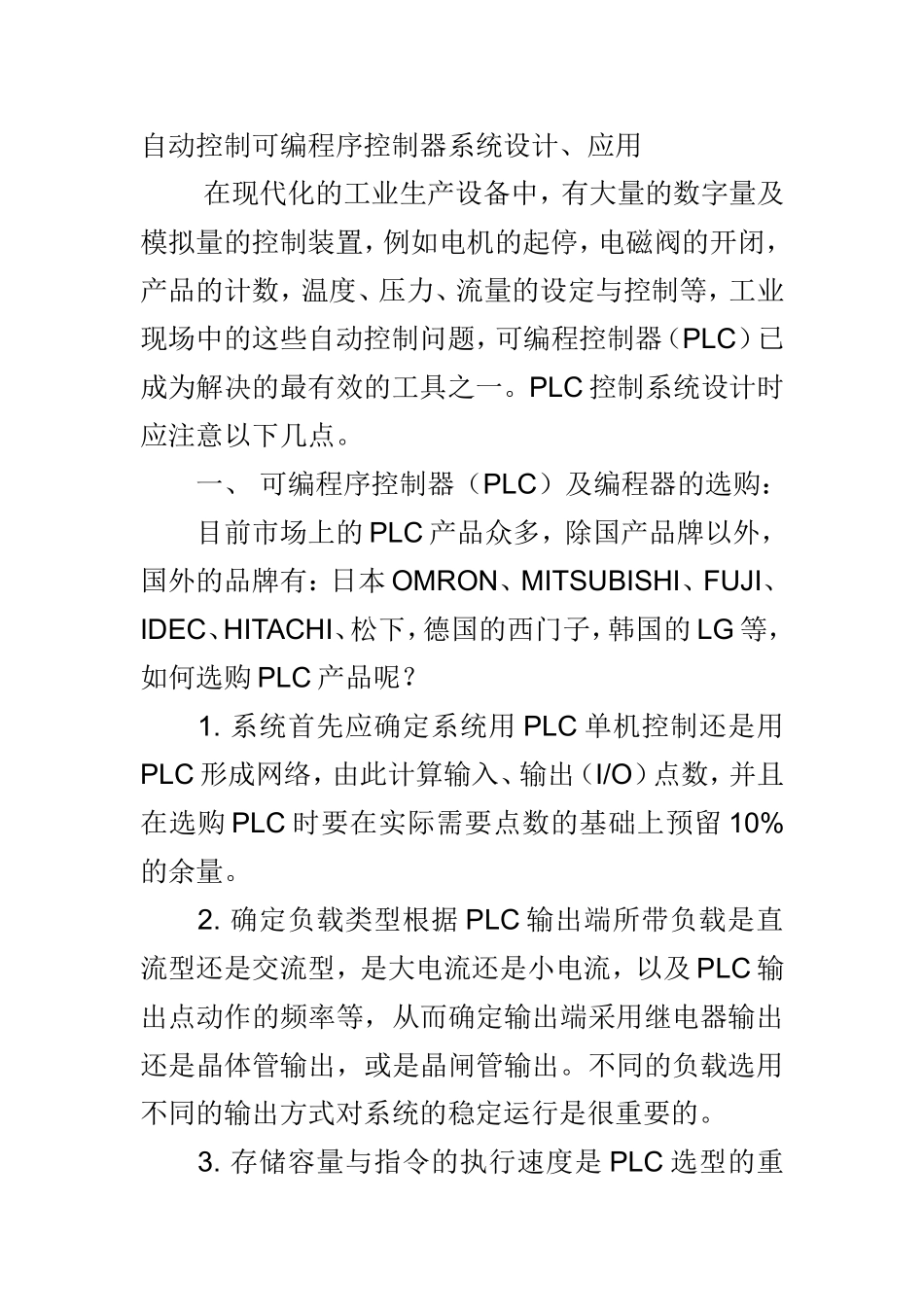

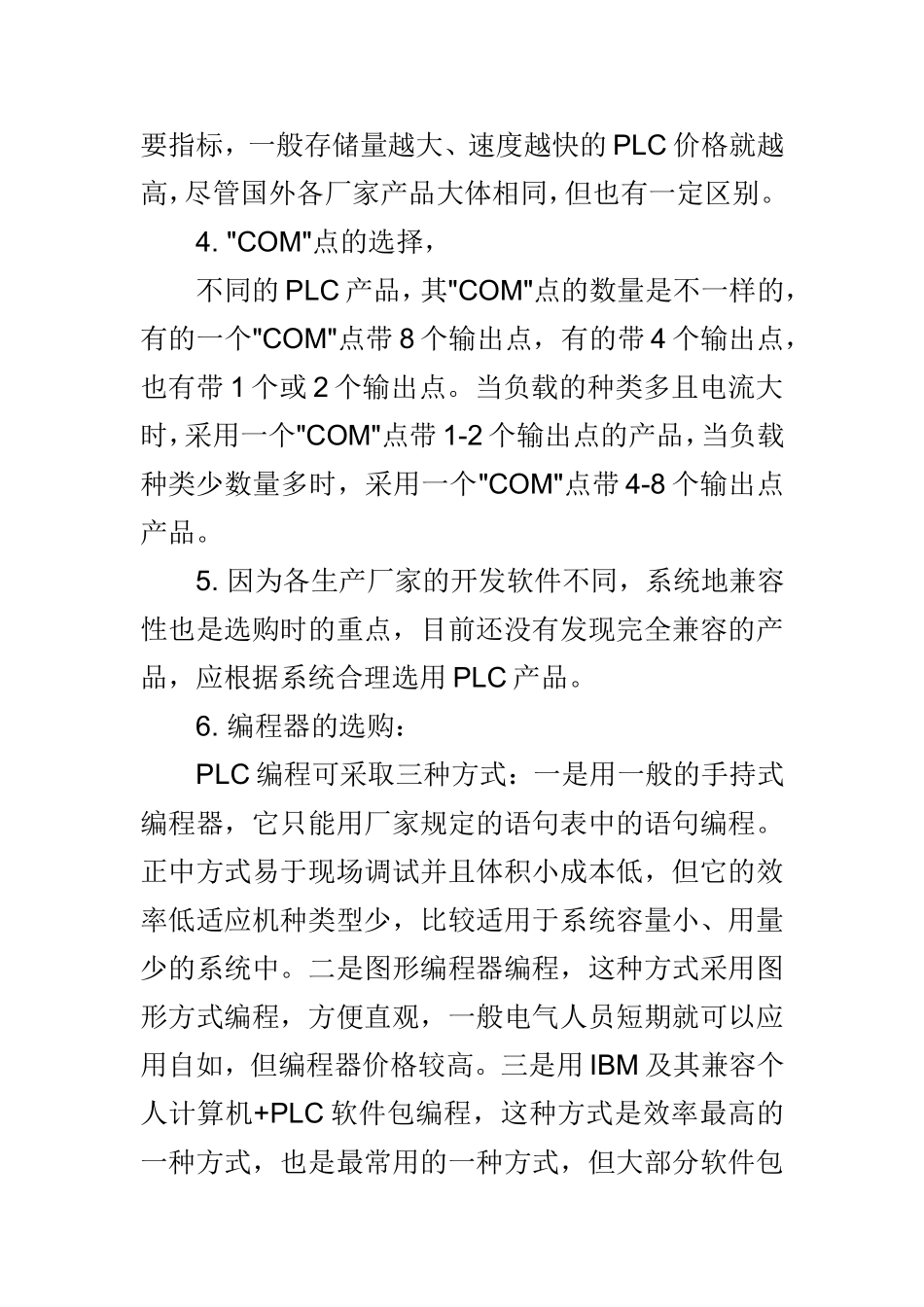

自动控制可编程序控制器系统设计、应用在现代化的工业生产设备中，有大量的数字量及模拟量的控制装置，例如电机的起停，电磁阀的开闭，产品的计数，温度、压力、流量的设定与控制等，工业现场中的这些自动控制问题，可编程控制器（PLC）已成为解决的最有效的工具之一。PLC控制系统设计时应注意以下几点。一、可编程序控制器（PLC）及编程器的选购：目前市场上的PLC产品众多，除国产品牌以外，国外的品牌有：日本OMRON、MITSUBISHI、FUJI、IDEC、HITACHI、松下，德国的西门子，韩国的LG等，如何选购PLC产品呢？1.系统首先应确定系统用PLC单机控制还是用PLC形成网络，由此计算输入、输出（I/O）点数，并且在选购PLC时要在实际需要点数的基础上预留10%的余量。2.确定负载类型根据PLC输出端所带负载是直流型还是交流型，是大电流还是小电流，以及PLC输出点动作的频率等，从而确定输出端采用继电器输出还是晶体管输出，或是晶闸管输出。不同的负载选用不同的输出方式对系统的稳定运行是很重要的。3.存储容量与指令的执行速度是PLC选型的重要指标，一般存储量越大、速度越快的PLC价格就越高，尽管国外各厂家产品大体相同，但也有一定区别。4."COM"点的选择，不同的PLC产品，其"COM"点的数量是不一样的，有的一个"COM"点带8个输出点，有的带4个输出点，也有带1个或2个输出点。当负载的种类多且电流大时，采用一个"COM"点带1-2个输出点的产品，当负载种类少数量多时，采用一个"COM"点带4-8个输出点产品。5.因为各生产厂家的开发软件不同，系统地兼容性也是选购时的重点，目前还没有发现完全兼容的产品，应根据系统合理选用PLC产品。6.编程器的选购：PLC编程可采取三种方式：一是用一般的手持式编程器，它只能用厂家规定的语句表中的语句编程。正中方式易于现场调试并且体积小成本低，但它的效率低适应机种类型少，比较适用于系统容量小、用量少的系统中。二是图形编程器编程，这种方式采用图形方式编程，方便直观，一般电气人员短期就可以应用自如，但编程器价格较高。三是用IBM及其兼容个人计算机+PLC软件包编程，这种方式是效率最高的一种方式，也是最常用的一种方式，但大部分软件包价格昂贵。7.尽量选用大公司的产品，因为其产品质量有保障，且技术支持好，一般售后服务也较好，有利于以后产品的扩展与软、硬件升级。二、输入、输出回路的设计1.电源回路PLC供电一般为AC85-240V（也有DC24V），适应电源范围较宽，但为了抗干扰，应加装电源净化元件（如...
