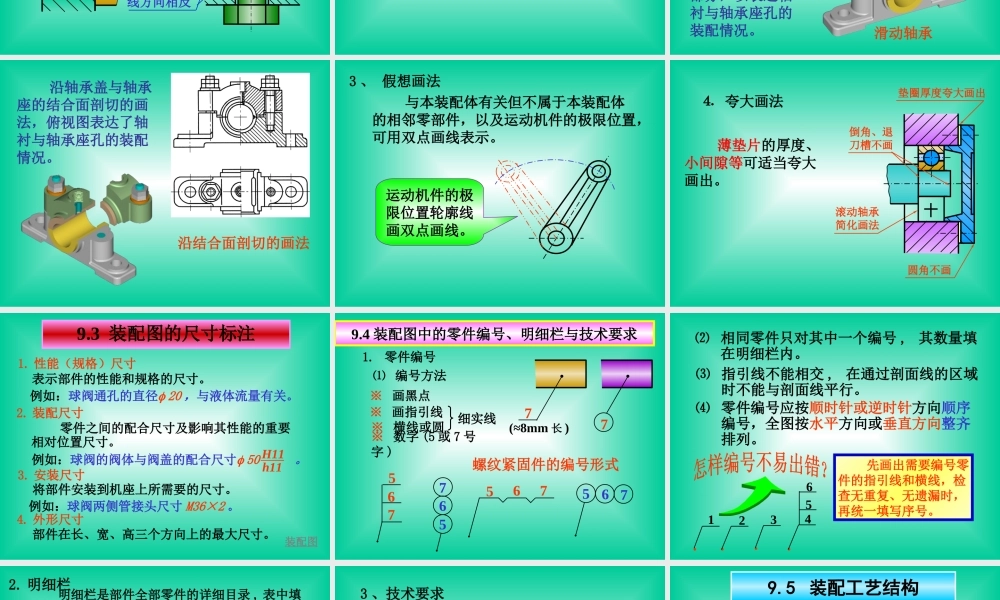

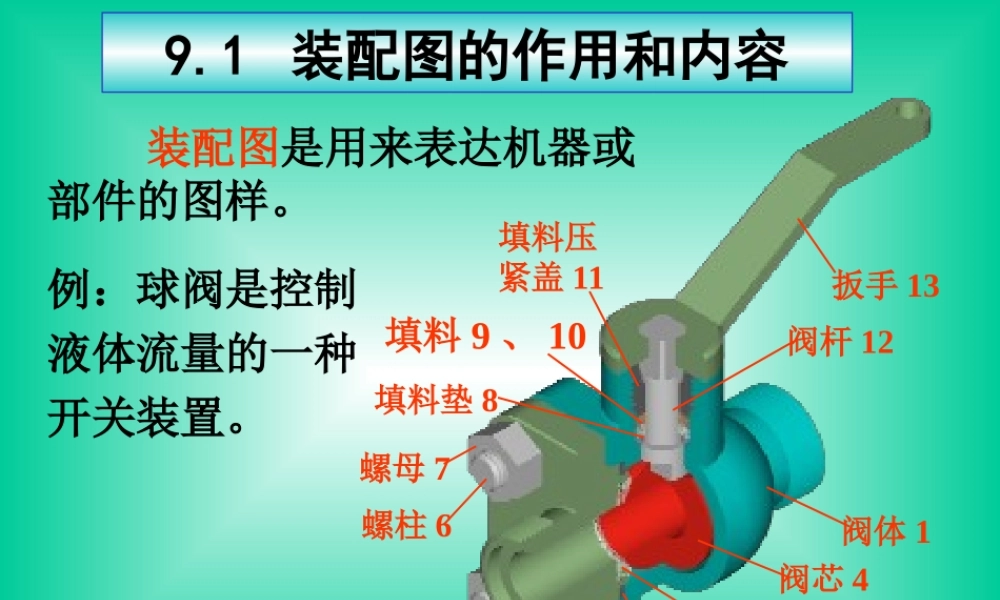

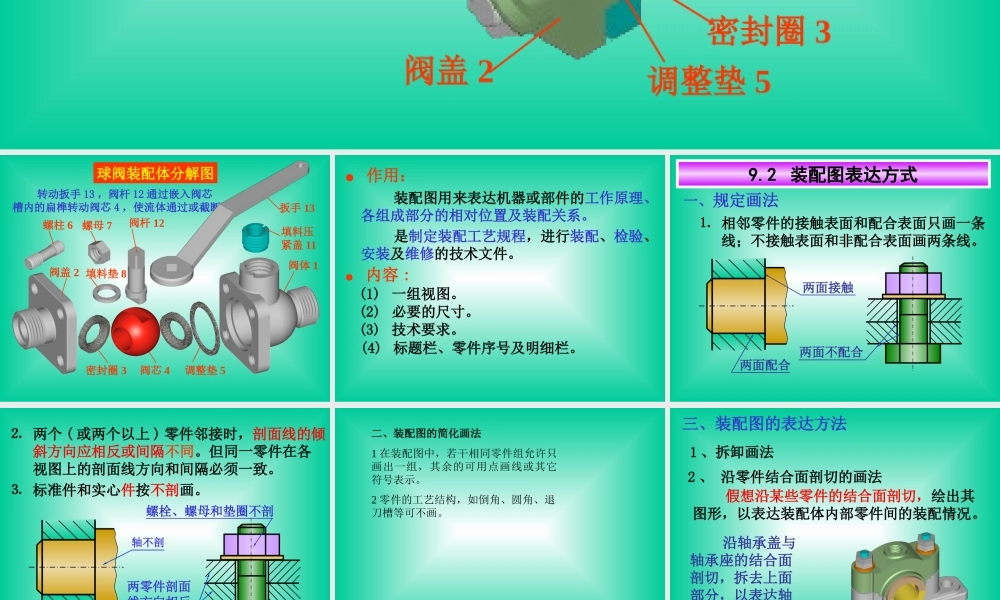

9.1装配图的作用和内容例：球阀是控制液体流量的一种开关装置。装配图是用来表达机器或部件的图样。密封圈3阀芯4调整垫5螺母7螺柱6阀杆12扳手13填料压紧盖11阀体1阀盖2填料垫8填料9、10球阀装配体分解图密封圈3阀芯4调整垫5螺母7螺柱6阀杆12扳手13填料压紧盖11阀体1阀盖2填料垫8转动扳手13，阀杆12通过嵌入阀芯槽内的扁榫转动阀芯4，使流体通过或截断。●作用：●内容:(1)一组视图。(2)必要的尺寸。(3)技术要求。(4)标题栏、零件序号及明细栏。是制定装配工艺规程，进行装配、检验、安装及维修的技术文件。装配图用来表达机器或部件的工作原理、各组成部分的相对位置及装配关系。一、规定画法⒈相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。两面不配合两面配合两面接触9.2装配图表达方式⒉两个(或两个以上)零件邻接时，剖面线的倾斜方向应相反或间隔不同。但同一零件在各视图上的剖面线方向和间隔必须一致。⒊标准件和实心件按不剖画。两零件剖面线方向相反螺栓、螺母和垫圈不剖轴不剖二、装配图的简化画法1在装配图中，若干相同零件组允许只画出一组，其余的可用点画线或其它符号表示。2零件的工艺结构，如倒角、圆角、退刀槽等可不画。沿轴承盖与轴承座的结合面剖切，拆去上面部分，以表达轴衬与轴承座孔的装配情况。假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内部零件间的装配情况。2、沿零件结合面剖切的画法滑动轴承1、拆卸画法三、装配图的表达方法沿轴承盖与轴承座的结合面剖切的画法，俯视图表达了轴衬与轴承座孔的装配情况。沿结合面剖切的画法3、假想画法与本装配体有关但不属于本装配体的相邻零部件，以及运动机件的极限位置，可用双点画线表示。运动机件的极限位置轮廓线画双点画线。滚动轴承简化画法垫圈厚度夸大画出⒋夸大画法薄垫片的厚度、小间隙等可适当夸大画出。圆角不画倒角、退刀槽不画1.性能（规格）尺寸2.装配尺寸表示部件的性能和规格的尺寸。零件之间的配合尺寸及影响其性能的重要相对位置尺寸。装配图例如：球阀通孔的直径20，与液体流量有关。3.安装尺寸4.外形尺寸将部件安装到机座上所需要的尺寸。部件在长、宽、高三个方向上的最大尺寸。例如：球阀两侧管接头尺寸M36×2。例如：球阀的阀体与阀盖的配合尺寸50。H11h119.3装配图的尺寸标注1.零件编号⑴编号方法••77567567567567※画黑点※画指引线※横线或圆细实线※数字(5或7号字)(≈8mm长)螺纹紧固件的编号形式9.4装...
