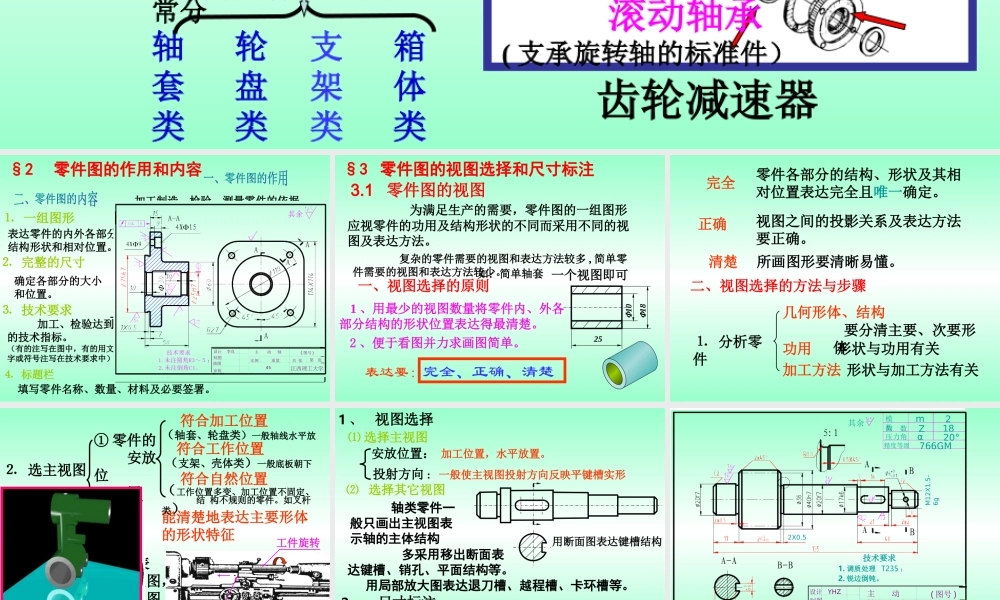

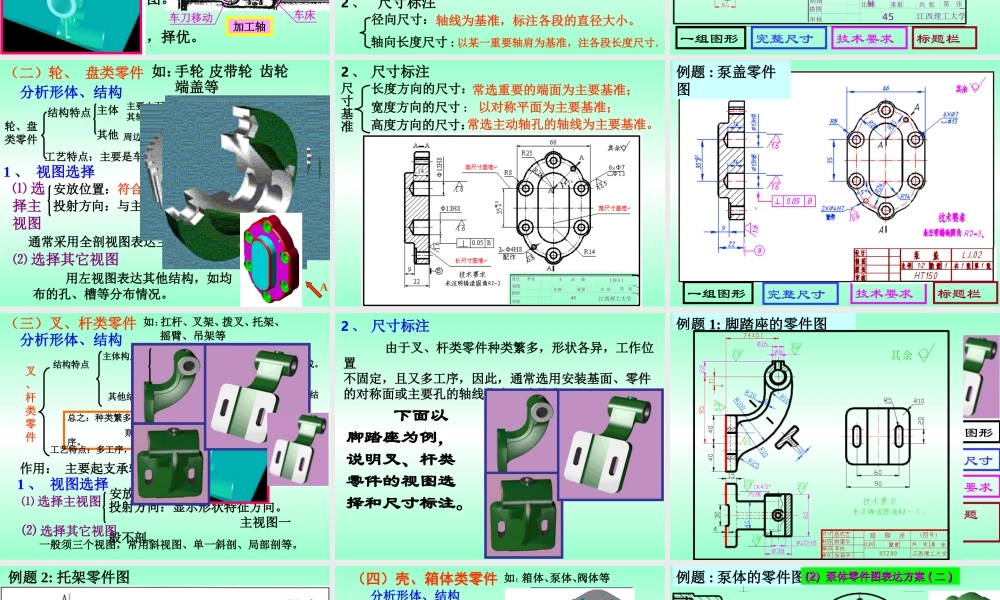

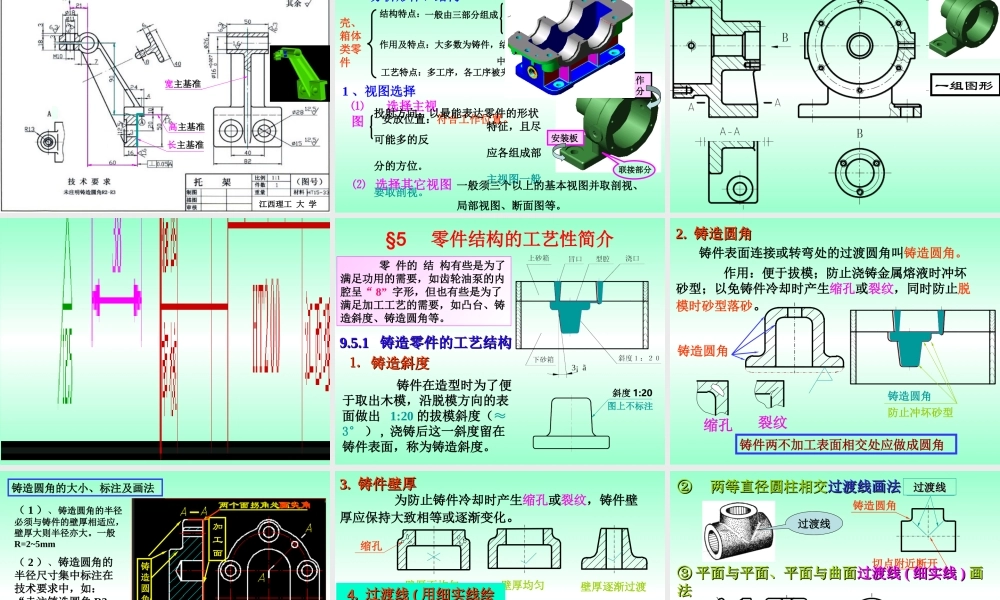

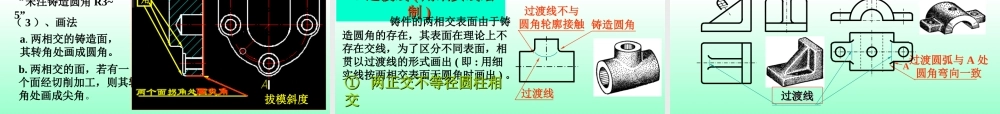

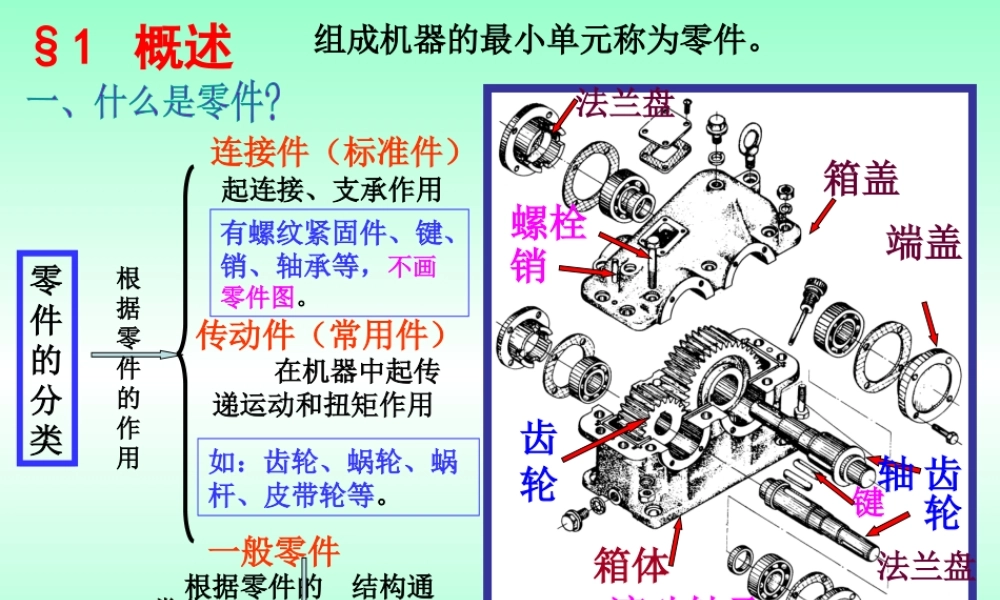

轴套类轮盘类箱体类根据零件的结构通常分齿轮轴齿轮箱盖端盖箱体滚动轴承(支承旋转轴的标准件）齿轮减速器销零件的分类组成机器的最小单元称为零件。根据零件的作用连接件（标准件）传动件（常用件）一般零件起连接、支承作用有螺纹紧固件、键、销、轴承等，不画零件图。在机器中起传递运动和扭矩作用如：齿轮、蜗轮、蜗杆、皮带轮等。支架类键法兰盘法兰盘螺栓§1概述李良重量设计比例描图共张45主动轴制图审核第张(图号)江西理工大学李良重量设计比例描图共张45主动轴制图审核第张(图号)江西理工大学⒈一组图形⒉完整的尺寸⒊技术要求⒋标题栏表达零件的内外各部分结构形状和相对位置。确定各部分的大小和位置。加工、检验达到的技术指标。（有的注写在图中，有的用文字或符号注写在技术要求中）填写零件名称、数量、材料及必要签署。加工制造、检验、测量零件的依据。§2零件图的作用和内容李良重量设计比例描图共张45主动轴制图审核第张(图号)江西理工大学为满足生产的需要，零件图的一组图形应视零件的功用及结构形状的不同而采用不同的视图及表达方法。如：简单轴套一个视图即可102518复杂的零件需要的视图和表达方法较多,简单零件需要的视图和表达方法较少。2、便于看图并力求画图简单。1、用最少的视图数量将零件内、外各部分结构的形状位置表达得最清楚。完全、正确、清楚表达要：§3零件图的视图选择和尺寸标注3.1零件图的视图一、视图选择的原则完全正确清楚零件各部分的结构、形状及其相对位置表达完全且唯一确定。视图之间的投影关系及表达方法要正确。所画图形要清晰易懂。⒈分析零件几何形体、结构功用加工方法要分清主要、次要形体形状与功用有关形状与加工方法有关二、视图选择的方法与步骤加工轴⒉选主视图①零件的安放位置②投射方向符合加工位置（轴套、轮盘类）一般轴线水平放符合工作位置（支架、壳体类）一般底板朝下⒊选其它视图能清楚地表达主要形体的形状特征首先考虑表达主要形体的其它视图，再补全次要形体的视图。⒋方案比较在多种方案中比较，择优。工件旋转车床车刀移动符合自然位置（工作位置多变、加工位置不固定、结构不规则的零件。如叉杆类）⑴选择主视图⑵选择其它视图轴向长度尺寸:以某一重要轴肩为基准，注各段长度尺寸。径向尺寸：轴线为基准，标注各段的直径大小。用断面图表达键槽结构轴类零件一般只画出主视图表示轴的主体结构多采用移出断面表达键槽、销孔、平面结构等。用局部放大图表达退刀槽、...
