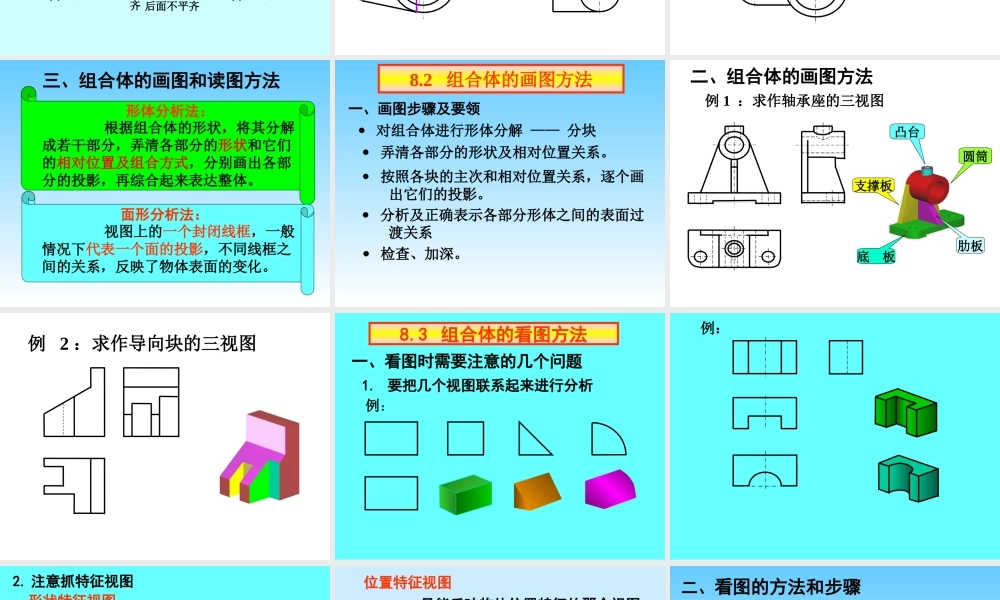

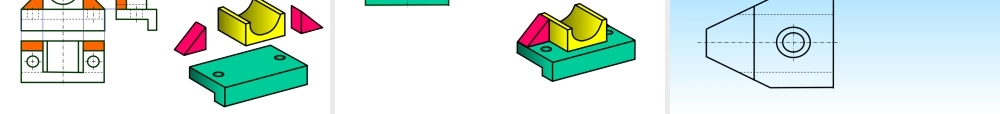

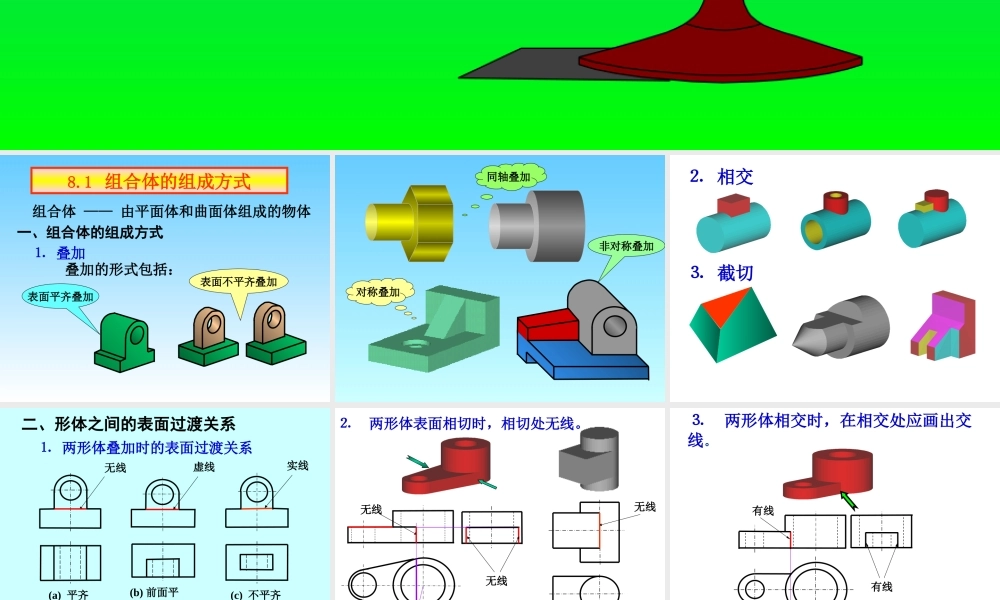

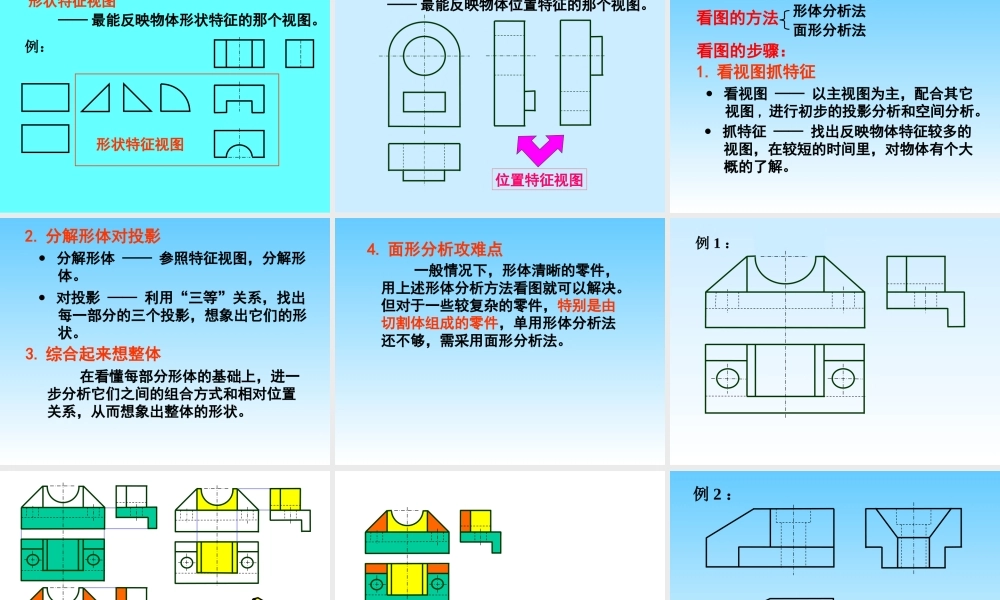

第八章组合体的画图和看图第八章组合体的画图和看图8.1组合体的组成方式组合体——由平面体和曲面体组成的物体一、组合体的组成方式⒈叠加叠加的形式包括：表面平齐叠加表面不平齐叠加对称叠加非对称叠加同轴叠加⒉相交⒊截切(a)平齐(c)不平齐二、形体之间的表面过渡关系(b)前面平齐后面不平齐虚线实线⒈两形体叠加时的表面过渡关系无线无线无线无线⒉两形体表面相切时，相切处无线。●有线有线⒊两形体相交时，在相交处应画出交线。三、组合体的画图和读图方法根据组合体的形状，将其分解成若干部分，弄清各部分的形状和它们的相对位置及组合方式，分别画出各部分的投影，再综合起来表达整体。形体分析法：视图上的一个封闭线框，一般情况下代表一个面的投影，不同线框之间的关系，反映了物体表面的变化。面形分析法：8.2组合体的画图方法一、画图步骤及要领对组合体进行形体分解——分块按照各块的主次和相对位置关系，逐个画出它们的投影。分析及正确表示各部分形体之间的表面过渡关系检查、加深。弄清各部分的形状及相对位置关系。凸台圆筒支撑板肋板底板二、组合体的画图方法例1：求作轴承座的三视图●●●●●例2：求作导向块的三视图8.3组合体的看图方法一、看图时需要注意的几个问题1.要把几个视图联系起来进行分析例：例：2.注意抓特征视图——最能反映物体形状特征的那个视图。形状特征视图例：形状特征视图——最能反映物体位置特征的那个视图。位置特征视图位置特征视图二、看图的方法和步骤看图的方法看图的步骤：1.看视图抓特征看视图——以主视图为主，配合其它视图,进行初步的投影分析和空间分析。抓特征——找出反映物体特征较多的视图，在较短的时间里，对物体有个大概的了解。形体分析法面形分析法3.综合起来想整体在看懂每部分形体的基础上，进一步分析它们之间的组合方式和相对位置关系，从而想象出整体的形状。2.分解形体对投影分解形体——参照特征视图，分解形体。对投影——利用“三等”关系，找出每一部分的三个投影，想象出它们的形状。4.面形分析攻难点一般情况下，形体清晰的零件，用上述形体分析方法看图就可以解决。但对于一些较复杂的零件，特别是由切割体组成的零件，单用形体分析法还不够，需采用面形分析法。例1：例2：面形分析法利用局部孔和槽分解形体例1：求作俯视图三、已知两视图，求第三视图⒈由已知视图看懂物体的形状⒉画第三视图例1：求作俯视图例1：求作俯视图例2：已知物体的...
