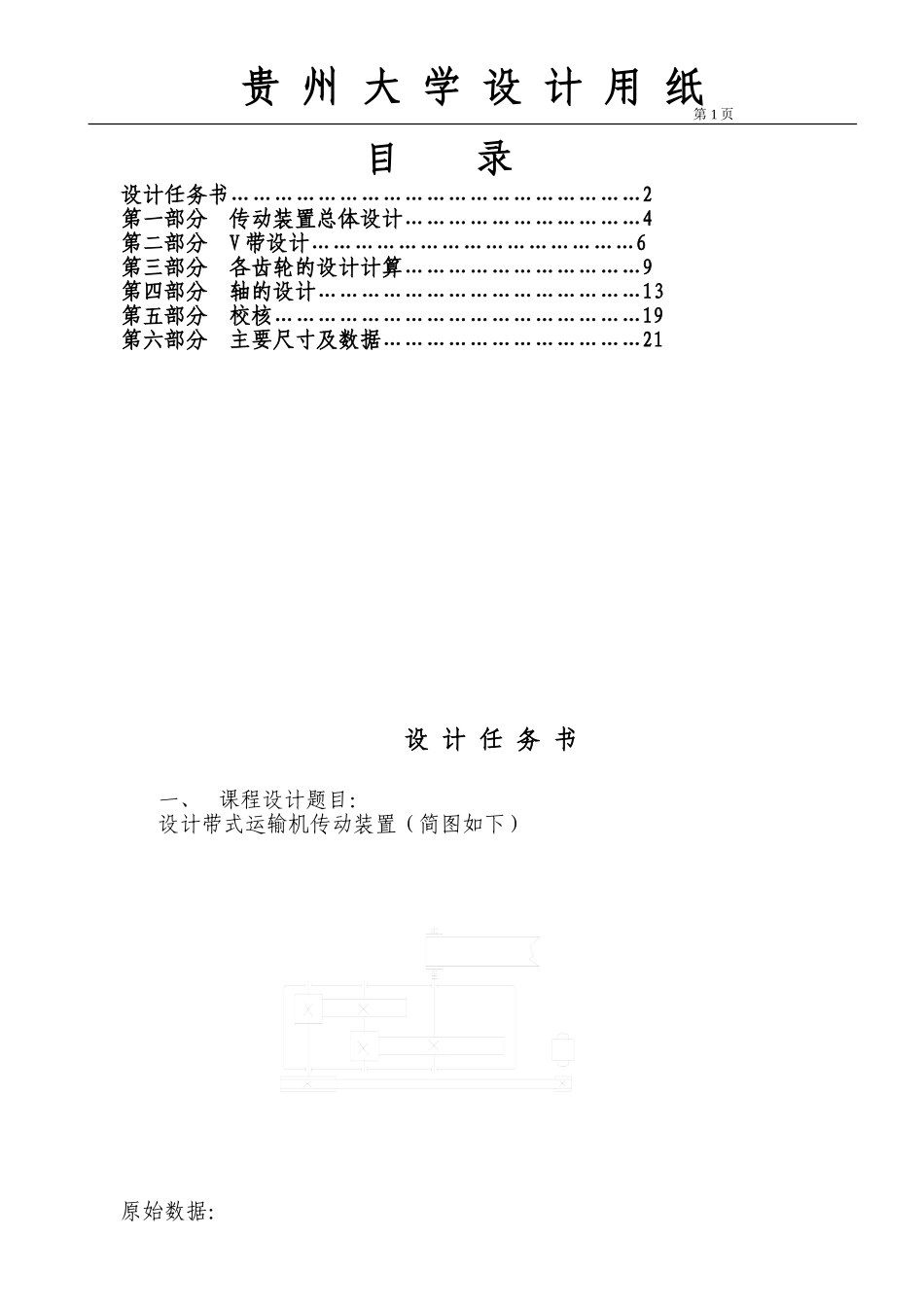

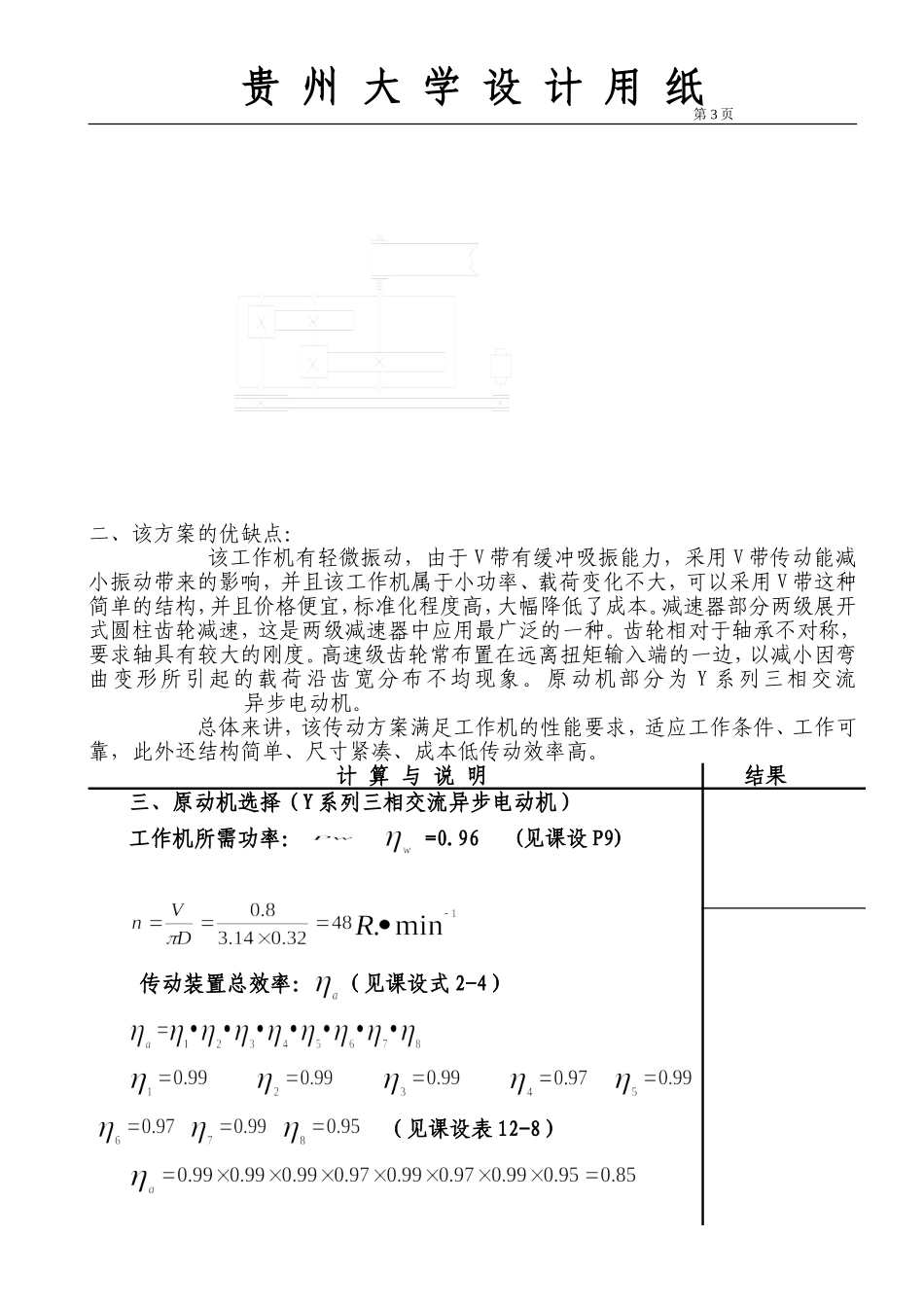

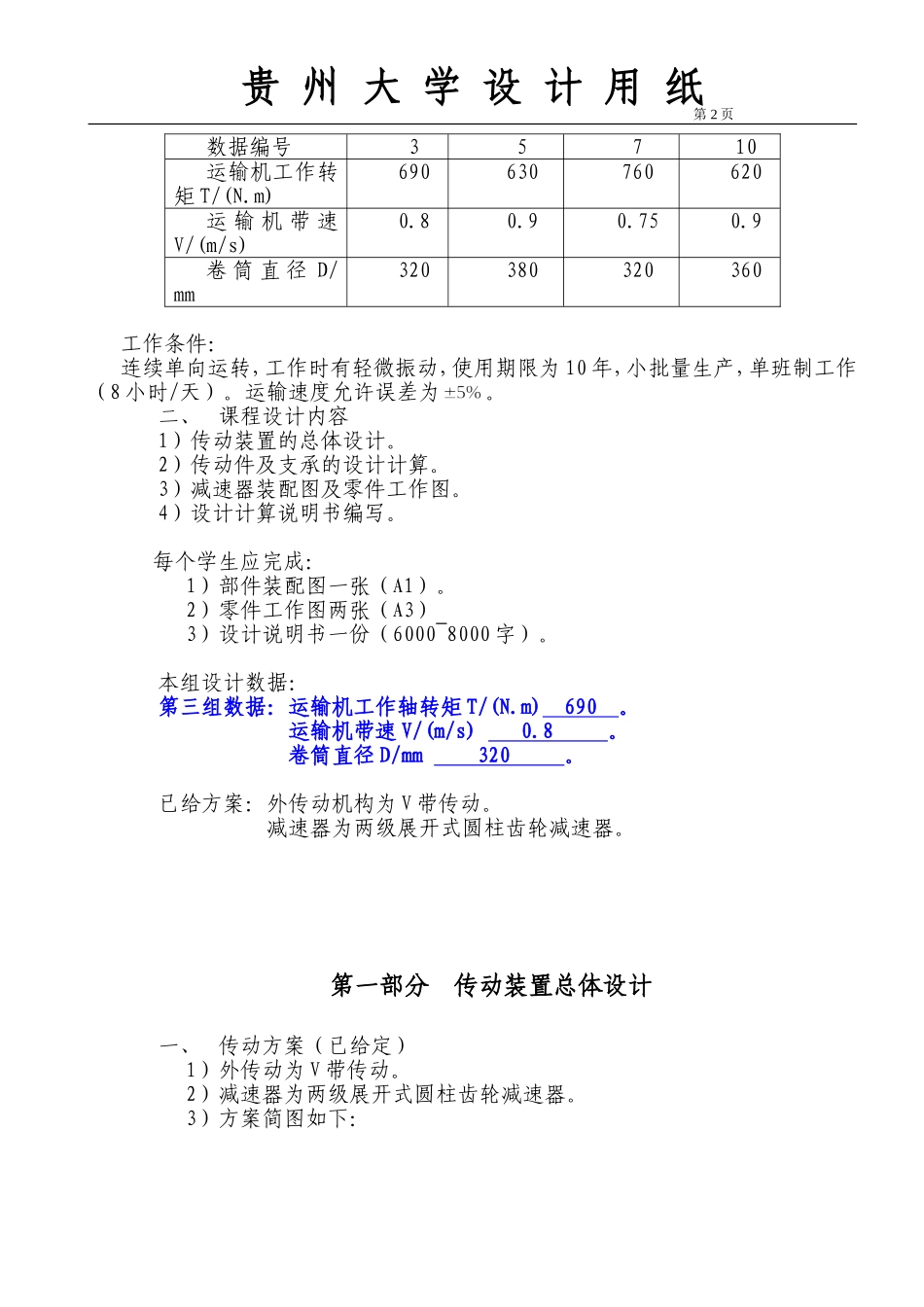

贵州大学设计用纸第1页目录设计任务书…………………………………………………2第一部分传动装置总体设计……………………………4第二部分V带设计………………………………………6第三部分各齿轮的设计计算……………………………9第四部分轴的设计………………………………………13第五部分校核……………………………………………19第六部分主要尺寸及数据………………………………21设计任务书一、课程设计题目：设计带式运输机传动装置（简图如下）原始数据：贵州大学设计用纸第2页数据编号35710运输机工作转矩T/(N.m)690630760620运输机带速V/(m/s)0.80.90.750.9卷筒直径D/mm320380320360工作条件：连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。运输速度允许误差为。二、课程设计内容1）传动装置的总体设计。2）传动件及支承的设计计算。3）减速器装配图及零件工作图。4）设计计算说明书编写。每个学生应完成：1）部件装配图一张（A1）。2）零件工作图两张（A3）3）设计说明书一份（6000~8000字）。本组设计数据：第三组数据：运输机工作轴转矩T/(N.m)690。运输机带速V/(m/s)0.8。卷筒直径D/mm320。已给方案：外传动机构为V带传动。减速器为两级展开式圆柱齿轮减速器。第一部分传动装置总体设计一、传动方案（已给定）1）外传动为V带传动。2）减速器为两级展开式圆柱齿轮减速器。3）方案简图如下：贵州大学设计用纸第3页二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部分为Y系列三相交流异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。计算与说明结果三、原动机选择（Y系列三相交流异步电动机）工作机所需功率：=0.96(见课设P9)传动装置总效率：（见课设式2-4）（见课设表12-8）贵州大学设计用纸第4页电动机的输出功率：（见课设式2-1）取选择电动机为Y132M1-6型（见课设表19-1）技术数据：额定功率（）4满载转矩（）960...
