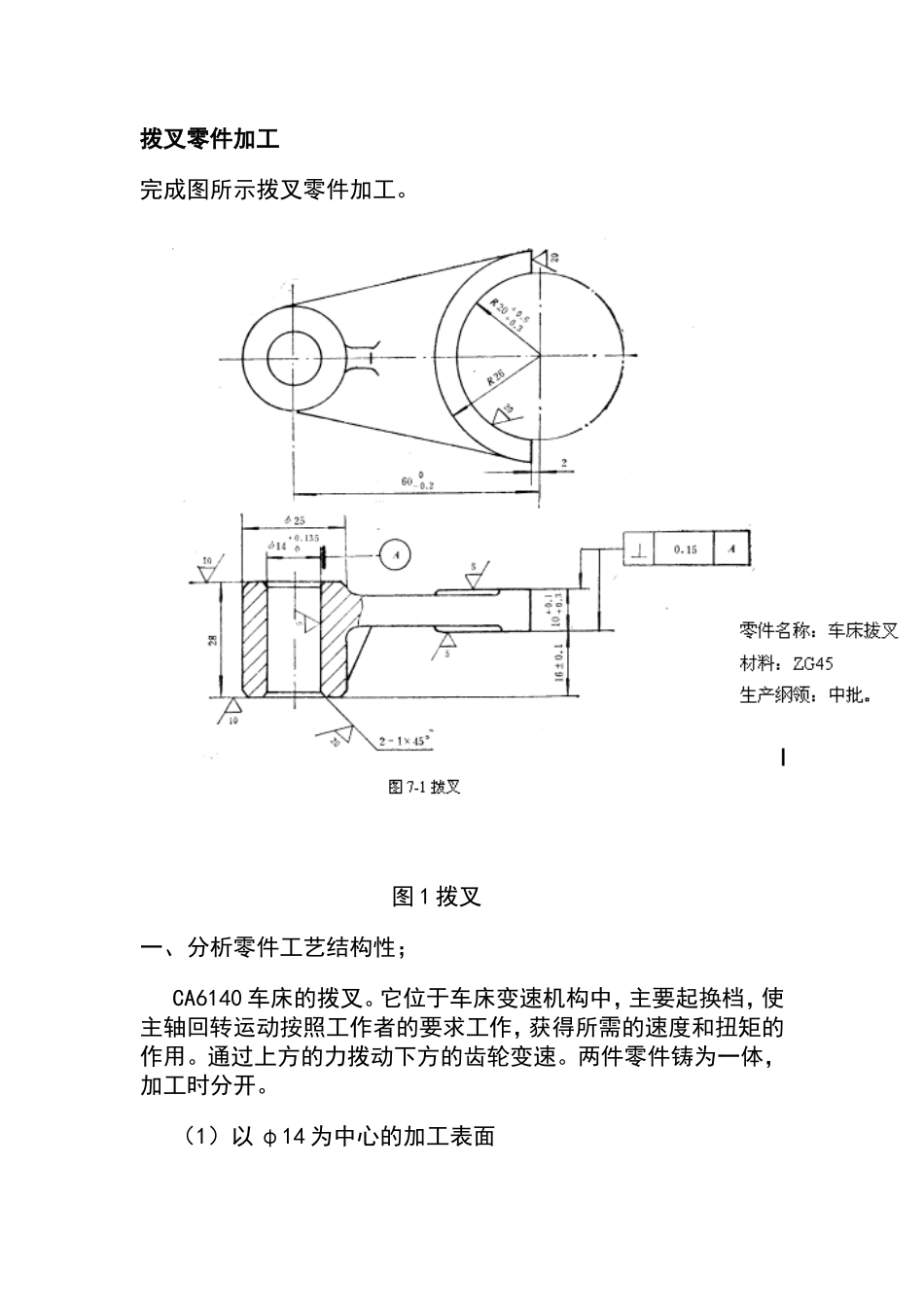

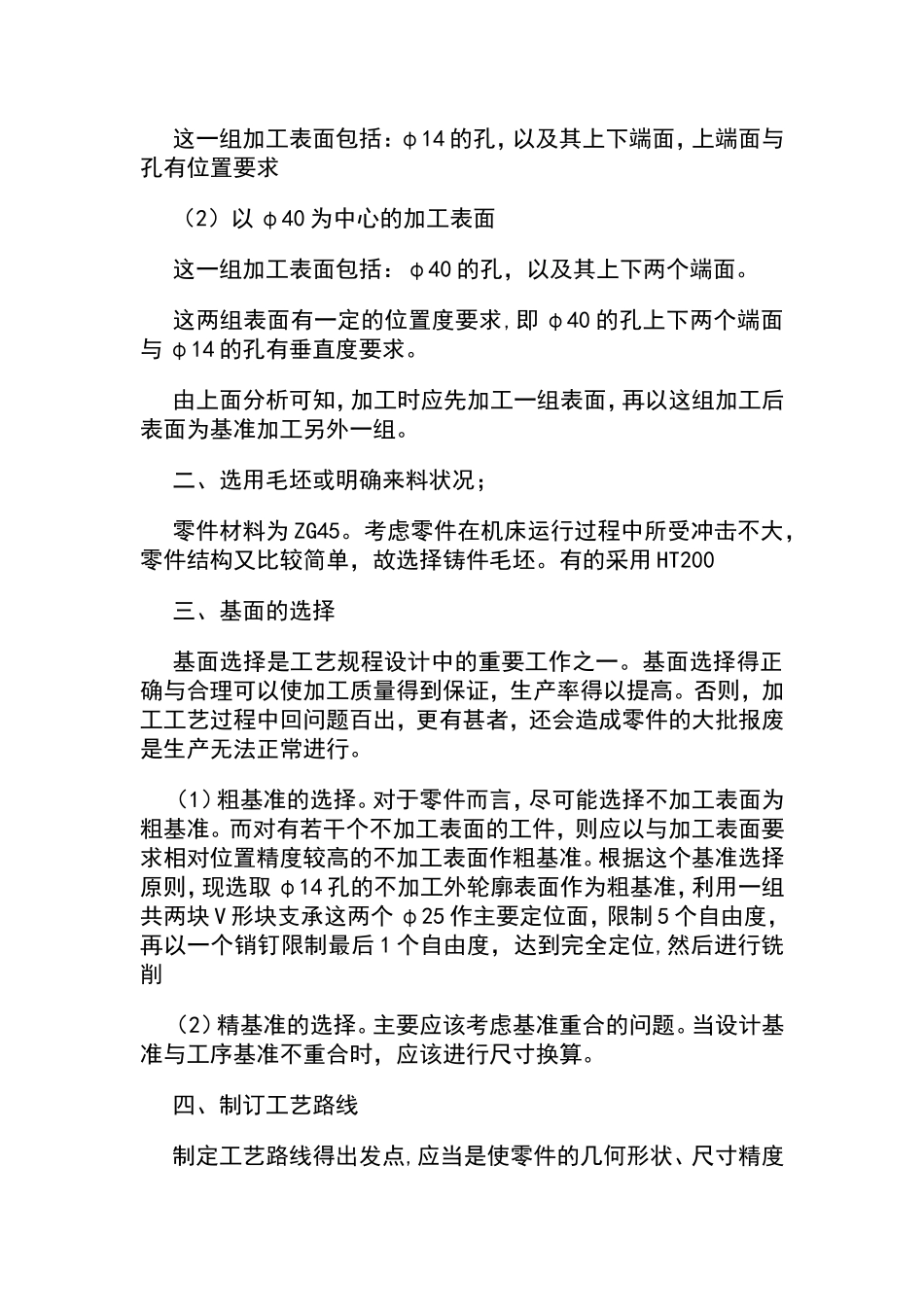

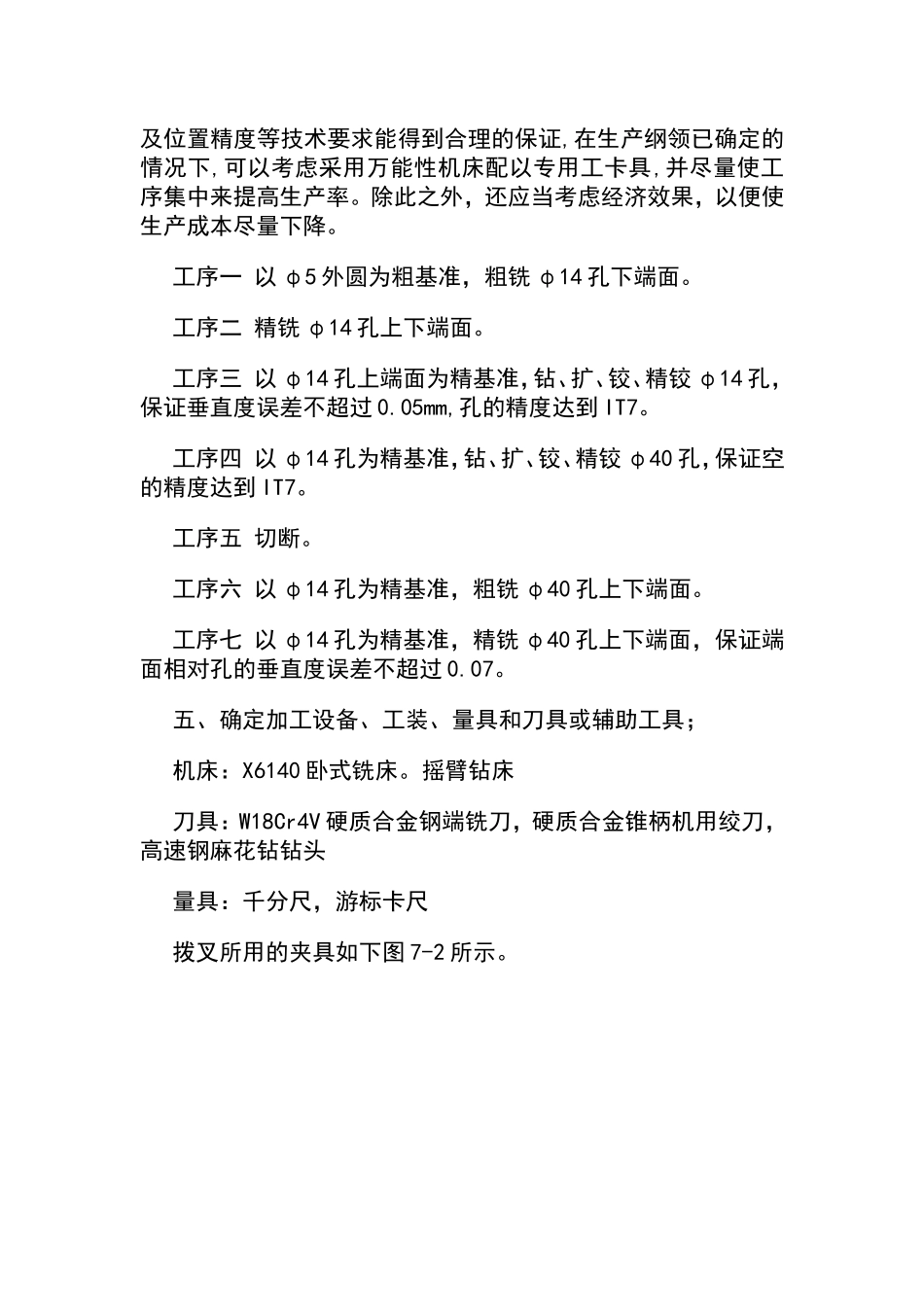

拨叉零件加工完成图所示拨叉零件加工。图1拨叉一、分析零件工艺结构性；CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（1）以φ14为中心的加工表面这一组加工表面包括：φ14的孔，以及其上下端面，上端面与孔有位置要求（2）以φ40为中心的加工表面这一组加工表面包括：φ40的孔，以及其上下两个端面。这两组表面有一定的位置度要求,即φ40的孔上下两个端面与φ14的孔有垂直度要求。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。二、选用毛坯或明确来料状况；零件材料为ZG45。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。有的采用HT200三、基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取φ14孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个φ25作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算。四、制订工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。工序一以φ5外圆为粗基准，粗铣φ14孔下端面。工序二精铣φ14孔上下端面。工序三以φ14孔上端面为精基准，钻、扩、铰、精铰φ14孔，保证垂直度误差不超过0.05mm,孔的精度达到IT7。工序四以φ14孔为精基准，钻、扩、铰、精铰φ40孔，保证空的精度达到IT7。工序五切断。工序六以φ14孔为精基准，粗铣φ40孔上下端面。工序七以φ14孔为精基准，精铣φ40孔上下端面，保证端面相对孔的垂直度误差不超过0.07。五、确定加工设备、工装、量具和刀具或辅助工具；...
