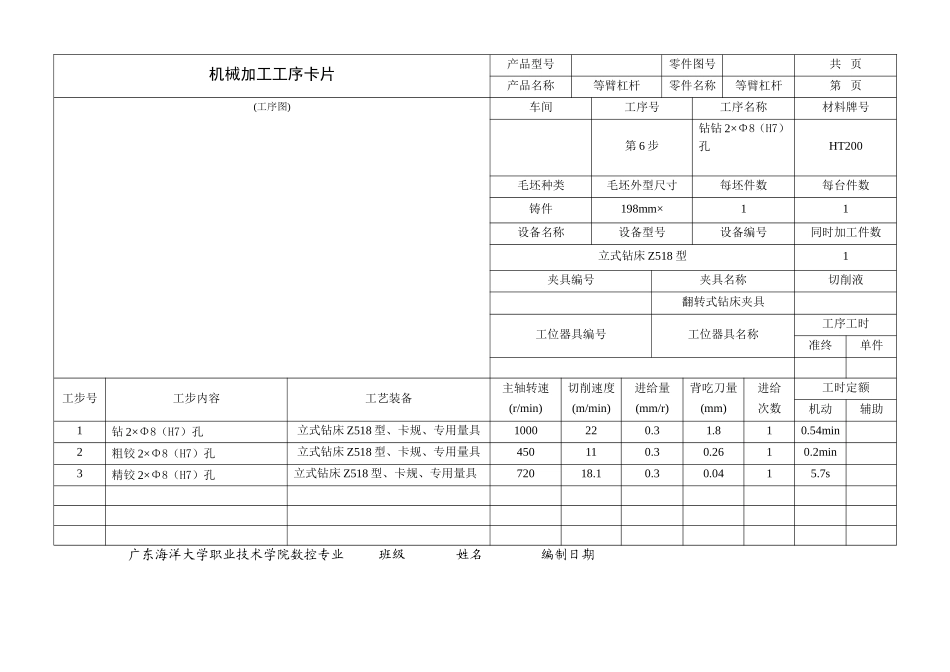

广东海洋大学职业技术学院数控专业机械加工工艺过程卡片零件号零件名称工序号工序名称设备夹具刀具量具工时名称型号名称规格名称规格(mm)名称规格123456789101112铸造时效处理涂底漆粗铣精铣φ40上下端面和宽度为30的平台面粗精铣φ30凸台面钻Φ25（H9）孔扩钻Φ25（H9）孔铰φ25(H9)孔钻2×Φ8（H7）孔钻Φ10（H7）孔粗铰Φ10（H7）孔精铰Φ10（H7）孔粗铰φ8（H7）孔精铰φ8（H7）孔检查、入库立式铣床立式铣床立式钻床立式钻床立式钻床立式钻床立式钻床立式钻床立式钻床立式钻床立式钻床X5201X5201Z535Z535Z535Z518Z518Z518Z518Z518Z518专用夹具专用夹具专用夹具专用夹具专用夹具专用夹具专用夹具专用夹具专用夹具专用夹具专用夹具削平型铣刀削平型铣刀莫氏锥柄麻花钻锥柄扩孔钻锥柄机用铰刀直柄麻花钻直柄麻花钻直柄机用铰刀精铰刀直柄机用铰刀D=2D=2D=23D=24.7D=25D=7.8D=9.8D=9.98D=10D=8D=8游标卡尺和卡板游标卡尺游标卡尺卡规卡规卡规卡规专用量具专用量具专用量具专用量具6.99min0.19min0.28min0.45min0.7min0.54min1min0.8min0.9min0.2min5.7s班级姓名编制日期机械加工工序卡片产品型号零件图号共页产品名称等臂杠杆零件名称等臂杠杆第页(工序图)车间工序号工序名称材料牌号第6步钻钻2×Φ8（H7）孔HT200毛坯种类毛坯外型尺寸每坯件数每台件数铸件198mm×11设备名称设备型号设备编号同时加工件数立式钻床Z518型1夹具编号夹具名称切削液翻转式钻床夹具工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工时定额机动辅助1钻2×Φ8（H7）孔立式钻床Z518型、卡规、专用量具1000220.31.810.54min2粗铰2×Φ8（H7）孔立式钻床Z518型、卡规、专用量具450110.30.2610.2min3精铰2×Φ8（H7）孔立式钻床Z518型、卡规、专用量具72018.10.30.0415.7s广东海洋大学职业技术学院数控专业班级姓名编制日期
