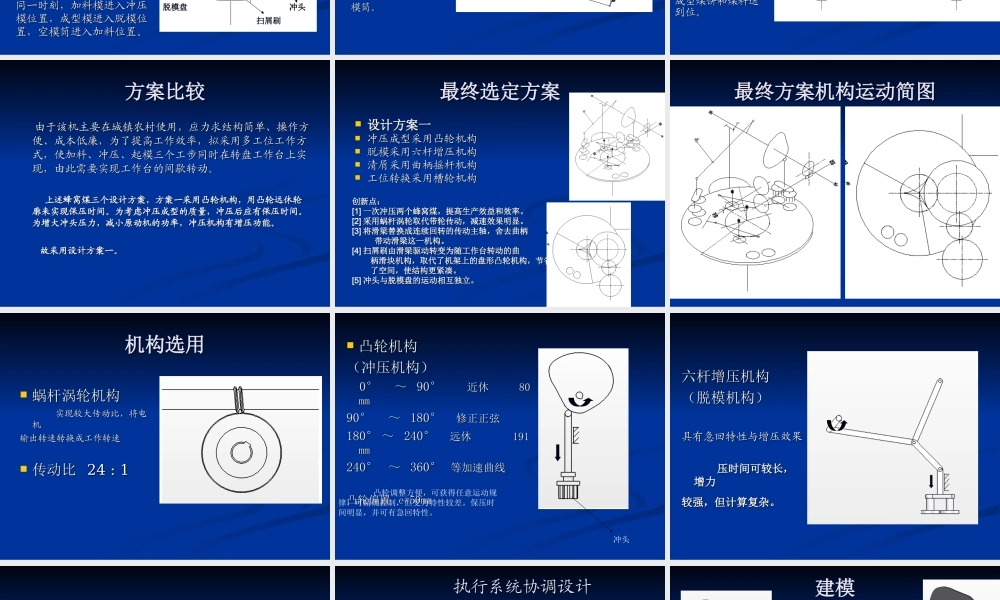

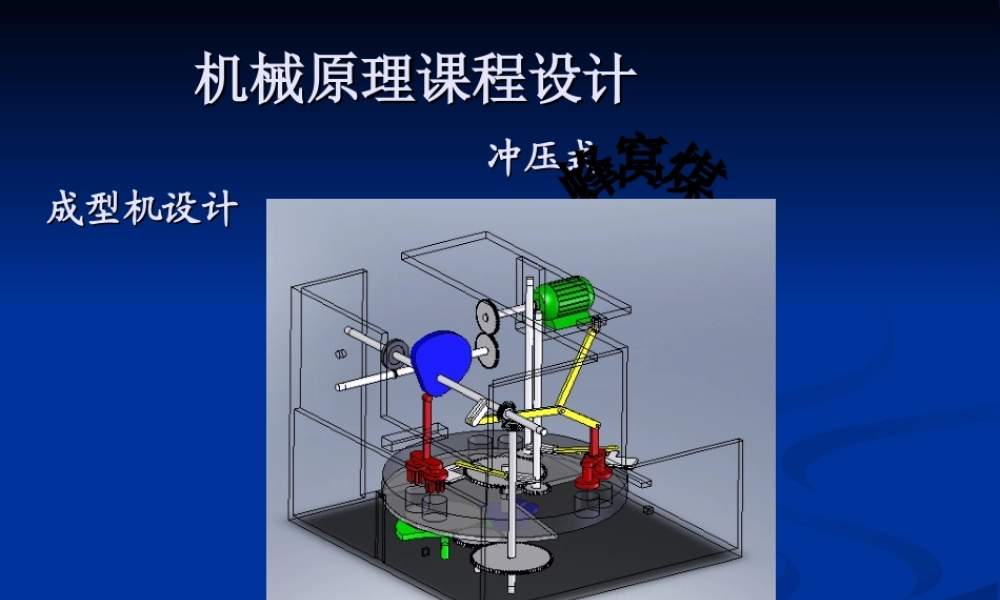

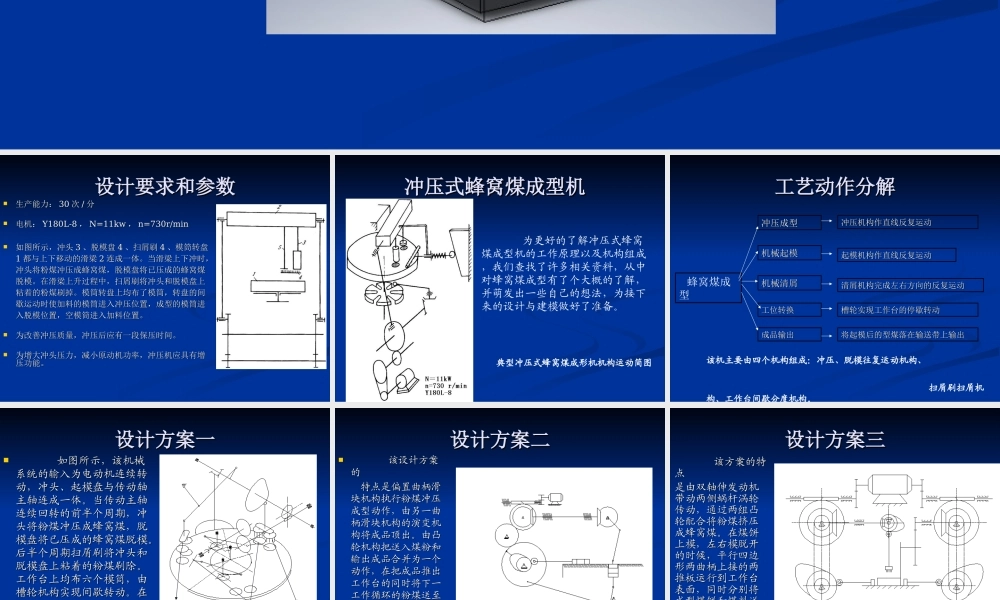

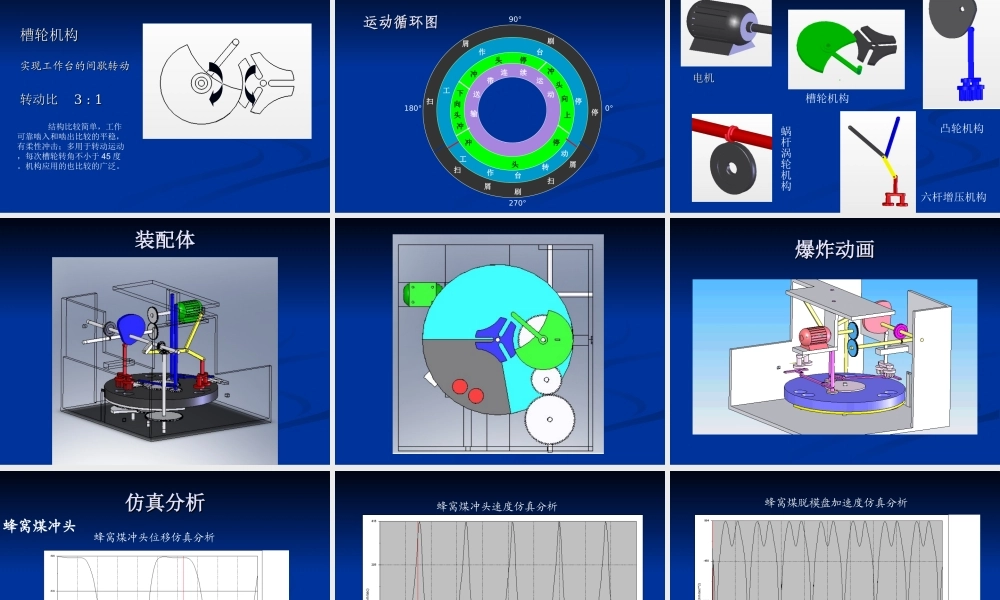

机械原理课程设计机械原理课程设计冲压式冲压式成型机设计成型机设计设计要求和参数设计要求和参数生产能力：生产能力：3030次次//分分电机：电机：Y180L-8Y180L-8，，N=11kwN=11kw，，n=730r/minn=730r/min如图所示，冲头如图所示，冲头33、脱模盘、脱模盘44、扫屑刷、扫屑刷44、模筒转盘、模筒转盘11都与上下移动的滑梁都与上下移动的滑梁22连成一体。当滑梁上下冲时，连成一体。当滑梁上下冲时，冲头将粉煤冲压成蜂窝煤，脱模盘将已压成的蜂窝煤冲头将粉煤冲压成蜂窝煤，脱模盘将已压成的蜂窝煤脱模。在滑梁上升过程中，扫屑刷将冲头和脱模盘上脱模。在滑梁上升过程中，扫屑刷将冲头和脱模盘上粘着的粉煤刷掉。模筒转盘上均布了模筒，转盘的间粘着的粉煤刷掉。模筒转盘上均布了模筒，转盘的间歇运动时使加料的模筒进入冲压位置，成型的模筒进歇运动时使加料的模筒进入冲压位置，成型的模筒进入脱模位置，空模筒进入加料位置。入脱模位置，空模筒进入加料位置。为改善冲压质量，冲压后应有一段保压时间。为改善冲压质量，冲压后应有一段保压时间。为增大冲头压力，减小原动机功率，冲压机应具有增为增大冲头压力，减小原动机功率，冲压机应具有增压功能。压功能。冲压式蜂窝煤成型机冲压式蜂窝煤成型机典型冲压式蜂窝煤成形机机构运动简图为更好的了解冲压式蜂窝煤成型机的工作原理以及机构组成，我们查找了许多相关资料，从中对蜂窝煤成型有了个大概的了解，并萌发出一些自己的想法，为接下来的设计与建模做好了准备。工艺动作分解工艺动作分解蜂窝煤成型冲压成型冲压成型机械起模机械起模机械清屑机械清屑工位转换工位转换成品输出成品输出冲压机构作直线反复运动冲压机构作直线反复运动起模机构作直线反复运动起模机构作直线反复运动清屑机构完成左右方向的反复运动清屑机构完成左右方向的反复运动槽轮实现工作台的停歇转动槽轮实现工作台的停歇转动将起模后的型煤落在输送带上输出将起模后的型煤落在输送带上输出该机主要由四个机构组成：冲压、脱模往复运动机构、扫屑刷扫屑机构、工作台间歇分度机构。设计方案一设计方案一如图所示，该机械如图所示，该机械系统的输入为电动机连续转系统的输入为电动机连续转动，冲头、起模盘与传动轴动，冲头、起模盘与传动轴主轴连成一体。当传动主轴主轴连成一体。当传动主轴连续回转的前半个周期，冲连续回转的前半个周期，冲头将粉煤冲压成蜂窝煤，脱头将粉煤冲压成蜂窝煤，脱模盘将已压...
