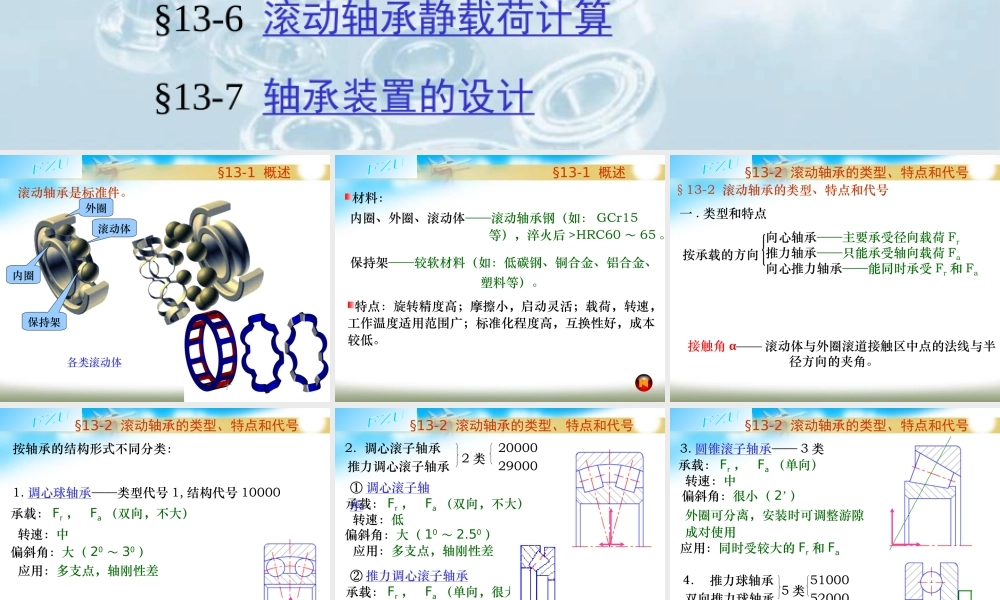

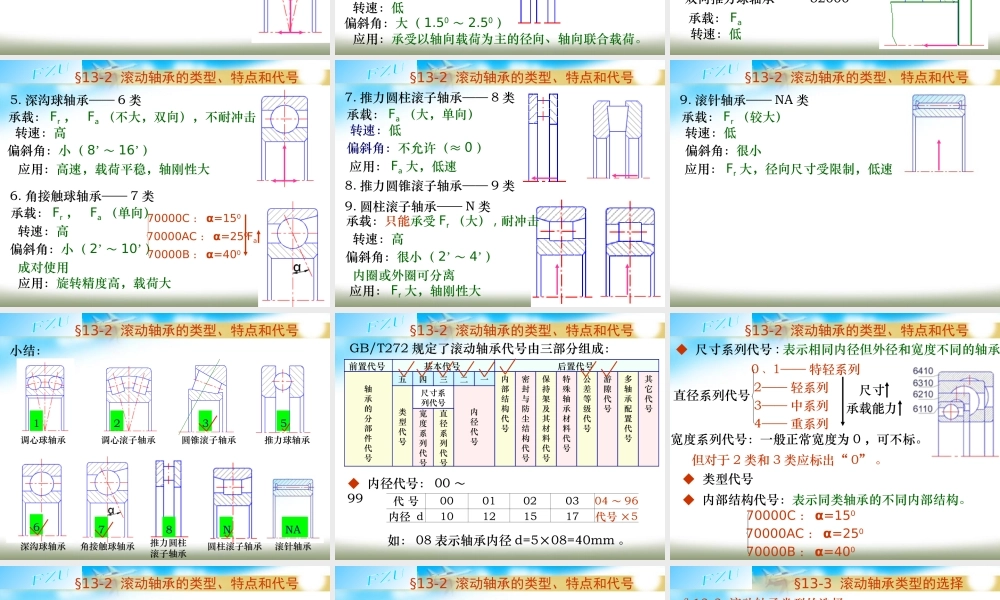

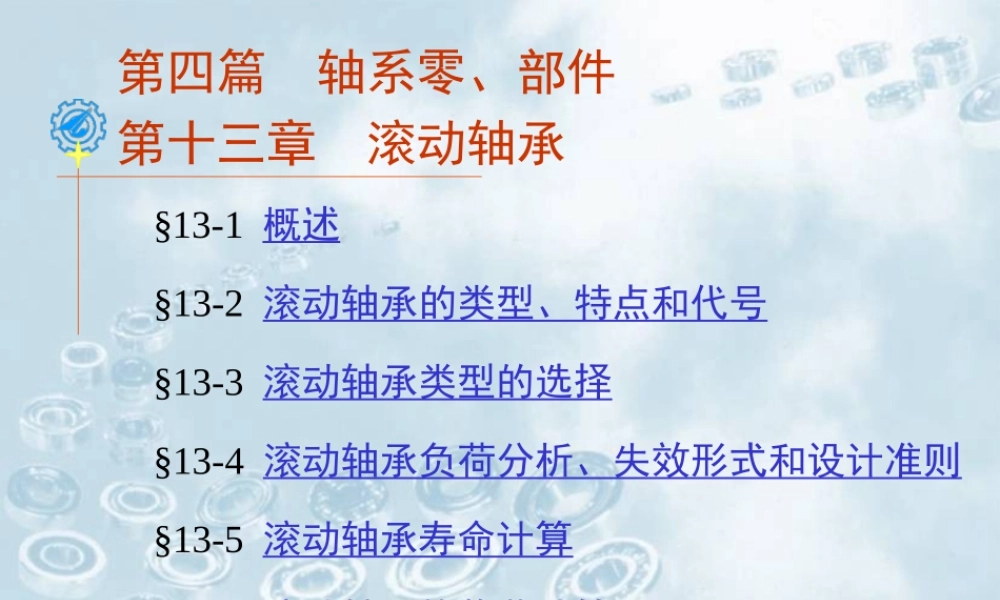

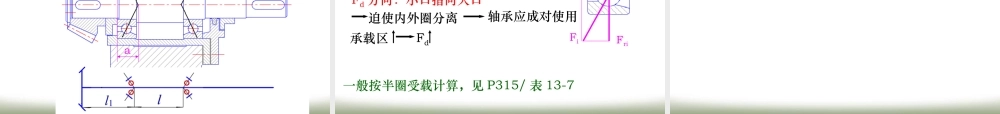

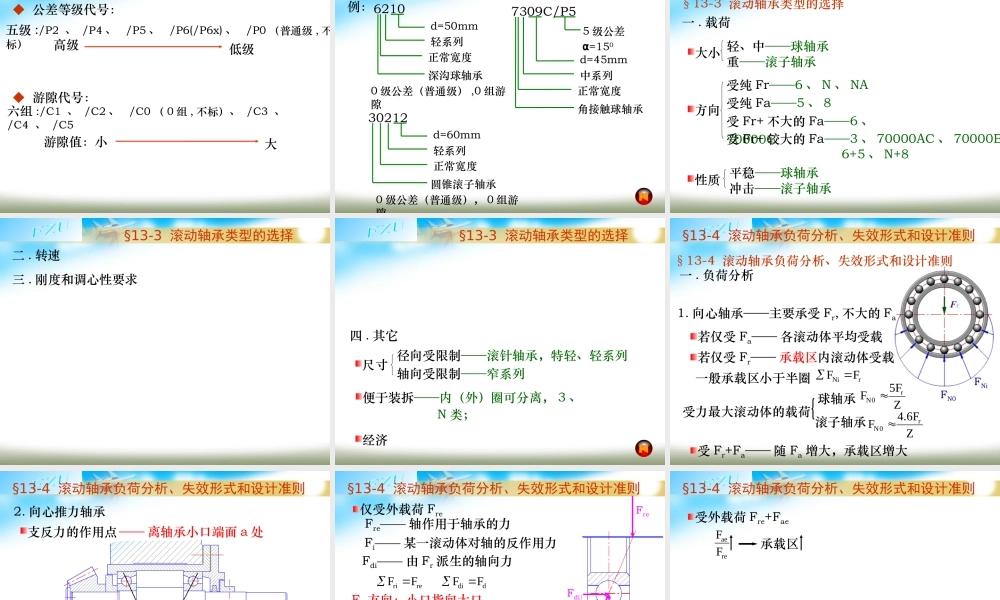

§13-1概述§13-2滚动轴承的类型、特点和代号§13-3滚动轴承类型的选择第四篇轴系零、部件§13-4滚动轴承负荷分析、失效形式和设计准则§13-5滚动轴承寿命计算§13-6滚动轴承静载荷计算§13-7轴承装置的设计第十三章滚动轴承§13-1概述（组成、材料）§13-1概述滚动轴承是标准件。内圈外圈滚动体保持架各类滚动体§13-1概述（材料、特点）§13-1概述特点：旋转精度高；摩擦小，启动灵活；载荷，转速，工作温度适用范围广；标准化程度高，互换性好，成本较低。材料：内圈、外圈、滚动体——滚动轴承钢（如：GCr15等），淬火后>HRC60～65。保持架——较软材料（如：低碳钢、铜合金、铝合金、塑料等）。§13-2滚动轴承的类型、特点和代号§13-2滚动轴承的类型、特点和代号§13-2滚动轴承的类型、特点和代号一.类型和特点按承载的方向向心轴承——主要承受径向载荷Fr推力轴承——只能承受轴向载荷Fa向心推力轴承——能同时承受Fr和Fa接触角α——滚动体与外圈滚道接触区中点的法线与半径方向的夹角。§13-2（调心球轴承1类）§13-2滚动轴承的类型、特点和代号1.调心球轴承——类型代号1,结构代号10000按轴承的结构形式不同分类：承载：Fr，Fa（双向，不大）转速：中偏斜角：大（20～30）应用：多支点，轴刚性差§13-2（调心滚子轴承2类）§13-2滚动轴承的类型、特点和代号承载：Fr，Fa（双向，不大）转速：低偏斜角：大（10～2.50）应用：多支点，轴刚性差2.调心滚子轴承推力调心滚子轴承2类2000029000①调心滚子轴承②推力调心滚子轴承承载：Fr，Fa（单向，很大）转速：低偏斜角：大（1.50～2.50）应用：承受以轴向载荷为主的径向、轴向联合载荷。§13-2（3、5类）§13-2滚动轴承的类型、特点和代号3.圆锥滚子轴承——3类承载：Fr，Fa（单向）转速：中偏斜角：很小（2’）应用：同时受较大的Fr和Fa外圈可分离，安装时可调整游隙成对使用4.推力球轴承双向推力球轴承5类5100052000承载：Fa转速：低§13-2（6、7类）§13-2滚动轴承的类型、特点和代号5.深沟球轴承——6类承载：Fr，Fa（不大，双向），不耐冲击转速：高偏斜角：小（8’～16’）应用：高速，载荷平稳，轴刚性大承载：Fr，Fa（单向）转速：高偏斜角：小（2’～10’）应用：旋转精度高，载荷大成对使用70000C：α=15070000AC：α=25070000B：α=400Fa6.角接触球轴承——7类§13-2（8、9、N类）§13-2滚动轴承的类型、特点和代号7.推力圆柱滚子轴承——8类承载：Fa（大，单向）转速：低偏斜角...
