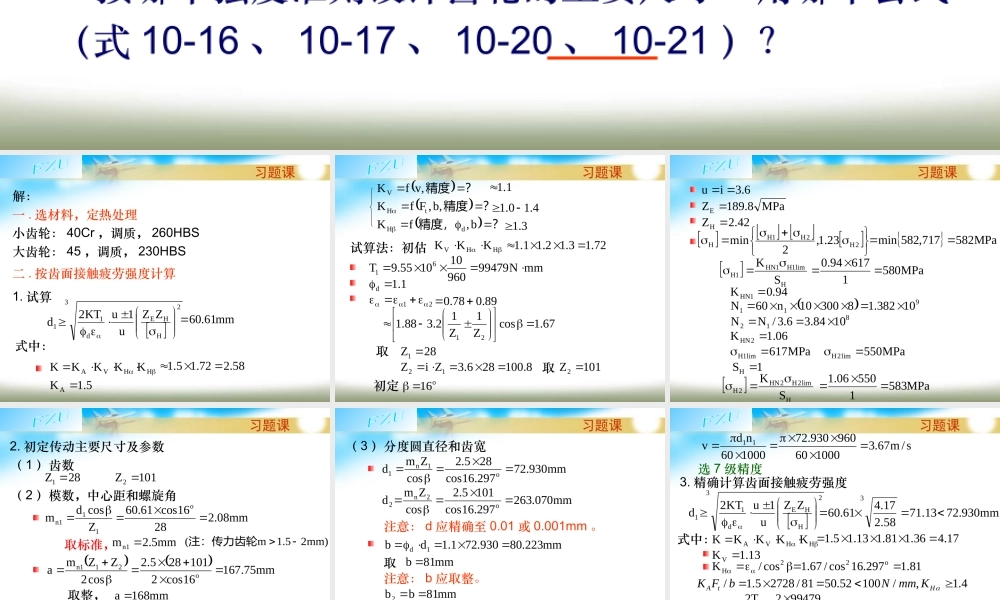

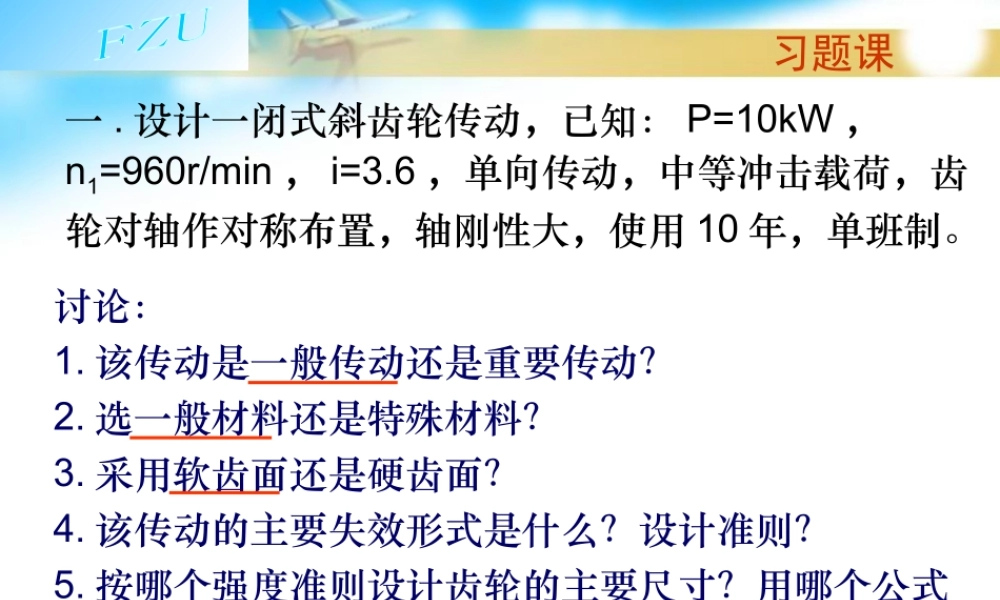

习题课一.设计一闭式斜齿轮传动，已知：P=10kW，n1=960r/min，i=3.6，单向传动，中等冲击载荷，齿轮对轴作对称布置，轴刚性大，使用10年，单班制。讨论：1.该传动是一般传动还是重要传动？2.选一般材料还是特殊材料？3.采用软齿面还是硬齿面？4.该传动的主要失效形式是什么？设计准则？5.按哪个强度准则设计齿轮的主要尺寸？用哪个公式（式10-16、10-17、10-20、10-21）？习题课1.2（选材，初定d）习题课解：一.选材料，定热处理小齿轮：40Cr，调质，260HBS大齿轮：45，调质，230HBS二.按齿面接触疲劳强度计算1.试算2HHEd131ZZu1uKT2dmm61.60式中：HHVAKKKKK5.1KA58.272.15.1习题课1.3？精度,vfKV习题课？精度,b,FfKtH？精度，b,fKdH1.14.10.13.1试算法：初估72.13.12.11.1KKKHHVmmN99479960101055.9T611.1d21取28Z18.100286.3ZiZ12取101Z2初定o1678.00.8967.1cosZ1Z12.388.121习题课1.46.3iu习题课MPa8.189ZE42.2ZH2H2H1HH23.1,2minHlim1H1HN1HSK91110382.1830010n60N94.0K1HN8121084.36.3/NN06.1K2HN1SHMPa582717,582minMPa580161794.0Hlim2H2HN2HSKMPa583155006.1MPa617lim1HMPa550lim2H习题课1.5（初定尺寸）习题课2.初定传动主要尺寸及参数（1）齿数28Z1101Z2（2）模数，中心距和螺旋角mm08.22816cos61.60Zcosdmo111n取标准，mm5.2m1n)mm25.1m(注：传力齿轮mm75.16716cos2101285.2cos2ZZmao211n取整，mm168a修正β，"48'1716297.161682101285.2cosa2ZZmcosoo1211n1习题课（3）分度圆直径和齿宽mm930.72297.16cos285.2cosZmdo1n1mm070.263297.16cos1015.2cosZmdo2n2注意：d应精确至0.01或0.001mm。mm223.80930.721.1db1d取mm81b注意：b应取整。mm81bb2mm90105bb21(4)圆周速度和精度等级习题课1.7（精确计算接触强度）s/m67.3100060960930.72100060ndv112HHEd131ZZu1uKT2d习题课选7级精度3.精确计算齿面...
