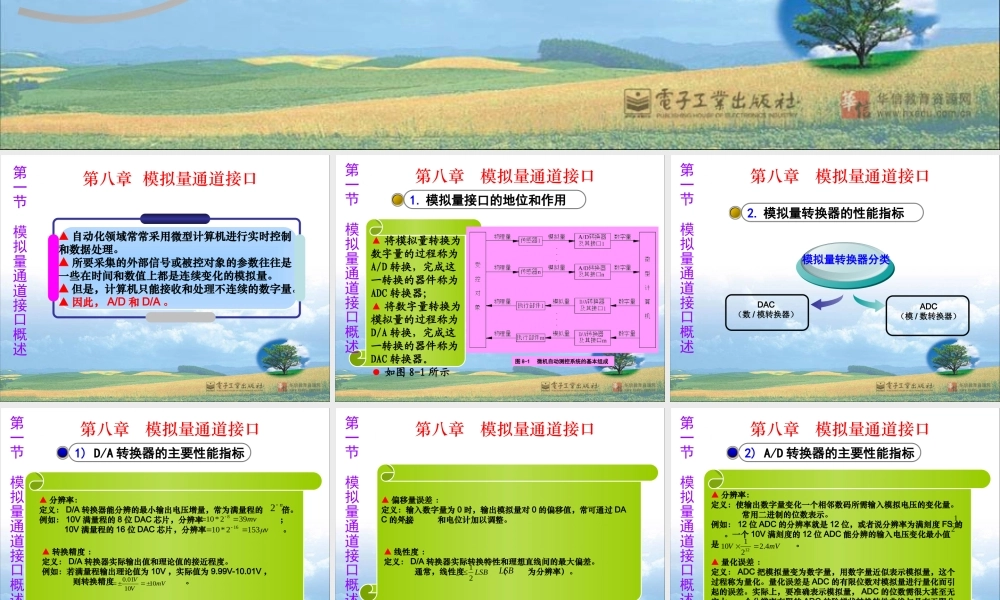

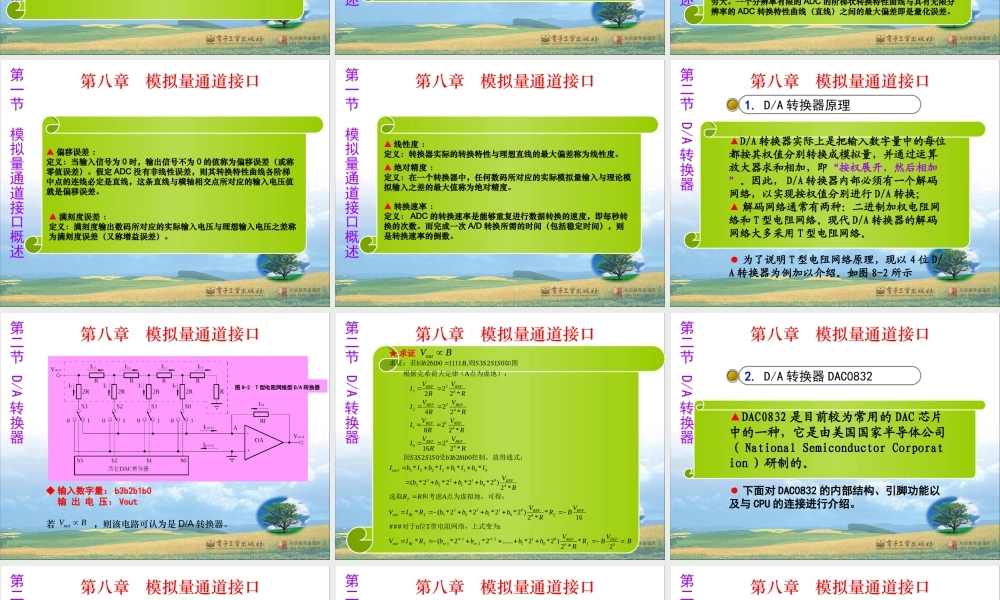

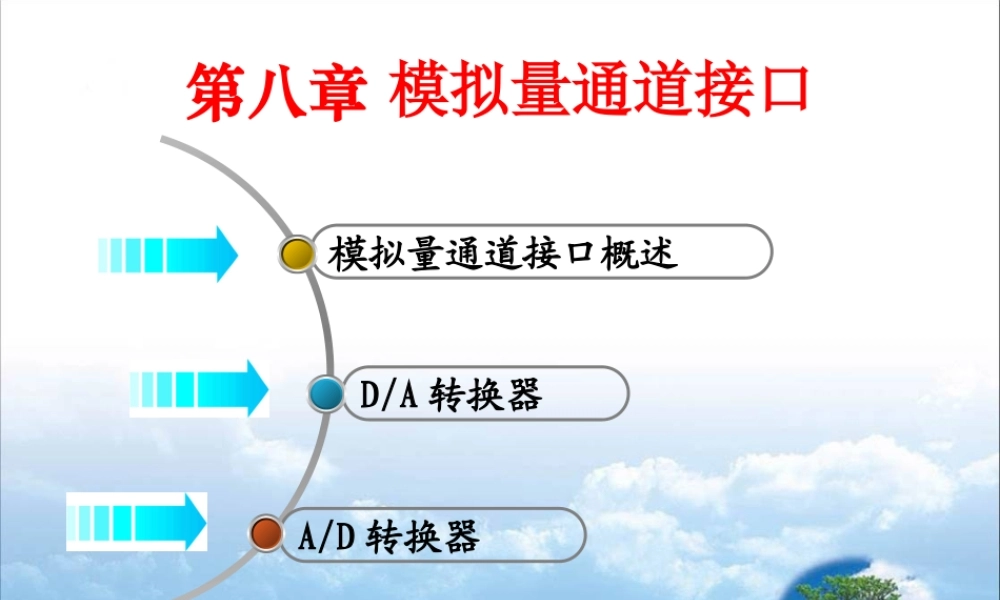

模拟量通道接口概述D/A转换器A/D转换器第八章模拟量通道接口▲自动化领域常常采用微型计算机进行实时控制和数据处理。▲所要采集的外部信号或被控对象的参数往往是一些在时间和数值上都是连续变化的模拟量。▲但是，计算机只能接收和处理不连续的数字量。▲因此，A/D和D/A。第八章模拟量通道接口第一节模拟量通道接口概述1.模拟量接口的地位和作用▲将模拟量转换为数字量的过程称为A/D转换，完成这一转换的器件称为ADC转换器；▲将数字量转换为模拟量的过程称为D/A转换，完成这一转换的器件称为DAC转换器。●如图8-1所示第一节模拟量通道接口概述第八章模拟量通道接口图8-1微机自动测控系统的基本组成2.模拟量转换器的性能指标第一节模拟量通道接口概述第八章模拟量通道接口DAC（数/模转换器）模拟量转换器分类ADC（模/数转换器）第一节模拟量通道接口概述第八章模拟量通道接口1)D/A转换器的主要性能指标▲分辨率：定义：D/A转换器能分辨的最小输出电压增量，常为满量程的倍。例如：10V满量程的8位DAC芯片，分辨率；10V满量程的16位DAC芯片，分辨率。n2mv392*108v1532*1016▲转换精度：定义：D/A转换器实际输出值和理论值的接近程度。例如：若满量程输出理论值为10V，实际值为9.99V-10.01V，则转换精度。mVVV101001.0第一节模拟量通道接口概述第八章模拟量通道接口▲偏移量误差：定义：输入数字量为0时，输出模拟量对0的偏移值，常可通过DAC的外接和电位计加以调整。▲线性度：定义：D/A转换器实际转换特性和理想直线间的最大偏差。通常，线性度（为分辨率）。REFVLSB21LSB第一节模拟量通道接口概述第八章模拟量通道接口2)A/D转换器的主要性能指标▲分辨率：定义：使输出数字量变化一个相邻数码所需输入模拟电压的变化量。常用二进制的位数表示。例如：12位ADC的分辨率就是12位，或者说分辨率为满刻度FS的。一个10V满刻度的12位ADC能分辨的输入电压变化最小值是。▲量化误差：定义：ADC把模拟量变为数字量，用数字量近似表示模拟量，这个过程称为量化。量化误差是ADC的有限位数对模拟量进行量化而引起的误差。实际上，要准确表示模拟量，ADC的位数需很大甚至无穷大。一个分辨率有限的ADC的阶梯状转换特性曲线与具有无限分辨率的ADC转换特性曲线（直线）之间的最大偏差即是量化误差。1221mVV4.2211012第一节模拟量通道接口概述第八章模拟量通道接口▲偏移误差：定义：当输入信号为0时，输出信号不为0的值称为偏移误差...
