第5章 螺纹联接和螺旋传动1.pptVIP免费

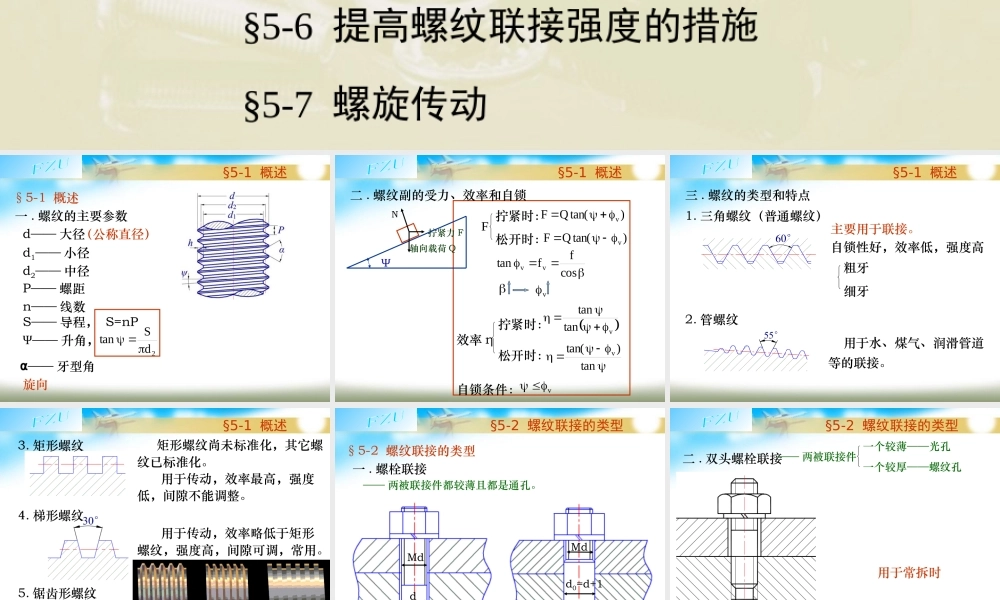

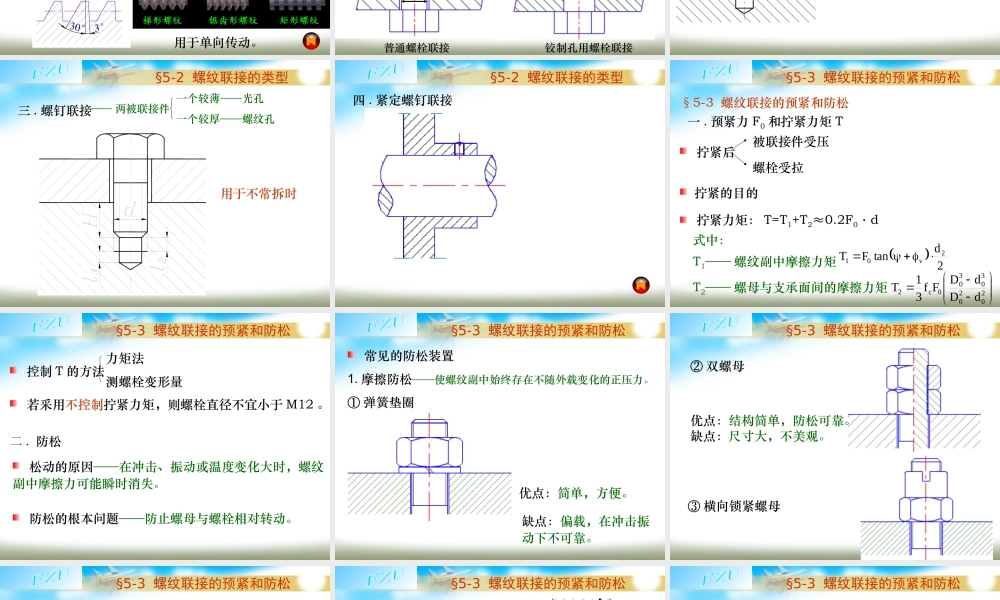

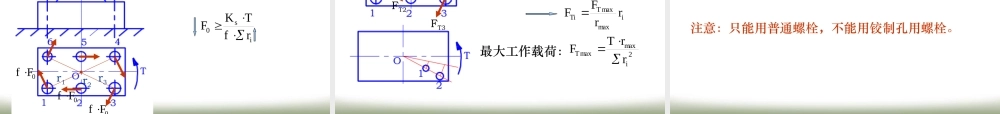

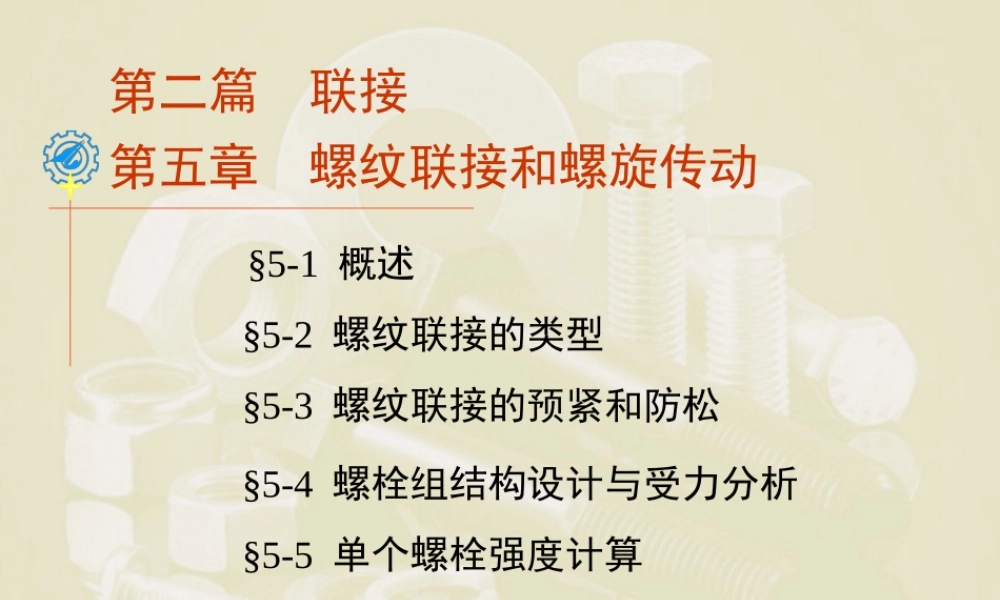

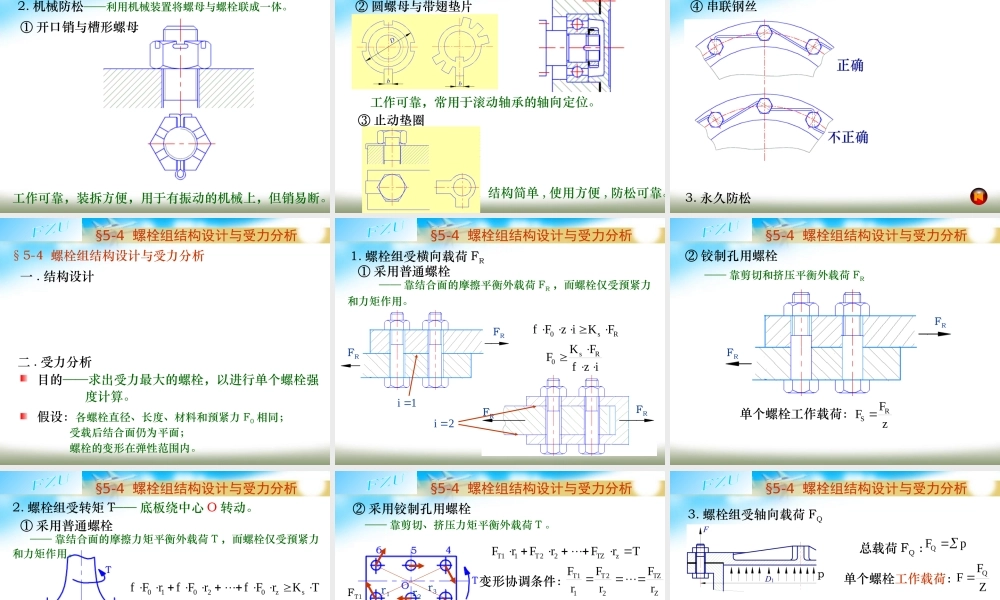

§5-1概述§5-2螺纹联接的类型§5-3螺纹联接的预紧和防松第五章螺纹联接和螺旋传动第二篇联接§5-4螺栓组结构设计与受力分析§5-5单个螺栓强度计算§5-6提高螺纹联接强度的措施§5-7螺旋传动§5-1概述§5-1概述§5-1概述一.螺纹的主要参数d——大径d1——小径d2——中径（公称直径）P——螺距n——线数S——导程，S=nPΨ——升角，2dStanα——牙型角旋向§5-1螺纹副的受力、效率和自锁F§5-1概述二.螺纹副的受力、效率和自锁效率η拧紧力FΨ轴向载荷QN拧紧时：松开时：)tan(QFv)tan(QFvcosfftanvv拧紧时：松开时：vtantantan)tan(v自锁条件：vv§5-1螺纹的牙型和特点（三角、管螺纹）§5-1概述三.螺纹的类型和特点1.三角螺纹（普通螺纹）2.管螺纹主要用于联接。自锁性好，效率低，强度高粗牙细牙用于水、煤气、润滑管道等的联接。§5-1螺纹的牙型和特点（矩形、梯形、锯齿形）§5-1概述3.矩形螺纹4.梯形螺纹5.锯齿形螺纹矩形螺纹尚未标准化，其它螺纹已标准化。用于传动，效率最高，强度低，间隙不能调整。用于传动，效率略低于矩形螺纹，强度高，间隙可调，常用。用于单向传动。§5-2螺纹联接的类型（螺栓联接）§5-2螺纹联接的类型§5-2螺纹联接的类型一.螺栓联接普通螺栓联接铰制孔用螺栓联接——两被联接件都较薄且都是通孔。Mdd0=d+1dMd§5-2螺纹联接的类型（双头螺栓联接）§5-2螺纹联接的类型二.双头螺栓联接——两被联接件一个较薄——光孔一个较厚——螺纹孔用于常拆时§5-2螺纹联接的类型（螺钉联接）§5-2螺纹联接的类型三.螺钉联接——两被联接件一个较薄——光孔一个较厚——螺纹孔用于不常拆时§5-2螺纹联接的类型（紧定螺钉联接）§5-2螺纹联接的类型四.紧定螺钉联接§5-3螺纹联接的预紧§5-3螺纹联接的预紧和防松§5-3螺纹联接的预紧和防松一.预紧力F0和拧紧力矩T拧紧后被联接件受压螺栓受拉拧紧的目的拧紧力矩：T=T1+T2≈0.2F0·d式中：T1——螺纹副中摩擦力矩T2——螺母与支承面间的摩擦力矩2dtanFT2v01202030300c2dDdDFf31T§5-3防松§5-3螺纹联接的预紧和防松控制T的方法力矩法测螺栓变形量若采用不控制拧紧力矩，则螺栓直径不宜小于M12。二.防松松动的原因——在冲击、振动或温度变化大时，螺纹副中摩擦力可能瞬时消失。防松的根本问题——防止螺母与螺栓相对转动。§5-3防松装置§5-3螺纹联接的预紧和防松常见的...
