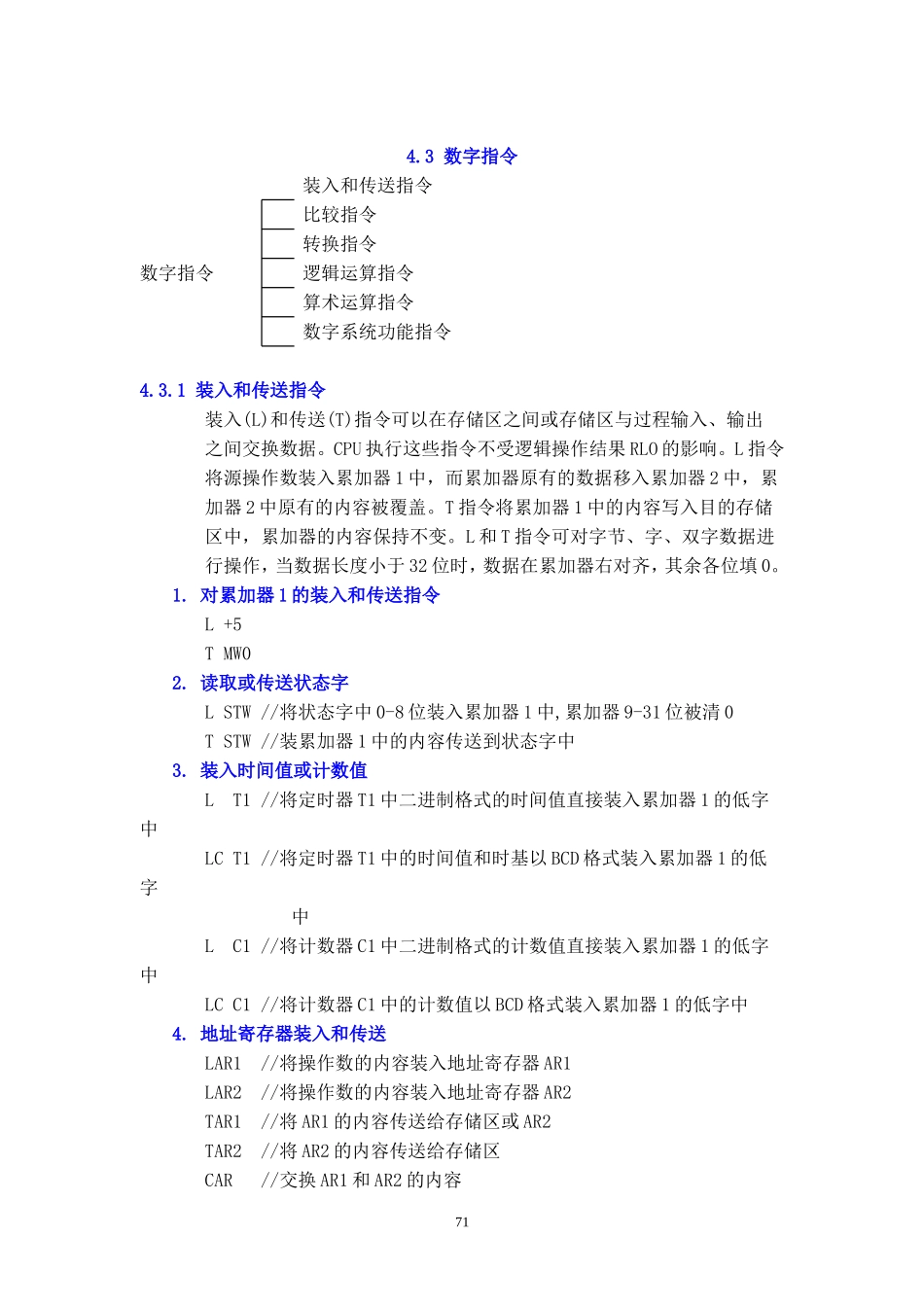

4.3数字指令装入和传送指令比较指令转换指令数字指令逻辑运算指令算术运算指令数字系统功能指令4.3.1装入和传送指令装入(L)和传送(T)指令可以在存储区之间或存储区与过程输入、输出之间交换数据。CPU执行这些指令不受逻辑操作结果RLO的影响。L指令将源操作数装入累加器1中，而累加器原有的数据移入累加器2中，累加器2中原有的内容被覆盖。T指令将累加器1中的内容写入目的存储区中，累加器的内容保持不变。L和T指令可对字节、字、双字数据进行操作，当数据长度小于32位时，数据在累加器右对齐，其余各位填0。1.对累加器1的装入和传送指令L+5TMW02.读取或传送状态字LSTW//将状态字中0-8位装入累加器1中,累加器9-31位被清0TSTW//装累加器1中的内容传送到状态字中3.装入时间值或计数值LT1//将定时器T1中二进制格式的时间值直接装入累加器1的低字中LCT1//将定时器T1中的时间值和时基以BCD格式装入累加器1的低字中LC1//将计数器C1中二进制格式的计数值直接装入累加器1的低字中LCC1//将计数器C1中的计数值以BCD格式装入累加器1的低字中4.地址寄存器装入和传送LAR1//将操作数的内容装入地址寄存器AR1LAR2//将操作数的内容装入地址寄存器AR2TAR1//将AR1的内容传送给存储区或AR2TAR2//将AR2的内容传送给存储区CAR//交换AR1和AR2的内容71对于地址寄存器,可以不经过累加器1而直接将操作数装入或传出,或将两个地址寄存器的内容直接交换.5.梯形图方块传送指令注意:高位赋值给低字节，低位赋值给高字节。如下程序，当按下按钮I0.0，输出Q0.0为1.4.3.2比较指令比较指令用于比较累加器2与累加器1中的数据大小。比较时应确保两个数的类型相同，数据类型可以是整数、长整数或实数。若比较的结果为真则RLO为1，否则为0。1．比较两个整数或长整数指令说明＝＝I＝＝D在累加器2低字中的整数是否等于累加器1低字中的整数在累加器2中的长整数是否等于累加器1中的长整数＜＞I＜＞D在累加器2低字中的整数是否不等于累加器1低字中的整数在累加器2中的长整数是否不等于累加器1中的长整72数＞I＞D在累加器2低字中的整数是否大于累加器1低字中的整数在累加器2中的长整数是否大于累加器1中的长整数＜I＜D在累加器2低字中的整数是否小于累加器1低字中的整数在累加器2中的长整数是否小于累加器1中的长整数＞＝I＞＝D在累加器2低字中的整数是否大于等于累加器1低字中的整数在累加器2中的长整数是否大于等于累加器1中的长整数＜＝I＜＝D在累加器2低字中的整数是否小于累加器1低字中的整...
