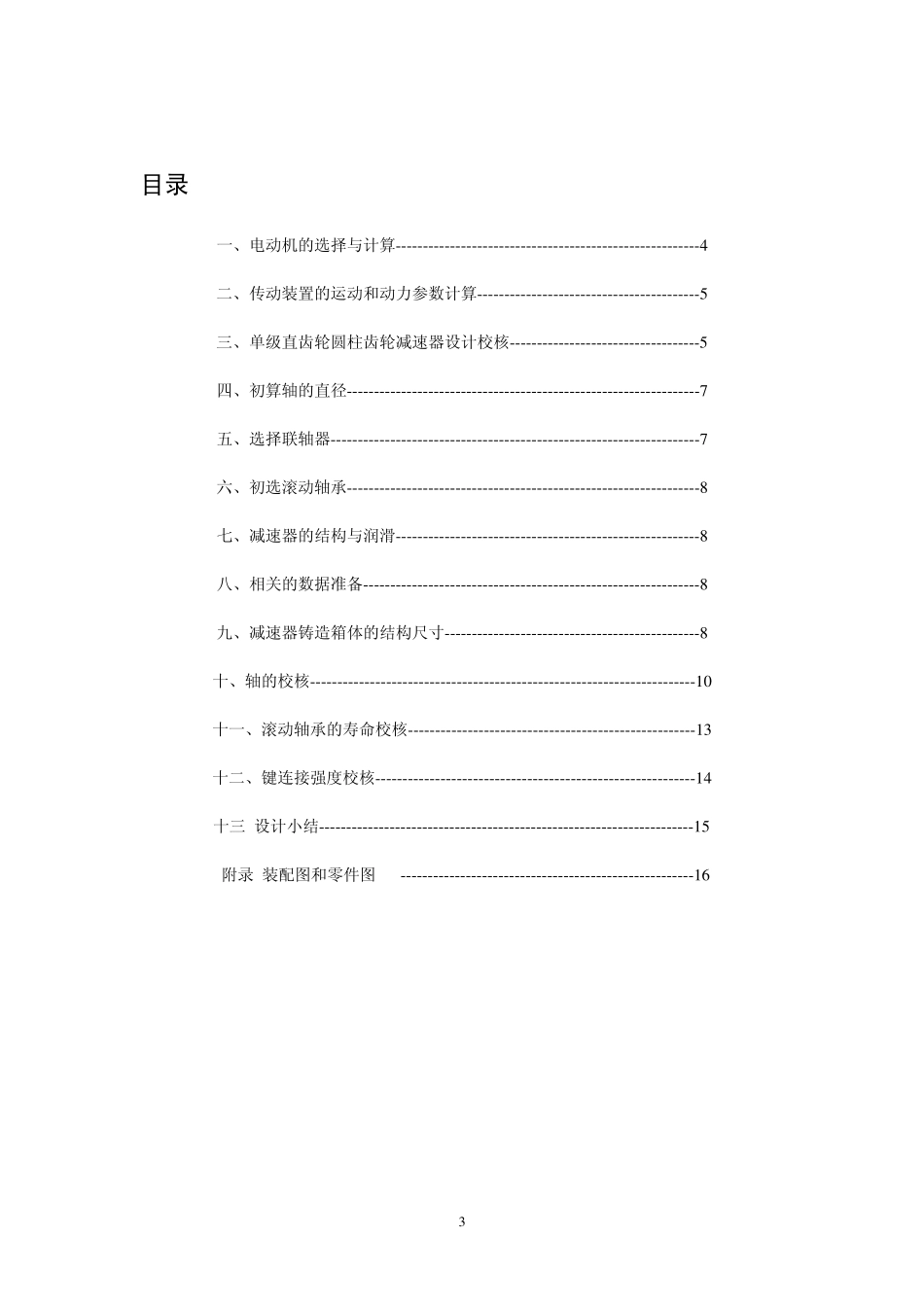

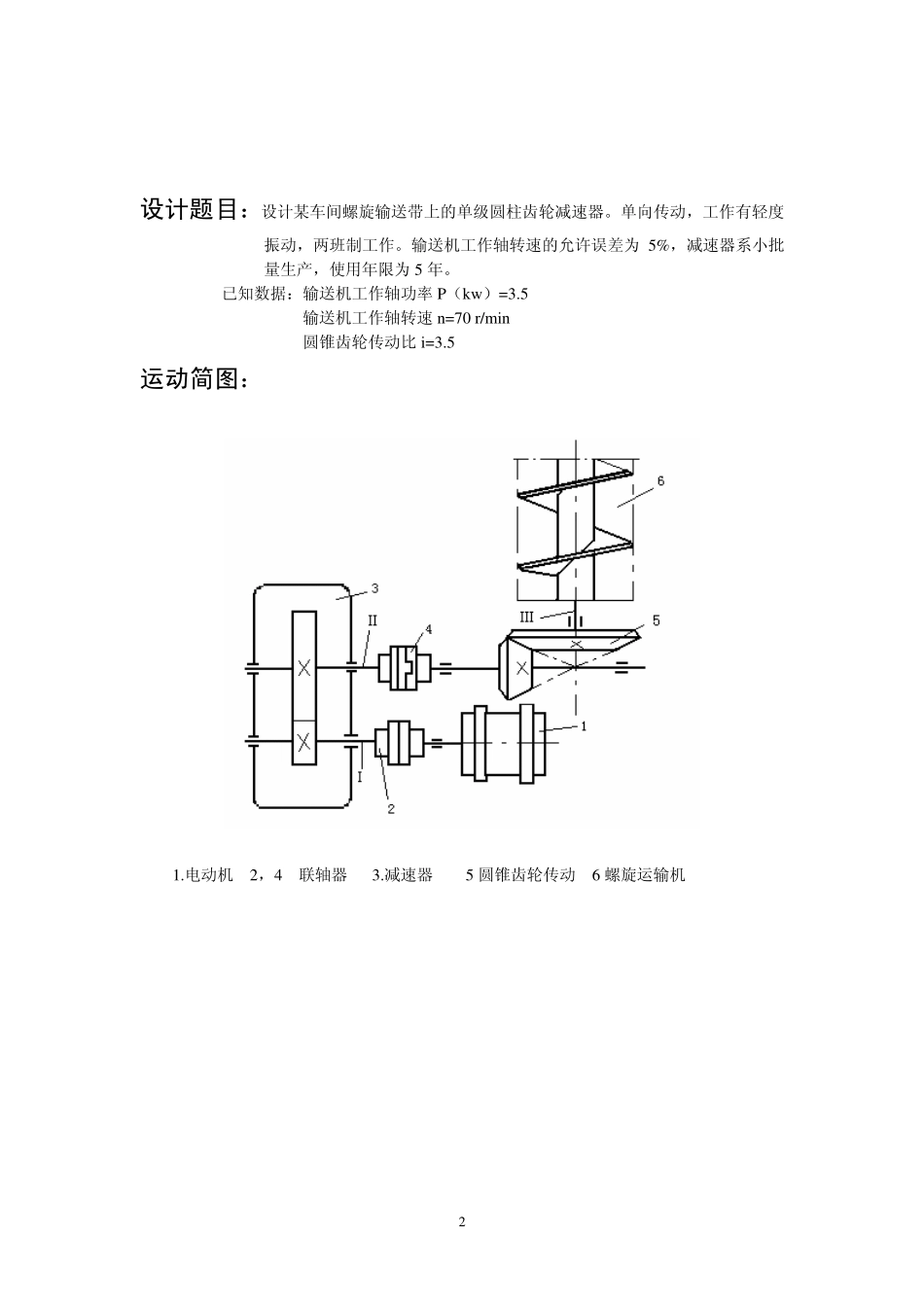

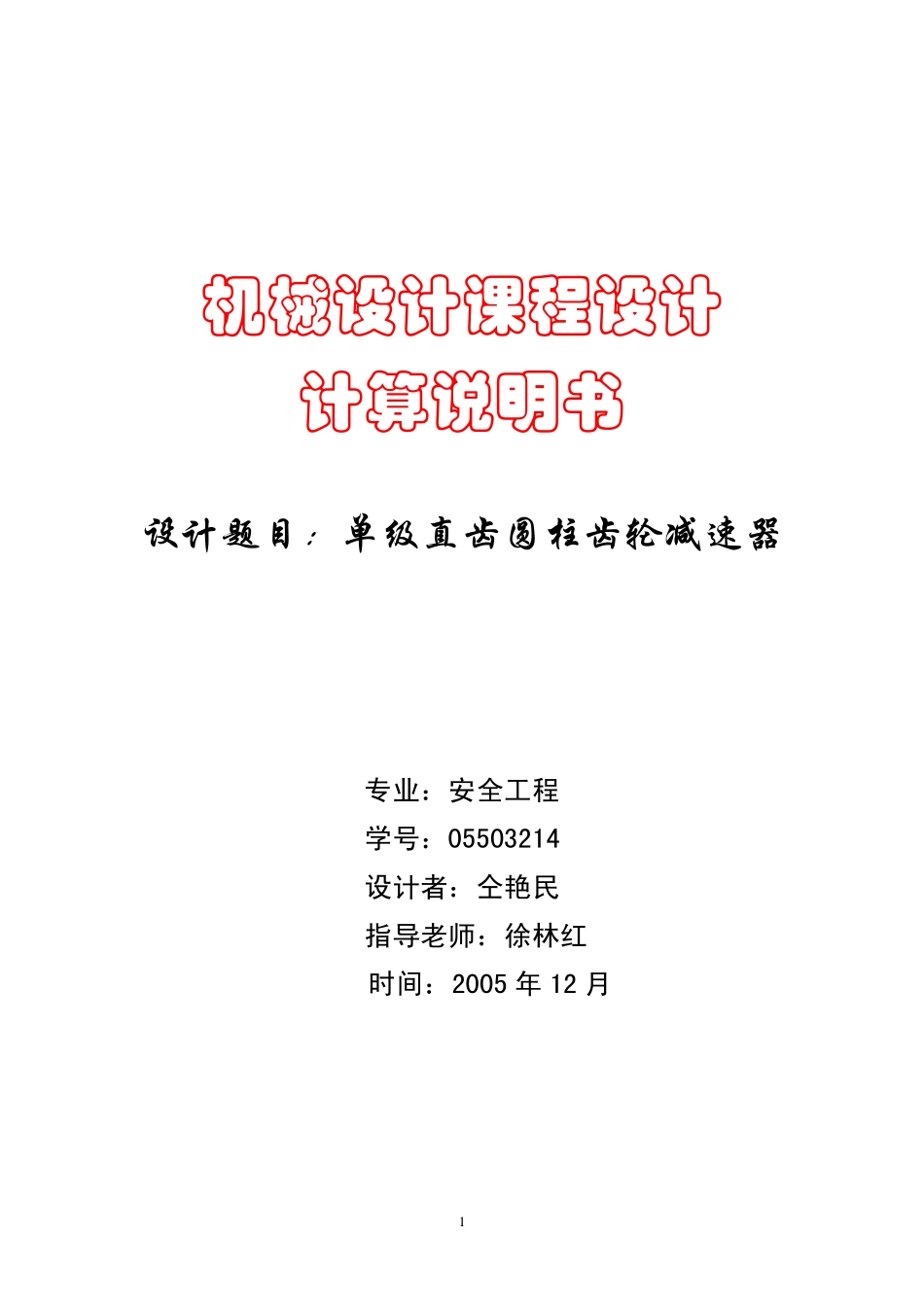

机械设计课程设计计算说明书设计题目：单级直齿圆柱齿轮减速器专业：安全工程学号：05503214设计者：仝艳民指导老师：徐林红时间：2005年12月1设计题目：设计某车间螺旋输送带上的单级圆柱齿轮减速器。单向传动，工作有轻度振动，两班制工作。输送机工作轴转速的允许误差为5%，减速器系小批量生产，使用年限为5年。已知数据：输送机工作轴功率P（kw）=3.5输送机工作轴转速n=70r/min圆锥齿轮传动比i=3.5运动简图：1.电动机2，4联轴器3.减速器5圆锥齿轮传动6螺旋运输机2目录一、电动机的选择与计算--------------------------------------------------------4二、传动装置的运动和动力参数计算-----------------------------------------5三、单级直齿轮圆柱齿轮减速器设计校核-----------------------------------5四、初算轴的直径-----------------------------------------------------------------7五、选择联轴器--------------------------------------------------------------------7六、初选滚动轴承-----------------------------------------------------------------8七、减速器的结构与润滑--------------------------------------------------------8八、相关的数据准备--------------------------------------------------------------8九、减速器铸造箱体的结构尺寸-----------------------------------------------8十、轴的校核-----------------------------------------------------------------------10十一、滚动轴承的寿命校核-----------------------------------------------------13十二、键连接强度校核-----------------------------------------------------------14十三设计小结---------------------------------------------------------------------15附录装配图和零件图------------------------------------------------------163一、电动机的选择与计算：1、电动机类型的选择：电动机根据动力源和工作条件，选用Y系列三相异步电动机。2、确定电动机的转速：1000r/min和1500r/min3、电动机功率选择：选择圆锥齿轮传动5η=0.93圆柱齿轮（8级精度）传动3η=0.97滚动轴承2对7η=0.98联轴器2个2η=0.99传动装置的总效率η=235722ηηηη×××=0.97×0.93×0.980.99=0.852×2电动机所需功率dPP/3.5/0.854.1kwη===所以选择电动机的额定功率为4kw。4、电动机的型号确定：电动机类型额定功率kw同步转速r/min满载转速r...
