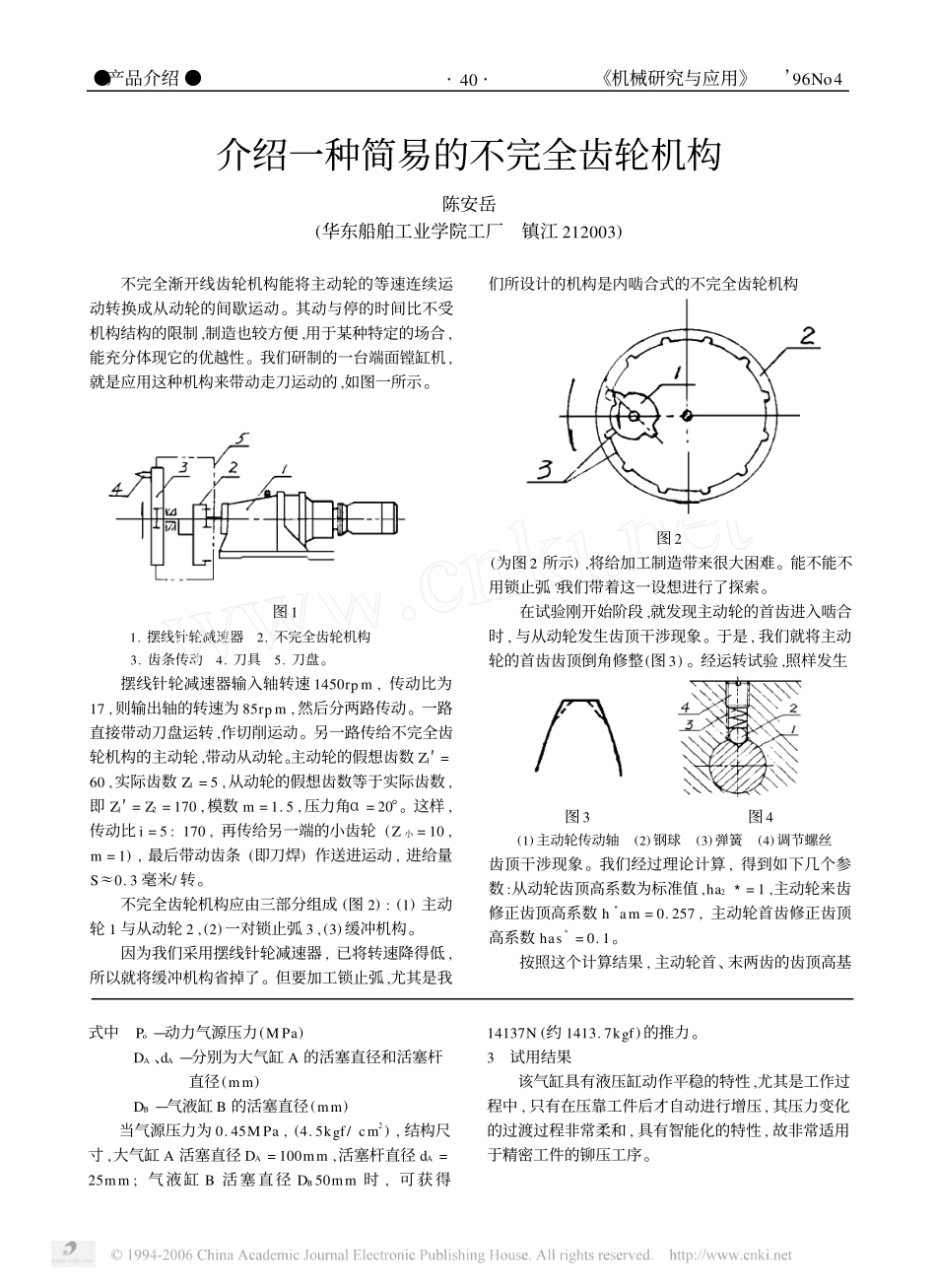

·40·《机械研究与应用》’96No4介绍一种简易的不完全齿轮机构陈安岳(华东船舶工业学院工厂镇江212003)不完全渐开线齿轮机构能将主动轮的等速连续运动转换成从动轮的间歇运动。其动与停的时间比不受机构结构的限制,制造也较方便,用于某种特定的场合,能充分体现它的优越性。我们研制的一台端面镗缸机,就是应用这种机构来带动走刀运动的,如图一所示。图11.摆线针轮减速器2.不完全齿轮机构3.齿条传动4.刀具5.刀盘。摆线针轮减速器输入轴转速1450rpm,传动比为17,则输出轴的转速为85rpm,然后分两路传动。一路直接带动刀盘运转,作切削运动。另一路传给不完全齿轮机构的主动轮,带动从动轮。主动轮的假想齿数Z1′=60,实际齿数Z1=5,从动轮的假想齿数等于实际齿数,即Z1′=Z2=170,模数m=1.5,压力角α=20°。这样,传动比i=5:170,再传给另一端的小齿轮(Z小=10,m=1),最后带动齿条(即刀焊)作送进运动,进给量S≈0.3毫米/转。不完全齿轮机构应由三部分组成(图2):(1)主动轮1与从动轮2,(2)一对锁止弧3,(3)缓冲机构。因为我们采用摆线针轮减速器,已将转速降得低,所以就将缓冲机构省掉了。但要加工锁止弧,尤其是我们所设计的机构是内啮合式的不完全齿轮机构图2(为图2所示),将给加工制造带来很大困难。能不能不用锁止弧?我们带着这一设想进行了探索。在试验刚开始阶段,就发现主动轮的首齿进入啮合时,与从动轮发生齿顶干涉现象。于是,我们就将主动轮的首齿齿顶倒角修整(图3)。经运转试验,照样发生图3图4(1)主动轮传动轴(2)钢球(3)弹簧(4)调节螺丝齿顶干涉现象。我们经过理论计算,得到如下几个参数:从动轮齿顶高系数为标准值,ha23=1,主动轮来齿修正齿顶高系数h3am=0.257,主动轮首齿修正齿顶高系数has*=0.1。按照这个计算结果,主动轮首、末两齿的齿顶高基●产品介绍●式中Po—动力气源压力(MPa)DA、dA—分别为大气缸A的活塞直径和活塞杆直径(mm)DB—气液缸B的活塞直径(mm)当气源压力为0.45MPa,(4.5kgf/cm2),结构尺寸,大气缸A活塞直径DA=100mm,活塞杆直径dA=25mm;气液缸B活塞直径DB50mm时,可获得14137N(约1413.7kgf)的推力。3试用结果该气缸具有液压缸动作平稳的特性,尤其是工作过程中,只有在压靠工件后才自动进行增压,其压力变化的过渡过程非常柔和,具有智能化的特性,故非常适用于精密工件的铆压工序。《机械研究与应用》’96No4·41·对我省现有几种主要小麦穴播机的分析左智林肃张建忠(甘肃省农业机械化技术推广总站兰州730046)摘要该文通过对甘肃省现有几种主要小麦地膜...
