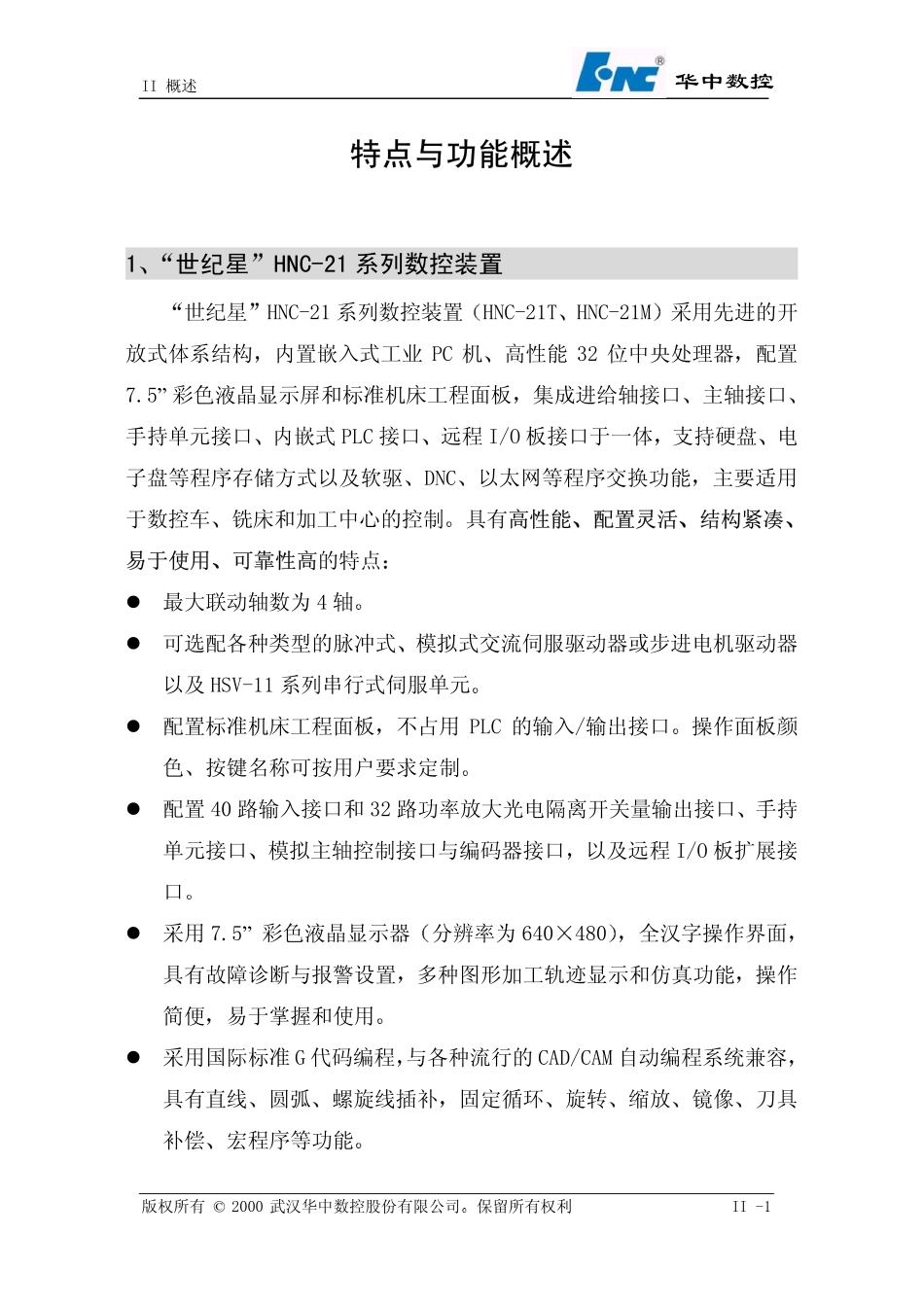

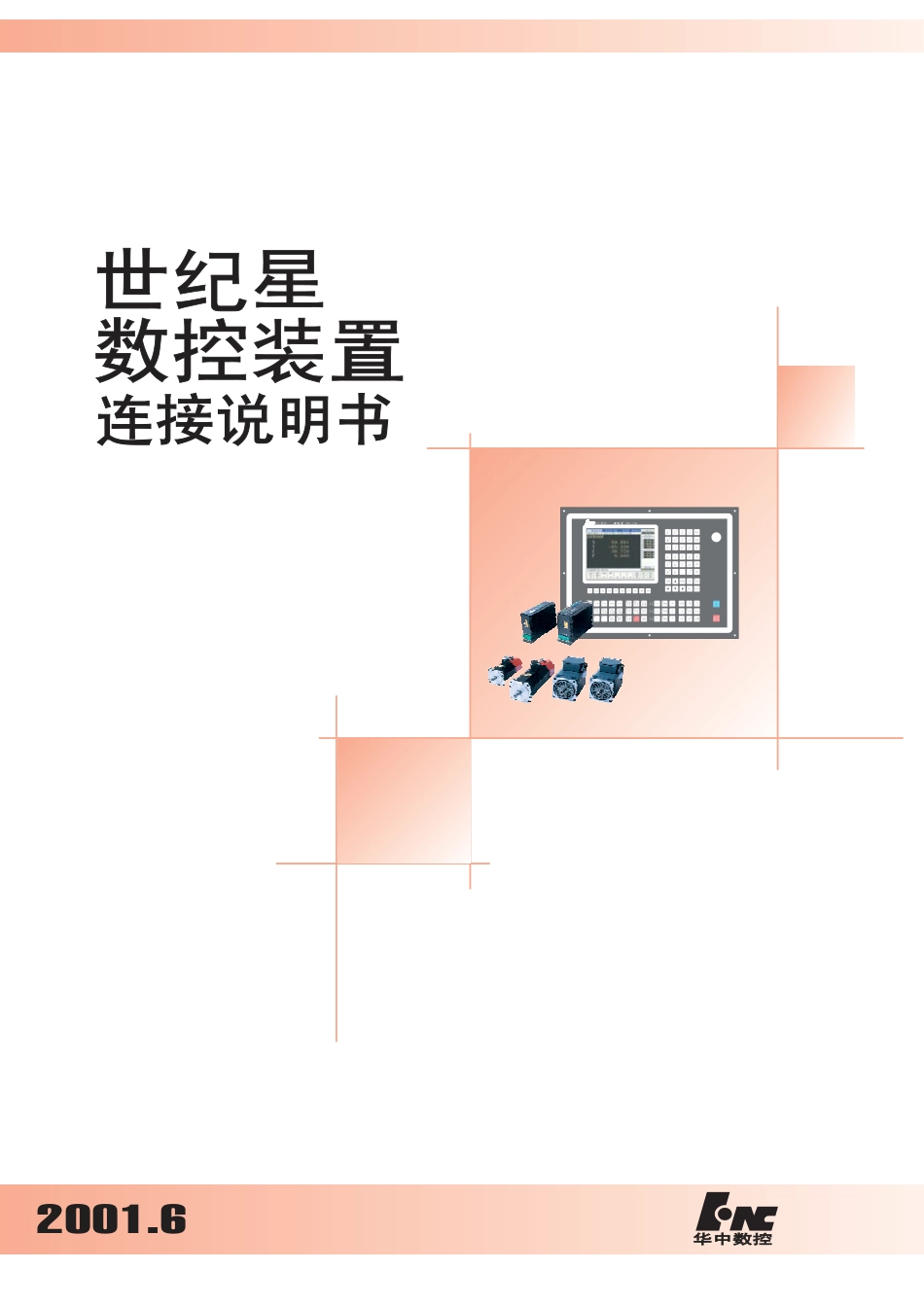

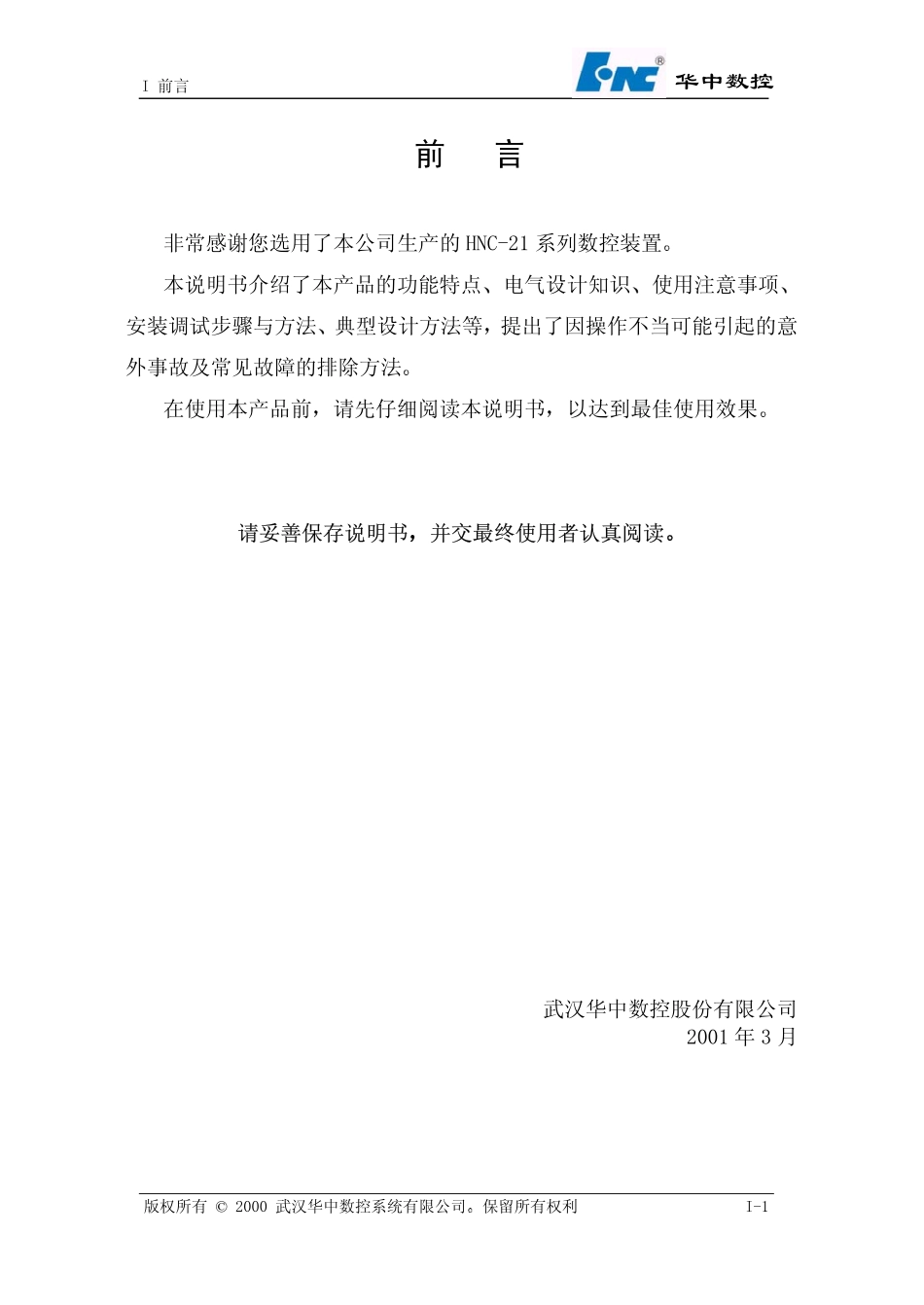

2001.6I前言版权所有©2000武汉华中数控系统有限公司保留所有权利I-1华中数控前言非常感谢您选用了本公司生产的HNC-21系列数控装置本说明书介绍了本产品的功能特点电气设计知识使用注意事项安装调试步骤与方法典型设计方法等提出了因操作不当可能引起的意外事故及常见故障的排除方法在使用本产品前请先仔细阅读本说明书以达到最佳使用效果请妥善保存说明书并交最终使用者认真阅读武汉华中数控股份有限公司2001年3月II概述版权所有©2000武汉华中数控股份有限公司保留所有权利II�-1华中数控特点与功能概述1世纪星HNC-21系列数控装置世纪星HNC-21系列数控装置HNC-21THNC-21M采用先进的开放式体系结构内置嵌入式工业PC机高性能32位中央处理器配置7.5”彩色液晶显示屏和标准机床工程面板集成进给轴接口主轴接口手持单元接口内嵌式PLC接口远程I/O板接口于一体支持硬盘电子盘等程序存储方式以及软驱DNC以太网等程序交换功能主要适用于数控车铣床和加工中心的控制具有高性能配置灵活结构紧凑易于使用可靠性高的特点�最大联动轴数为4轴�可选配各种类型的脉冲式模拟式交流伺服驱动器或步进电机驱动器以及HSV-11系列串行式伺服单元�配置标准机床工程面板不占用PLC的输入/输出接口操作面板颜色按键名称可按用户要求定制�配置40路输入接口和32路功率放大光电隔离开关量输出接口手持单元接口模拟主轴控制接口与编码器接口以及远程I/O板扩展接口�采用7.5”彩色液晶显示器分辨率为640480全汉字操作界面具有故障诊断与报警设置多种图形加工轨迹显示和仿真功能操作简便易于掌握和使用�采用国际标准G代码编程与各种流行的CAD/CAM自动编程系统兼容具有直线圆弧螺旋线插补固定循环旋转缩放镜像刀具补偿宏程序等功能II概述版权所有©2000武汉华中数控股份有限公司保留所有权利II�-2华中数控�小线段连续加工功能特别适合于复杂模具零件加工�加工断点保存/恢复功能为用户安全方便使用提供保证�反向间隙和单双向螺距误差补偿功能有效提高加工精度�巨量程序加工能力使配置硬盘可直接加工高达2GB的G代码程序�内置以太网RS232接口易于实现机床联网�8MBFlashRAM(不需电池的存储器可扩至72MB)中的6MBRAM可用作用户程序存储区8MBRAM(可扩至64MB)可用作加工程序缓冲区�系统外形尺寸为420310110毫米WHD体积小巧结构牢靠造型美观2软驱单元选件软驱单元为系统的数据交换单元该单元可为系统扩展软盘数据交换外接键盘RS232DNC和以太网接口等功能�全密封结构---安全可靠...
