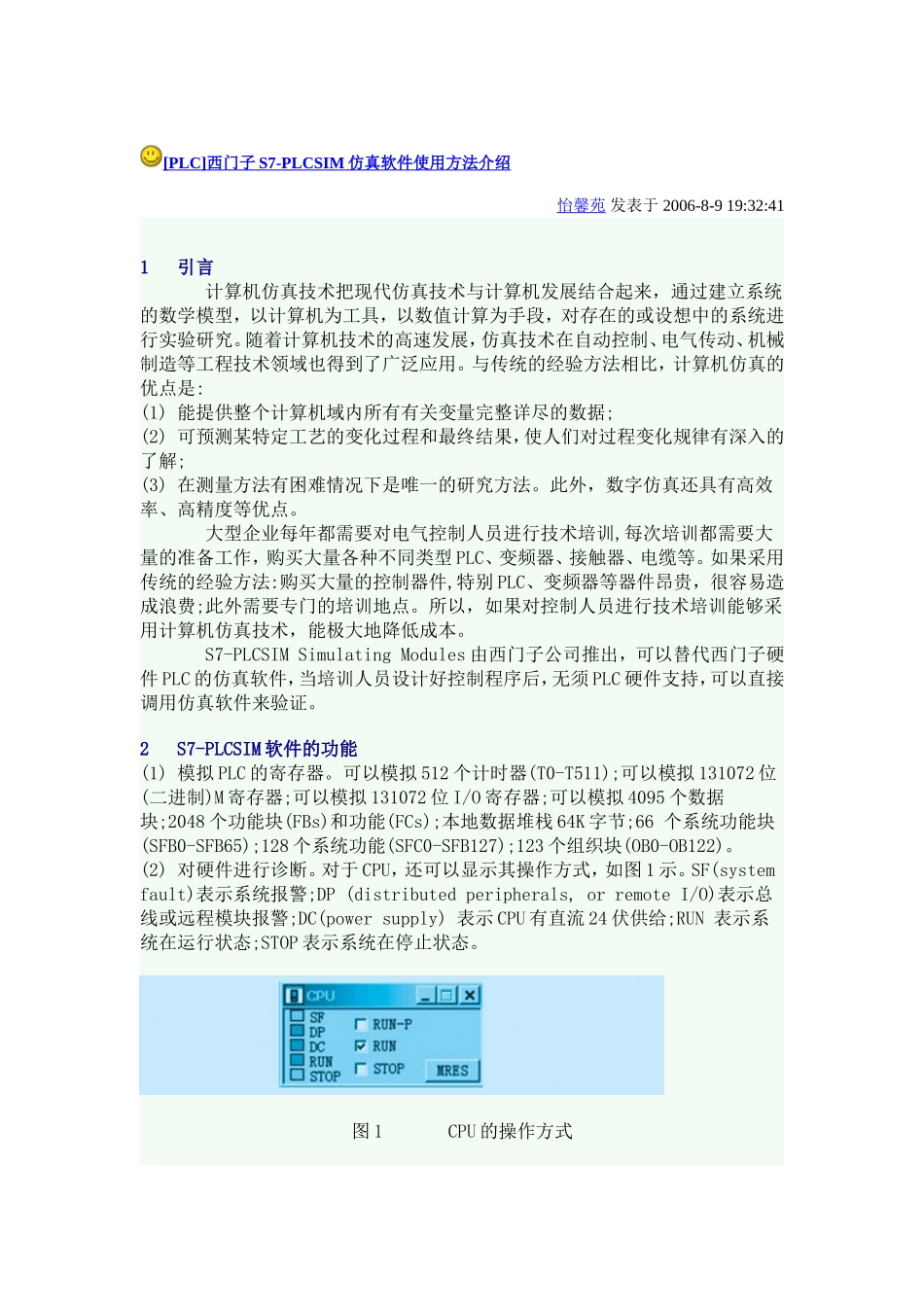

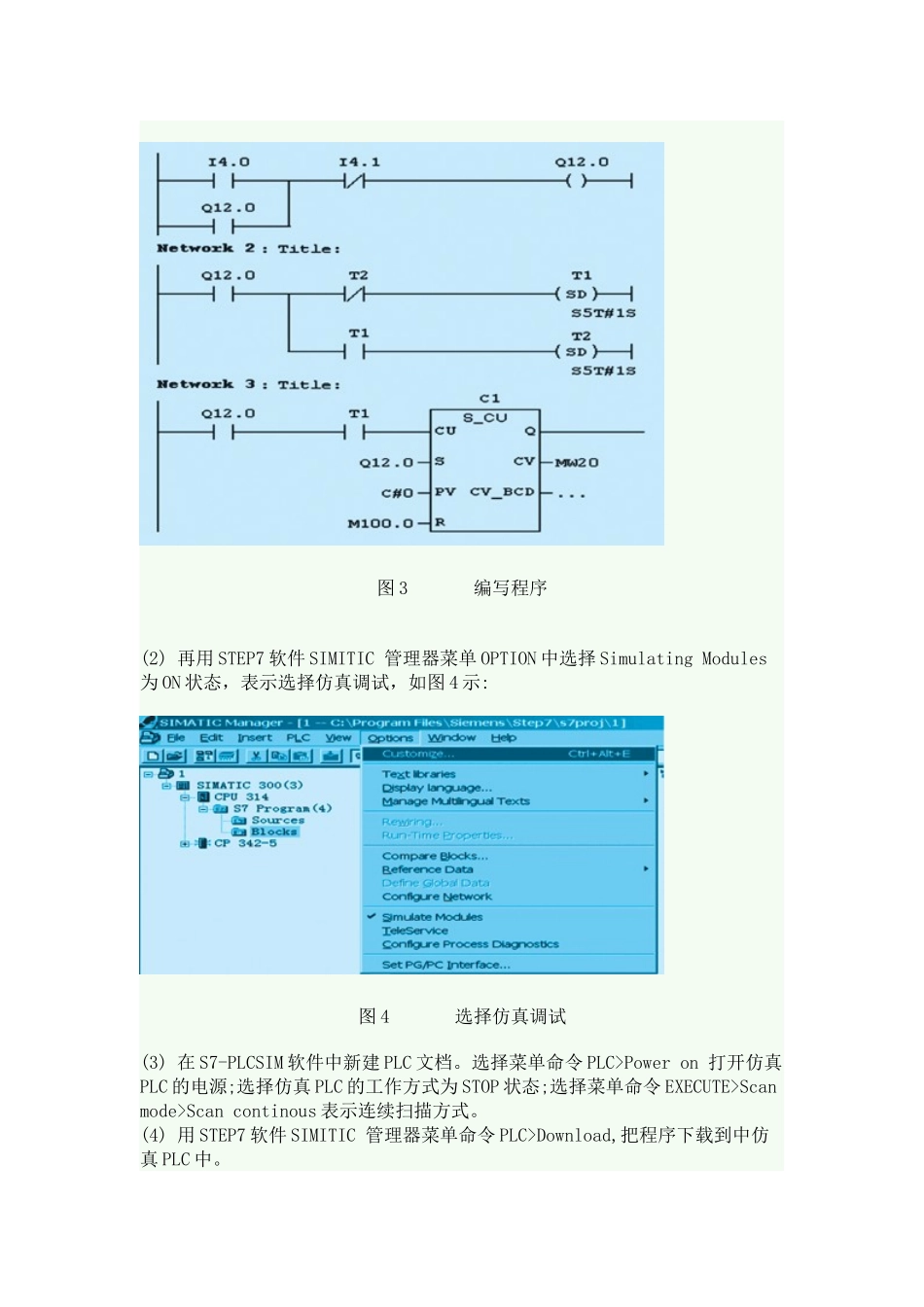

[PLC]西门子S7-PLCSIM仿真软件使用方法介绍怡馨苑发表于2006-8-919:32:411引言计算机仿真技术把现代仿真技术与计算机发展结合起来，通过建立系统的数学模型，以计算机为工具，以数值计算为手段，对存在的或设想中的系统进行实验研究。随着计算机技术的高速发展，仿真技术在自动控制、电气传动、机械制造等工程技术领域也得到了广泛应用。与传统的经验方法相比，计算机仿真的优点是:(1)能提供整个计算机域内所有有关变量完整详尽的数据;(2)可预测某特定工艺的变化过程和最终结果，使人们对过程变化规律有深入的了解;(3)在测量方法有困难情况下是唯一的研究方法。此外，数字仿真还具有高效率、高精度等优点。大型企业每年都需要对电气控制人员进行技术培训,每次培训都需要大量的准备工作，购买大量各种不同类型PLC、变频器、接触器、电缆等。如果采用传统的经验方法:购买大量的控制器件,特别PLC、变频器等器件昂贵，很容易造成浪费;此外需要专门的培训地点。所以，如果对控制人员进行技术培训能够采用计算机仿真技术，能极大地降低成本。S7-PLCSIMSimulatingModules由西门子公司推出，可以替代西门子硬件PLC的仿真软件，当培训人员设计好控制程序后，无须PLC硬件支持，可以直接调用仿真软件来验证。2S7-PLCSIM软件的功能(1)模拟PLC的寄存器。可以模拟512个计时器(T0-T511);可以模拟131072位(二进制)M寄存器;可以模拟131072位I/O寄存器;可以模拟4095个数据块;2048个功能块(FBs)和功能(FCs);本地数据堆栈64K字节;66个系统功能块(SFB0-SFB65);128个系统功能(SFC0-SFB127);123个组织块(OB0-OB122)。(2)对硬件进行诊断。对于CPU，还可以显示其操作方式，如图1示。SF(systemfault)表示系统报警;DP(distributedperipherals,orremoteI/O)表示总线或远程模块报警;DC(powersupply)表示CPU有直流24伏供给;RUN表示系统在运行状态;STOP表示系统在停止状态。图1CPU的操作方式(3)对变量进行监控。用菜单命令Insert>inputvariable监控输入变量;Insert>outputvariable监控输出变量，Insert>memoryvariable监控内部变量;Insert>timervariable监控定时器变量;Insert>countervariable监控计数器变量。图2表示上述变量表。这些变量可以用二进制、十进制、十六进制来访问，但是必须注意输出变量QB一般不强制修改。图2所有变量(4)对程序进行调试。设置/删除断点—利用“设置/删除断点”可以确定程序执行到何处停止。断点处的指令不执行。断点激活，利用“断点激活”可以激活...
