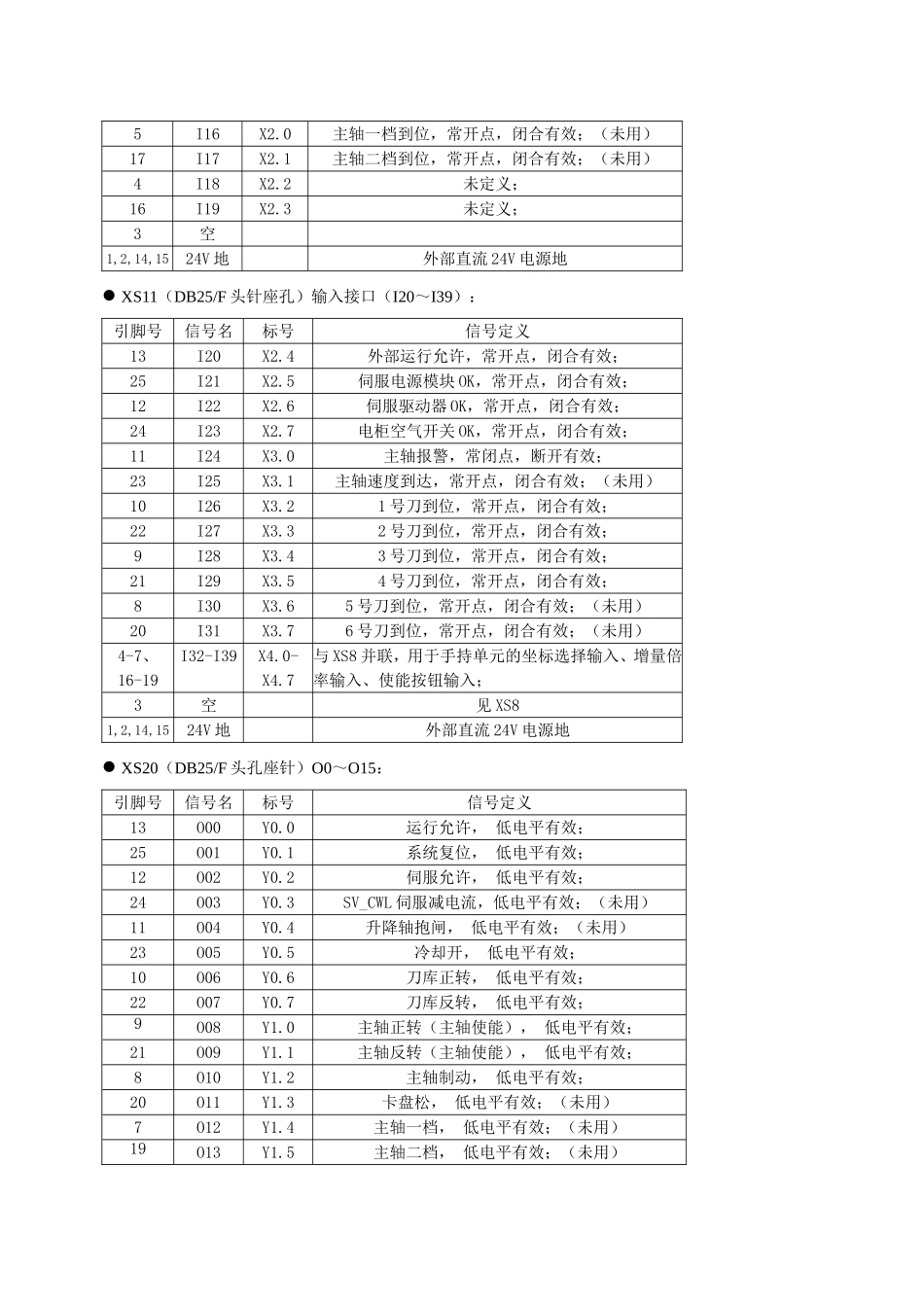

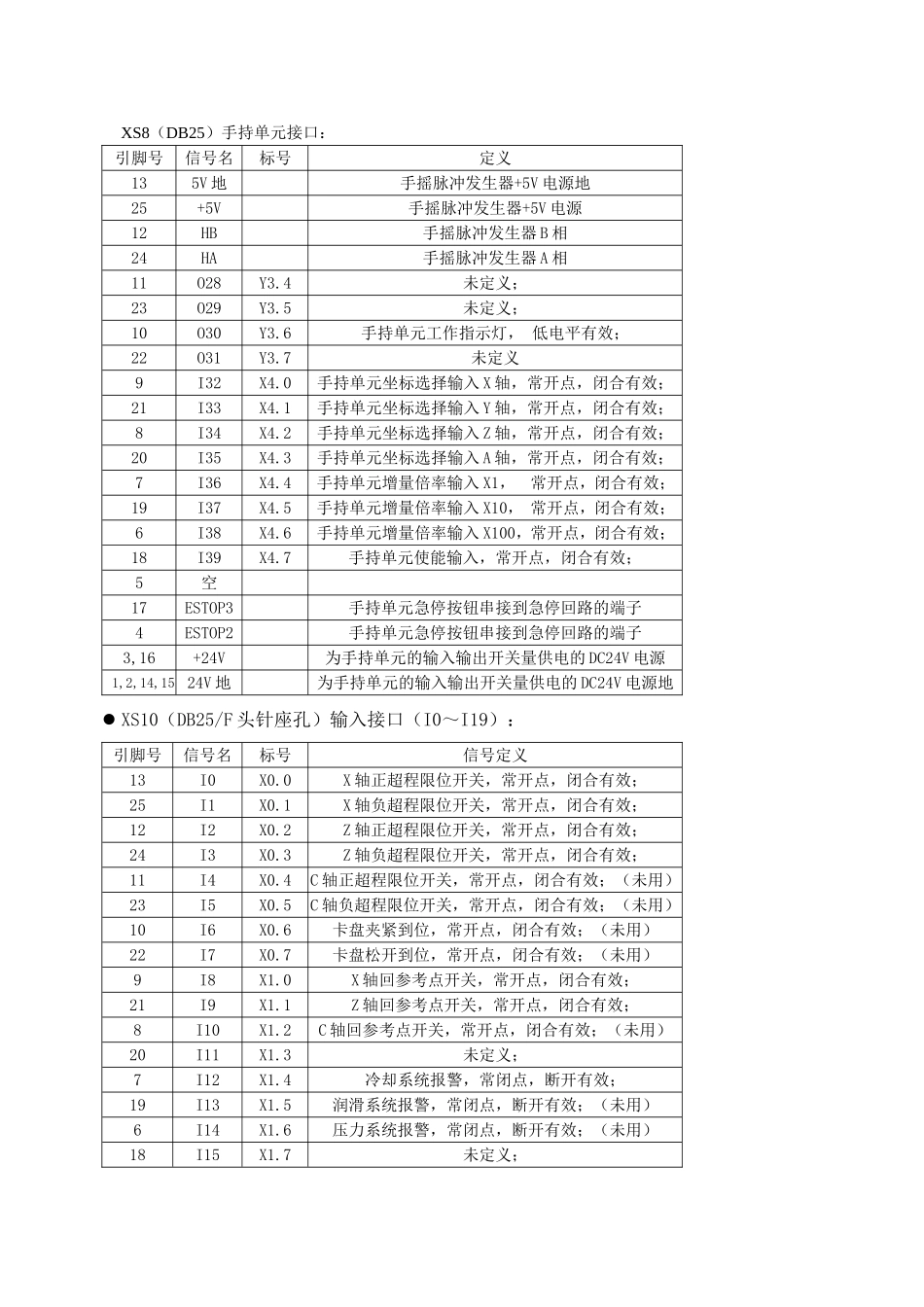

两坐标6140车床改造世纪星数控系统配置方案一、系统简介机床：两坐标卧式车床，带四刀位自动刀架；控制柜结构：强电控制柜+操作站；主轴：普通异步电机，机械手动换档变速。表5.3.1典型车床数控系统设计主要器件序号名称规格主要用途备注1.数控装置HNC-21TC控制系统华中数控2.软驱单元HFD-2001数据交换华中数控3.控制变压器AC380/220V300W/110V250W/24V100W/24V100W伺服控制电源、开关电源供电华中数控交流接触器电源照明灯电源HNC-21TC电源4.伺服变压器3PAC380/200V2.5KW为伺服电源模块供电华中数控5.开关电源AC220/DC24V100W开关量及中间继电器明玮6.伺服电源模块HSV-11P075为伺服驱动器供强电华中数控7.伺服驱动器HSV-11D030X、Z轴电机伺服驱动器华中数控8.伺服电机110STZ4-1-LM（4NM）X轴进给电机华中数控9.伺服电机130STZ7.5-1-LM（7.5NM）Z轴进给电机华中数控二总体框图三输入输出开关量定义以下为典型车床数控系统对输入输出开关量的定义，在本章的例子中，虽然有些输入输出开关量给出了定义，但并未使用。XS8手持单元给出了定义，但在本例中没有使用。XS21（DB25/F）未用。XS8（DB25）手持单元接口：引脚号信号名标号定义135V地手摇脉冲发生器+5V电源地25+5V手摇脉冲发生器+5V电源12HB手摇脉冲发生器B相24HA手摇脉冲发生器A相11O28Y3.4未定义；23O29Y3.5未定义；10O30Y3.6手持单元工作指示灯，低电平有效；22O31Y3.7未定义9I32X4.0手持单元坐标选择输入X轴，常开点，闭合有效；21I33X4.1手持单元坐标选择输入Y轴，常开点，闭合有效；8I34X4.2手持单元坐标选择输入Z轴，常开点，闭合有效；20I35X4.3手持单元坐标选择输入A轴，常开点，闭合有效；7I36X4.4手持单元增量倍率输入X1，常开点，闭合有效；19I37X4.5手持单元增量倍率输入X10，常开点，闭合有效；6I38X4.6手持单元增量倍率输入X100，常开点，闭合有效；18I39X4.7手持单元使能输入，常开点，闭合有效；5空17ESTOP3手持单元急停按钮串接到急停回路的端子4ESTOP2手持单元急停按钮串接到急停回路的端子3,16+24V为手持单元的输入输出开关量供电的DC24V电源1,2,14,1524V地为手持单元的输入输出开关量供电的DC24V电源地XS10（DB25/F头针座孔）输入接口（I0～I19）：引脚号信号名标号信号定义13I0X0.0X轴正超程限位开关，常开点，闭合有效；25I1X0.1X轴负超程限位开关，常开点，闭合有效；12I2X0.2Z轴正超程限位开关，常开点，闭合有效；24I3X0.3Z轴负超程限位开关，常开点，闭合有效；11I...
