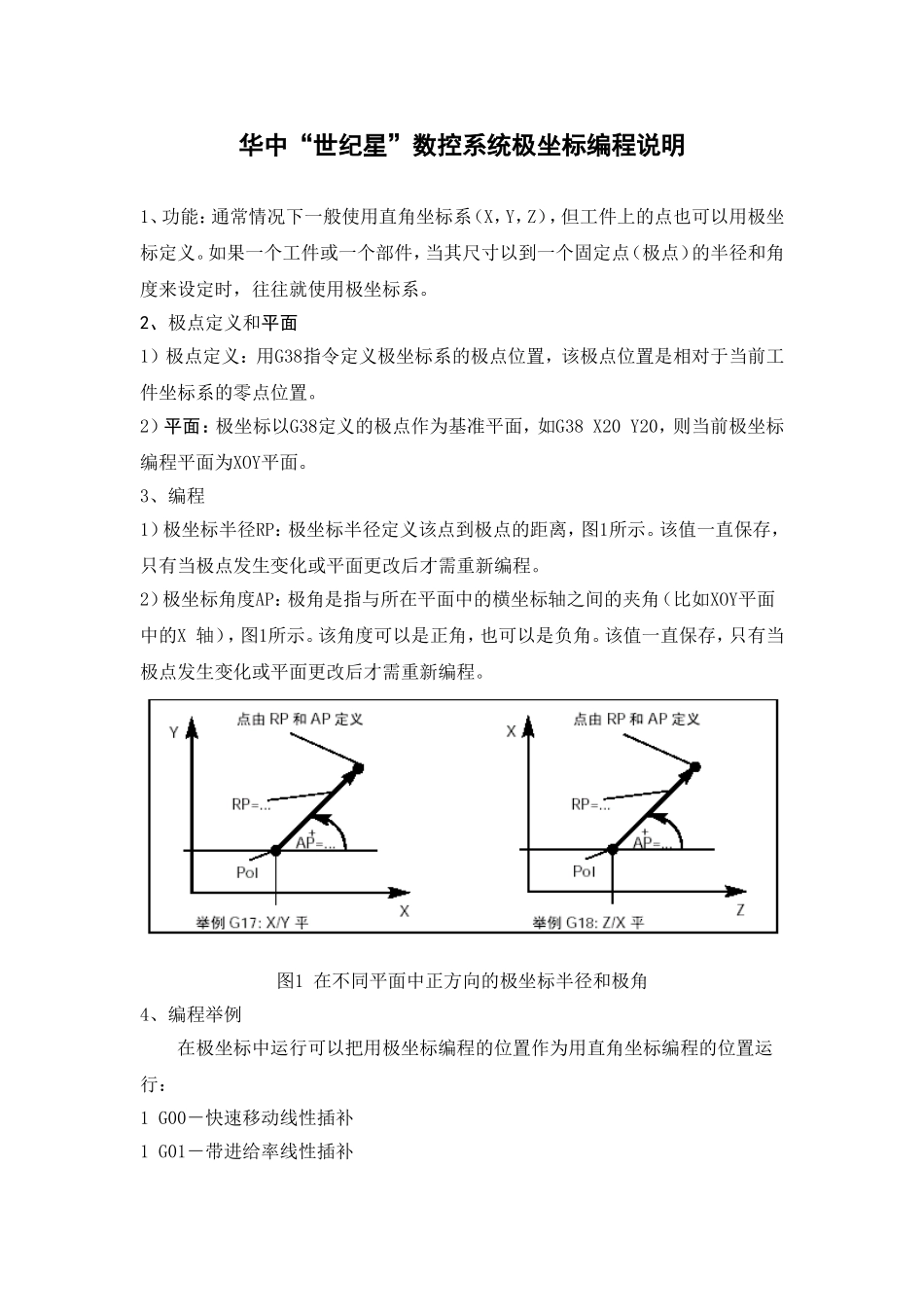

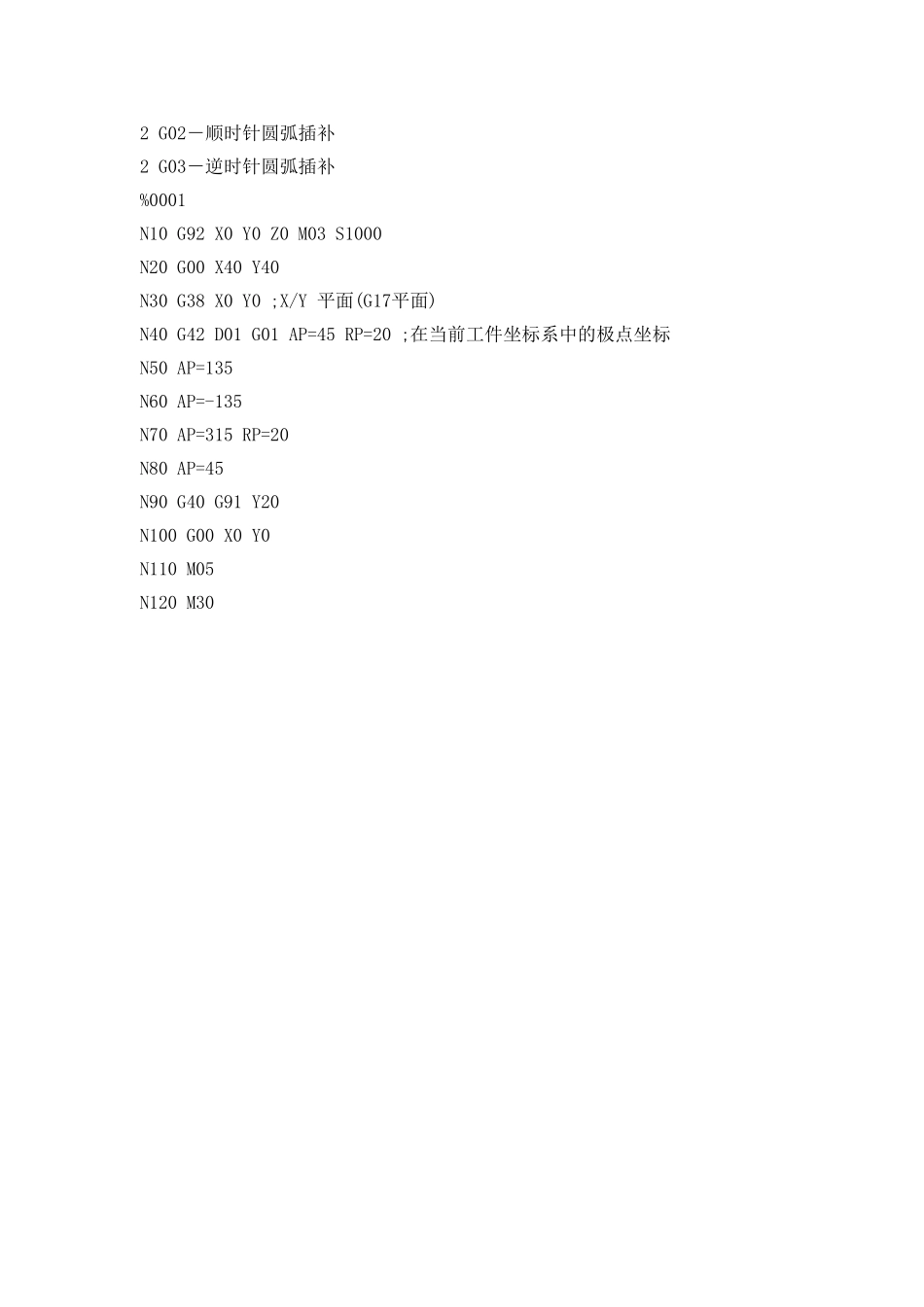

华中“世纪星”数控系统极坐标编程说明1、功能：通常情况下一般使用直角坐标系（X，Y，Z），但工件上的点也可以用极坐标定义。如果一个工件或一个部件，当其尺寸以到一个固定点（极点）的半径和角度来设定时，往往就使用极坐标系。2、极点定义和平面1）极点定义：用G38指令定义极坐标系的极点位置，该极点位置是相对于当前工件坐标系的零点位置。2）平面：极坐标以G38定义的极点作为基准平面，如G38X20Y20，则当前极坐标编程平面为XOY平面。3、编程1）极坐标半径RP：极坐标半径定义该点到极点的距离，图1所示。该值一直保存，只有当极点发生变化或平面更改后才需重新编程。2）极坐标角度AP：极角是指与所在平面中的横坐标轴之间的夹角（比如XOY平面中的X轴），图1所示。该角度可以是正角，也可以是负角。该值一直保存，只有当极点发生变化或平面更改后才需重新编程。图1在不同平面中正方向的极坐标半径和极角4、编程举例在极坐标中运行可以把用极坐标编程的位置作为用直角坐标编程的位置运行：1G00－快速移动线性插补1G01－带进给率线性插补2G02－顺时针圆弧插补2G03－逆时针圆弧插补%0001N10G92X0Y0Z0M03S1000N20G00X40Y40N30G38X0Y0;X/Y平面(G17平面)N40G42D01G01AP=45RP=20;在当前工件坐标系中的极点坐标N50AP=135N60AP=-135N70AP=315RP=20N80AP=45N90G40G91Y20N100G00X0Y0N110M05N120M30
