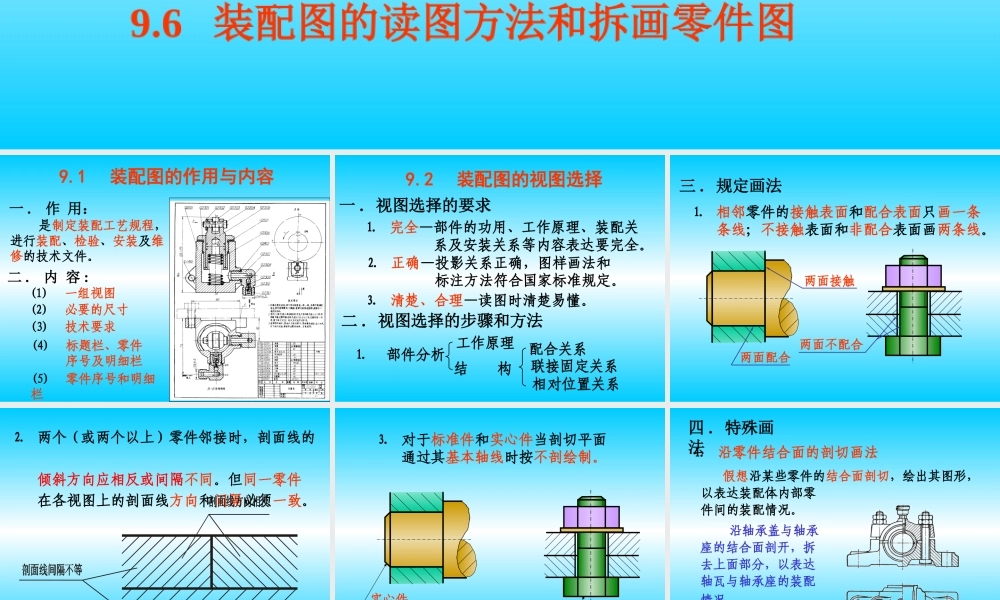

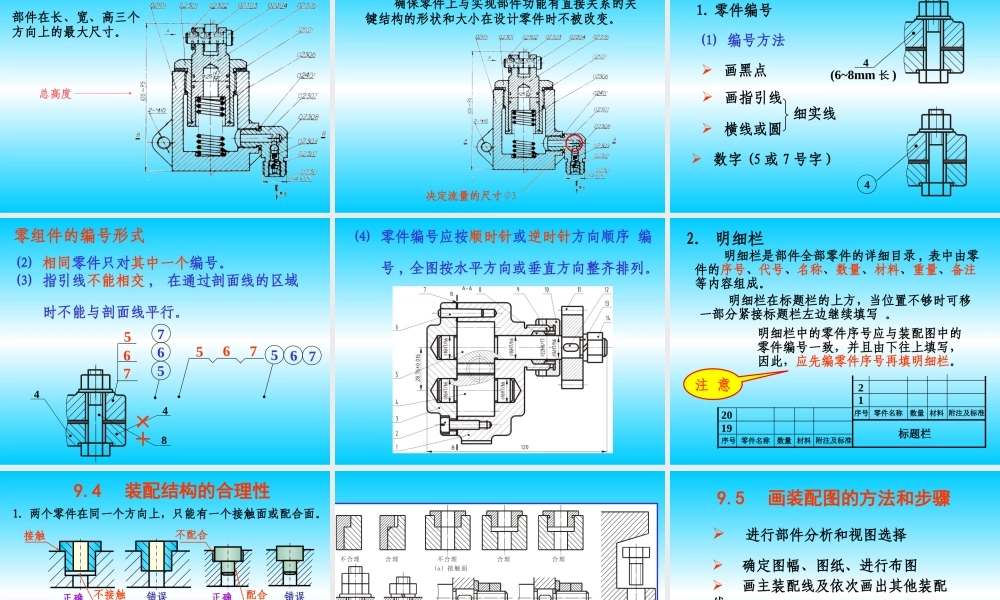

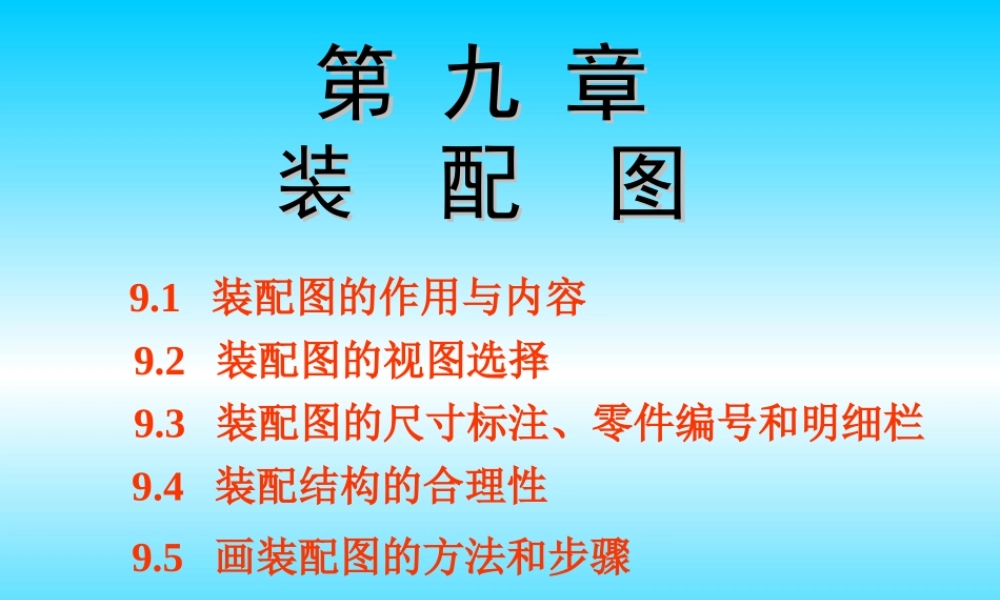

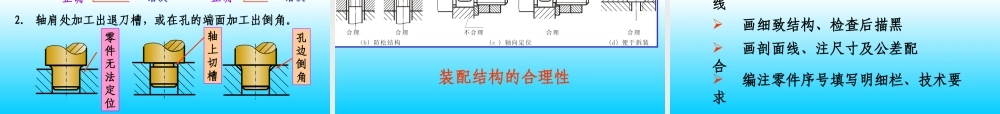

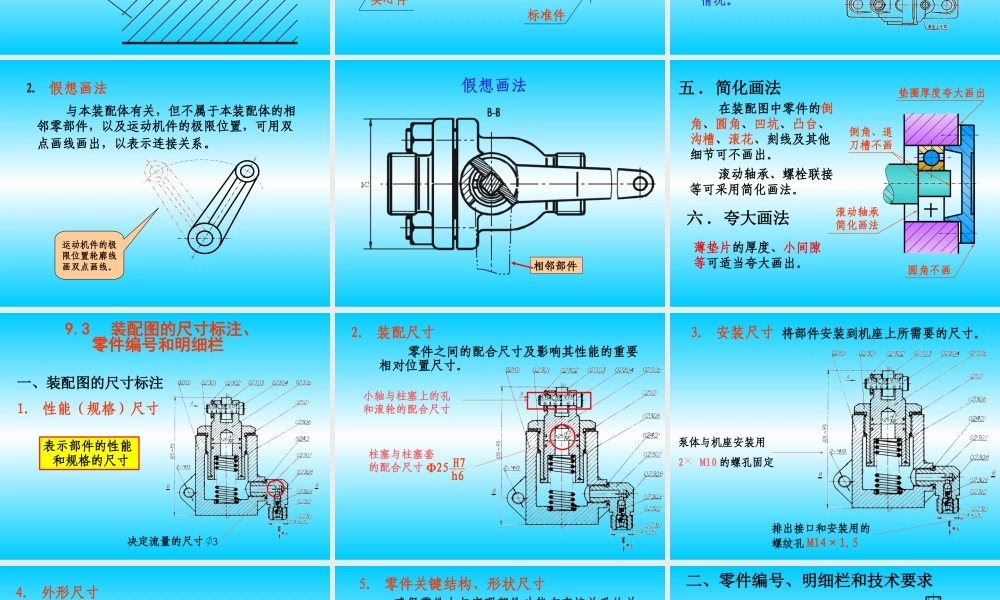

第九章第九章装配图装配图9.1装配图的作用与内容9.2装配图的视图选择9.3装配图的尺寸标注、零件编号和明细栏9.4装配结构的合理性9.5画装配图的方法和步骤9.6装配图的读图方法和拆画零件图一.作用：二.内容:(1)一组视图是制定装配工艺规程，进行装配、检验、安装及维修的技术文件。9.1装配图的作用与内容(2)必要的尺寸(3)技术要求(4)标题栏、零件序号及明细栏(5)零件序号和明细栏9.2装配图的视图选择一.视图选择的要求⒈完全—部件的功用、工作原理、装配关系及安装关系等内容表达要完全。⒊清楚、合理—读图时清楚易懂。二.视图选择的步骤和方法⒈部件分析工作原理结构配合关系联接固定关系相对位置关系⒉正确—投影关系正确，图样画法和标注方法符合国家标准规定。三.规定画法⒈相邻零件的接触表面和配合表面只画一条条线；不接触表面和非配合表面画两条线。两面不配合两面接触两面配合⒉两个(或两个以上)零件邻接时，剖面线的倾斜方向应相反或间隔不同。但同一零件在各视图上的剖面线方向和间隔必须一致。⒊对于标准件和实心件当剖切平面通过其基本轴线时按不剖绘制。标准件实心件沿轴承盖与轴承座的结合面剖开，拆去上面部分，以表达轴瓦与轴承座的装配情况。四.特殊画法假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内部零件间的装配情况。⒈沿零件结合面的剖切画法⒉假想画法与本装配体有关，但不属于本装配体的相邻零部件，以及运动机件的极限位置，可用双点画线画出，以表示连接关系。运动机件的极限位置轮廓线画双点画线。相邻部件假想画法滚动轴承简化画法垫圈厚度夸大画出五.简化画法六.夸大画法在装配图中零件的倒角、圆角、凹坑、凸台、沟槽、滚花、刻线及其他细节可不画出。薄垫片的厚度、小间隙等可适当夸大画出。圆角不画滚动轴承、螺栓联接等可采用简化画法。倒角、退刀槽不画9.3装配图的尺寸标注、零件编号和明细栏1.性能（规格）尺寸表示部件的性能和规格的尺寸一、装配图的尺寸标注决定流量的尺寸32.装配尺寸零件之间的配合尺寸及影响其性能的重要相对位置尺寸。柱塞与柱塞套的配合尺寸H7h625——小轴与柱塞上的孔和滚轮的配合尺寸3.安装尺寸将部件安装到机座上所需要的尺寸。泵体与机座安装用2M10的螺孔固定排出接口和安装用的螺纹孔M14×1.5部件在长、宽、高三个方向上的最大尺寸。4.外形尺寸总高度5.零件关键结构、形状尺寸确保零件上与实现部件功能有直接关系的关键结构的形状和大小在设计零件时不被改变。决定...
