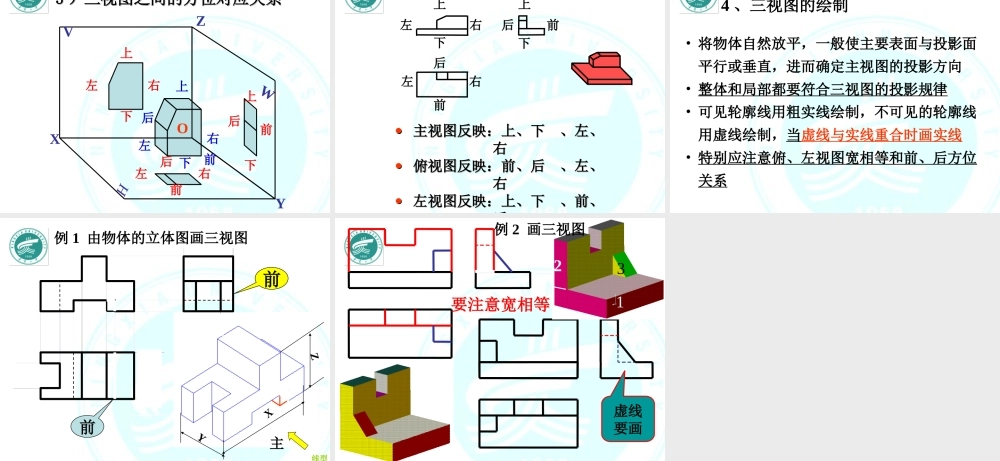

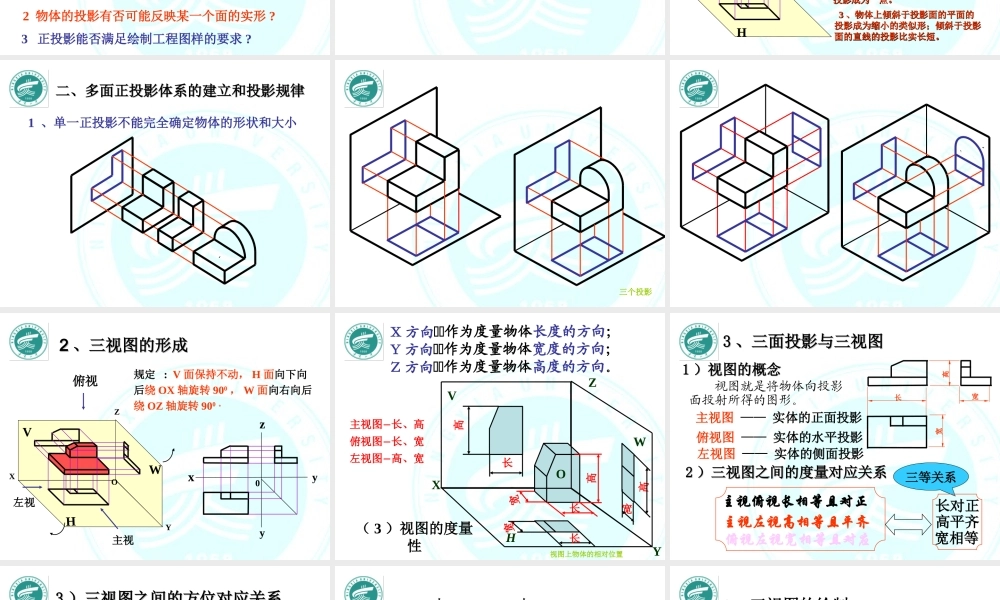

第二章投影法基础第二章投影法基础投影方法中心投影法平行投影法直角投影法（正投影法）斜角投影法画透视图画斜轴测图画工程图样及正轴测图2·1投影的基本知识一、投影法分类一、投影法分类中心投影法投射线投射中心物体投影面投影物体位置改变，投影大小也改变思考:1在中心投影下,投影能否反映物体的真实大小?2当物体沿投影面的法线方向移动时,其投影大小变不变?3中心投影能否满足绘制工程图样的要求?投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。直观性较好度量性较差中心投影法的投影特性平行投影法斜角投影法投射线互相平行且垂直于投影面投射线互相平行且倾斜于投影面直角（正）投影法1沿投影方向移动物体,其正投影的大小变不变?2物体的投影有否可能反映某一个面的实形?3正投影能否满足绘制工程图样的要求?思考:正投影特性投影大小与物体和投影面之间的距离无关。度量性较好直观性较差工程图样多数采用正投影法绘制。VVH平面和直线的投影特点平面和直线的投影特点11、物体上与投影面平行的平面的、物体上与投影面平行的平面的投影反映实形；与投影面平行的线段投影反映实形；与投影面平行的线段的投影反映其实长。的投影反映其实长。22、物体上与投影面垂直的平面的投、物体上与投影面垂直的平面的投影成为一直线；与投影面垂直的直线的影成为一直线；与投影面垂直的直线的投影成为一点。投影成为一点。33、物体上倾斜于投影面的平面的、物体上倾斜于投影面的平面的投影成为缩小的类似形；倾斜于投影投影成为缩小的类似形；倾斜于投影面的直线的投影比实长短。面的直线的投影比实长短。二、多面正投影体系的建立和投影规律二、多面正投影体系的建立和投影规律1、单一正投影不能完全确定物体的形状和大小三个投影VWHx0yzy俯视主视左视22、三视图的形成、三视图的形成YXZO规定:V面保持不动，H面向下向后绕OX轴旋转900，W面向右向后绕OZ轴旋转900。X方向作为度量物体长度的方向；Y方向作为度量物体宽度的方向；Z方向作为度量物体高度的方向。主视图长、高俯视图长、宽左视图高、宽OXYZVWH（3）视图的度量性高长宽长高长宽高宽视图上物体的相对位置33、三面投影与三视图、三面投影与三视图11）视图的概念）视图的概念主视图——实体的正面投影俯视图——实体的水平投影左视图——实体的侧面投影22）三视图之间的度量对应关系）三视图之间的度量对应关系三等关系主视俯视长相等且对正主视左视高相等且平齐俯视...
