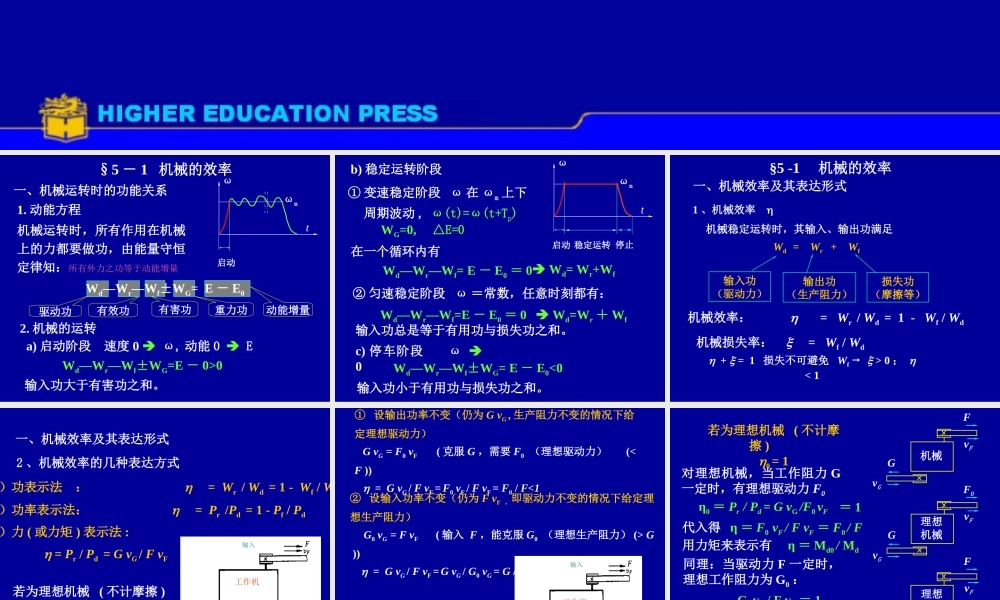

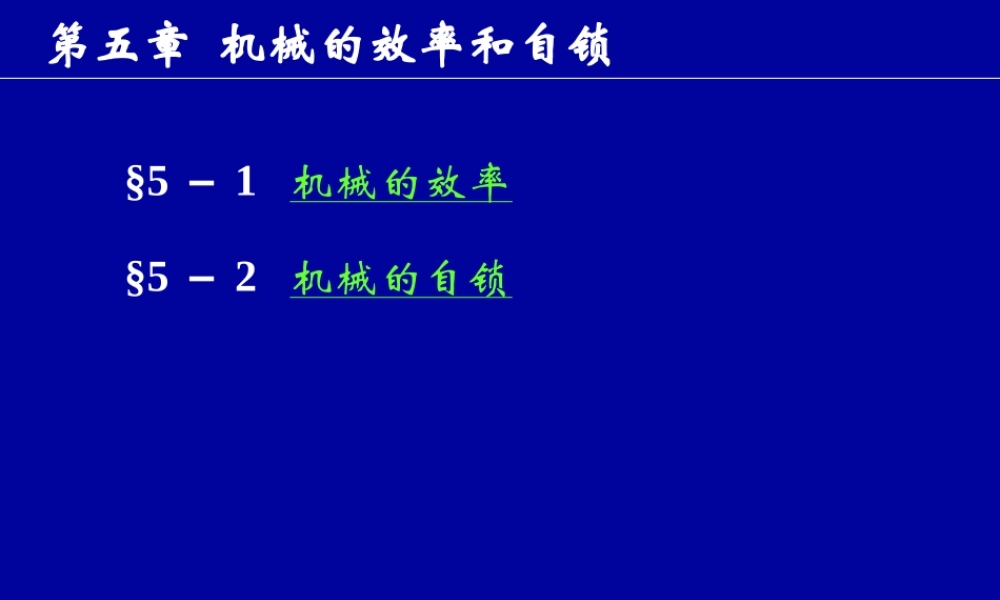

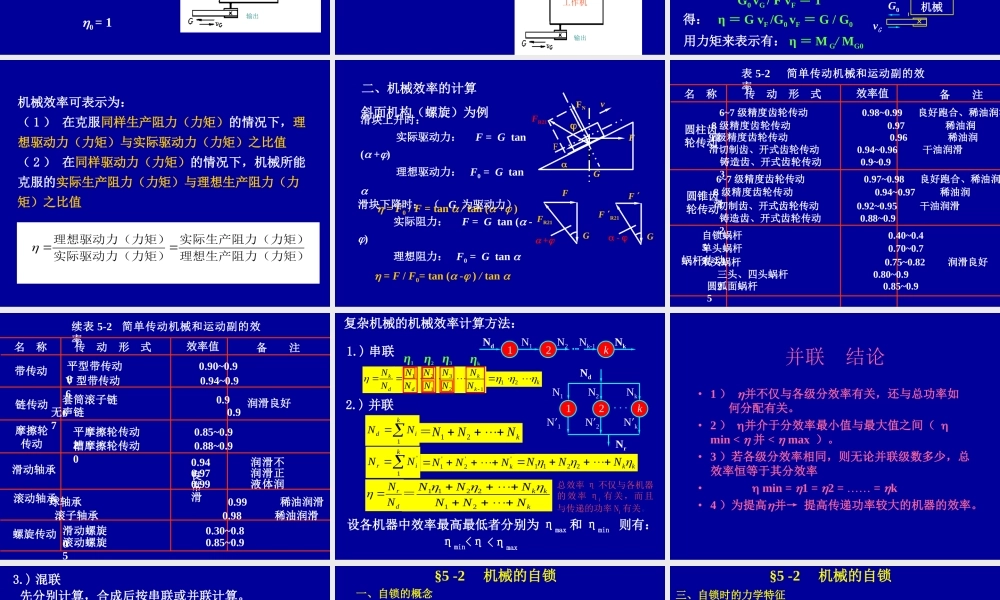

第五章机械的效率和自锁§5－1机械的效率§5－2机械的自锁作者：潘存云教授重力功动能增量有害功有效功驱动功ωmtω一、机械运转时的功能关系§5－1机械的效率1.动能方程机械运转时，所有作用在机械上的力都要做功，由能量守恒定律知：所有外力之功等于动能增量2.机械的运转Wd―Wr―Wf±WG=E－0>0输入功大于有害功之和。Wd―Wr―Wf±WG=E－E0a)启动阶段速度0ω,动能0E启动作者：潘存云教授ωmtω稳定运转启动b)稳定运转阶段在一个循环内有Wd―Wr―Wf=E－E0＝0②匀速稳定阶段ω＝常数，任意时刻都有：①变速稳定阶段ω在ωm上下周期波动,ω(t)=ω(t+Tp)WG=0,△E=0Wd=Wr+WfWd―Wr―Wf=E－E0＝0Wd=Wr＋Wfc)停车阶段ω0Wd―Wr―Wf±WG=E－E0<0停止输入功小于有用功与损失功之和。输入功总是等于有用功与损失功之和。§5-1机械的效率一、机械效率及其表达形式1、机械效率Wd=Wr+Wf输入功（驱动力）输出功（生产阻力）损失功（摩擦等）机械效率：=Wr/Wd=1-Wf/Wd机械损失率：=Wf/Wd+=1损失不可避免Wf→>0；<1机械稳定运转时，其输入、输出功满足一、机械效率及其表达形式）功表示法：=Wr/Wd=1-Wf/W）功率表示法：=Pr/Pd=1-Pf/Pd）力(或力矩)表示法:2、机械效率的几种表达方式输入输出工作机=Pr/Pd=GvG/FvF若为理想机械(不计摩擦)0=1①设输出功率不变（仍为GvG,生产阻力不变的情况下给定理想驱动力）GvG=F0vF(克服G，需要F0（理想驱动力）(G))=GvG/FvF=GvG/G0vG=G/G0<1输入输出工作机F0vFvGG作者：潘存云教授理想机械对理想机械，当工作阻力G一定时，有理想驱动力F0η0＝Pr/Pd=GvG/F0vF代入得η＝F0vF/FvF＝F0/F用力矩来表示有η＝Md0/Md＝1同理：当驱动力F一定时，理想工作阻力为G0：G0vG/FvF＝1得：η＝GvF/G0vF＝G/G0用力矩来表示有：η＝MG/MG0理想机械FvFvGG0FvFvGG机械若为理想机械(不计摩擦)0=1理想生产阻力（力矩）实际生产阻力（力矩）实际驱动力（力矩）理想驱动力（力矩）机械效率可表示为：（1）在克服同样生产阻力（力矩）的情况下，理想驱动力（力矩）与实际驱动力（力矩）之比值（2）在同样驱动力（力矩）的情况下，机械所能克服的实际生产阻力（力矩）与理想生产阻力（力矩）之比值二、机械效率的计算斜面机构（螺旋）为例GFFNFFR21vFGFR21+...
