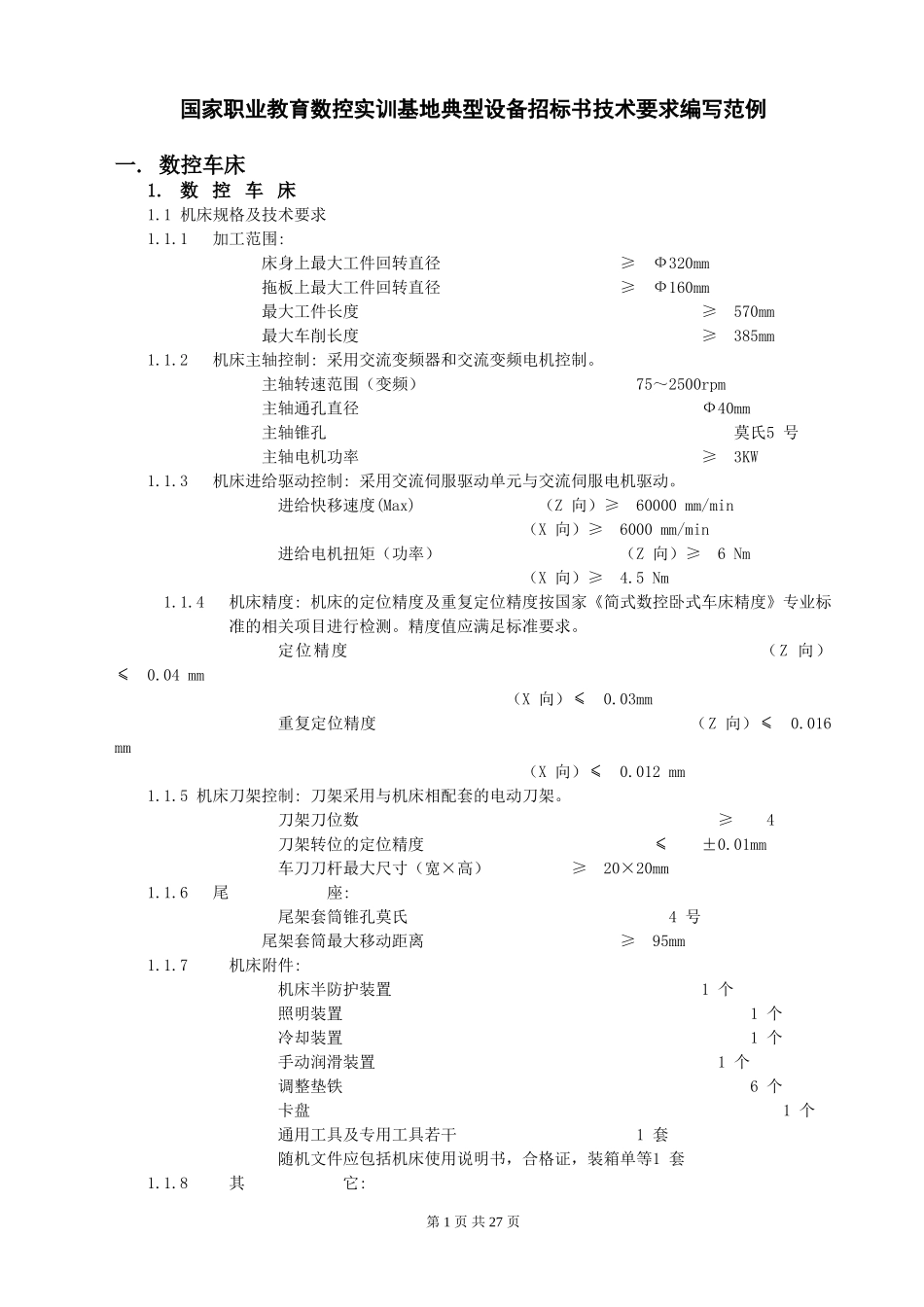

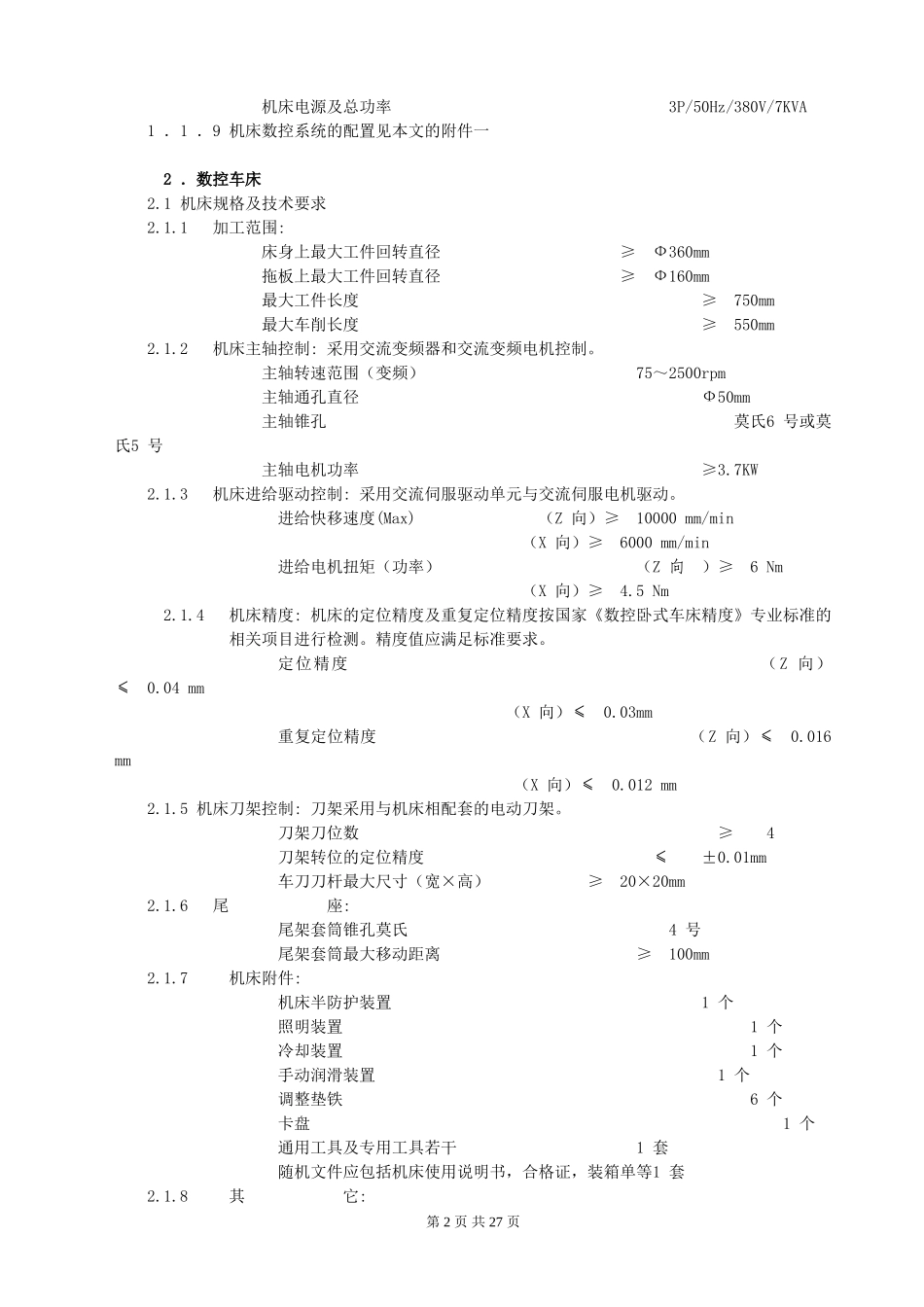

国家职业教育数控实训基地典型设备招标书技术要求编写范例一.数控车床1.数控车床1.1机床规格及技术要求1.1.1加工范围:床身上最大工件回转直径≥Ф320mm拖板上最大工件回转直径≥Ф160mm最大工件长度≥570mm最大车削长度≥385mm1.1.2机床主轴控制:采用交流变频器和交流变频电机控制。主轴转速范围（变频）75～2500rpm主轴通孔直径Ф40mm主轴锥孔莫氏5号主轴电机功率≥3KW1.1.3机床进给驱动控制:采用交流伺服驱动单元与交流伺服电机驱动。进给快移速度(Max)（Z向）≥60000mm/min（X向）≥6000mm/min进给电机扭矩（功率）（Z向）≥6Nm（X向）≥4.5Nm1.1.4机床精度:机床的定位精度及重复定位精度按国家《简式数控卧式车床精度》专业标准的相关项目进行检测。精度值应满足标准要求。定位精度（Z向）≤0.04mm（X向）≤0.03mm重复定位精度（Z向）≤0.016mm（X向）≤0.012mm1.1.5机床刀架控制:刀架采用与机床相配套的电动刀架。刀架刀位数≥4刀架转位的定位精度≤±0.01mm车刀刀杆最大尺寸（宽×高）≥20×20mm1.1.6尾座:尾架套筒锥孔莫氏4号尾架套筒最大移动距离≥95mm1.1.7机床附件:机床半防护装置1个照明装置1个冷却装置1个手动润滑装置1个调整垫铁6个卡盘1个通用工具及专用工具若干1套随机文件应包括机床使用说明书，合格证，装箱单等1套1.1.8其它:第1页共27页机床电源及总功率3P/50Hz/380V/7KVA1．1．9机床数控系统的配置见本文的附件一2．数控车床2.1机床规格及技术要求2.1.1加工范围:床身上最大工件回转直径≥Ф360mm拖板上最大工件回转直径≥Ф160mm最大工件长度≥750mm最大车削长度≥550mm2.1.2机床主轴控制:采用交流变频器和交流变频电机控制。主轴转速范围（变频）75～2500rpm主轴通孔直径Ф50mm主轴锥孔莫氏6号或莫氏5号主轴电机功率≥3.7KW2.1.3机床进给驱动控制:采用交流伺服驱动单元与交流伺服电机驱动。进给快移速度(Max)（Z向）≥10000mm/min（X向）≥6000mm/min进给电机扭矩（功率）（Z向）≥6Nm（X向）≥4.5Nm2.1.4机床精度:机床的定位精度及重复定位精度按国家《数控卧式车床精度》专业标准的相关项目进行检测。精度值应满足标准要求。定位精度（Z向）≤0.04mm（X向）≤0.03mm重复定位精度（Z向）≤0.016mm（X向）≤0.012mm2.1.5机床刀架控制:刀架采用与机床相配套的电动刀架。刀架刀位数≥4刀架转位的定位精度≤±0.01mm车刀刀杆最大尺寸（宽×高）≥20×20mm2.1.6尾座:尾架套筒锥孔莫氏4号尾架套筒最大移动距离≥100mm2.1.7机床附件:...
