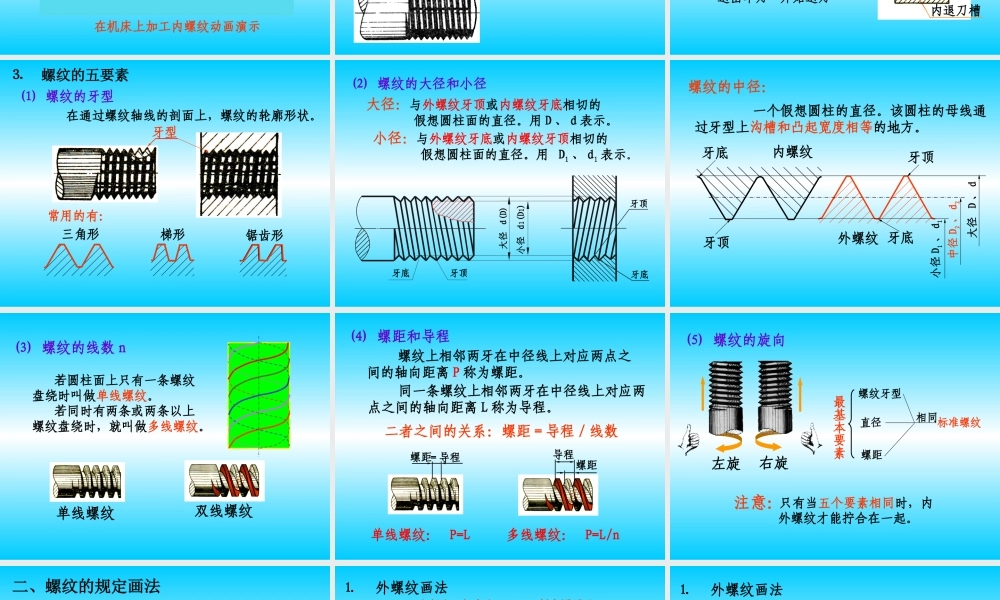

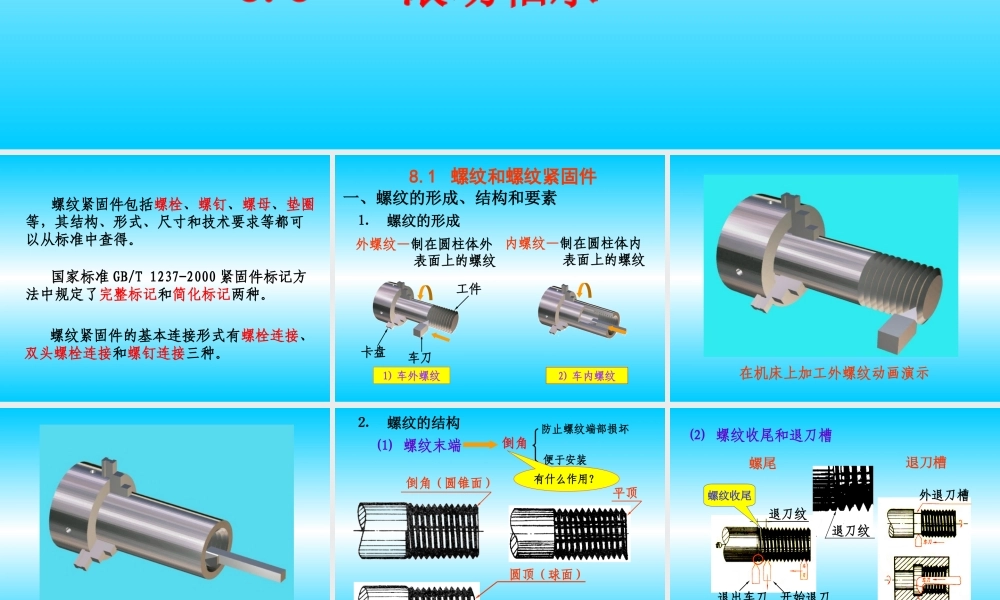

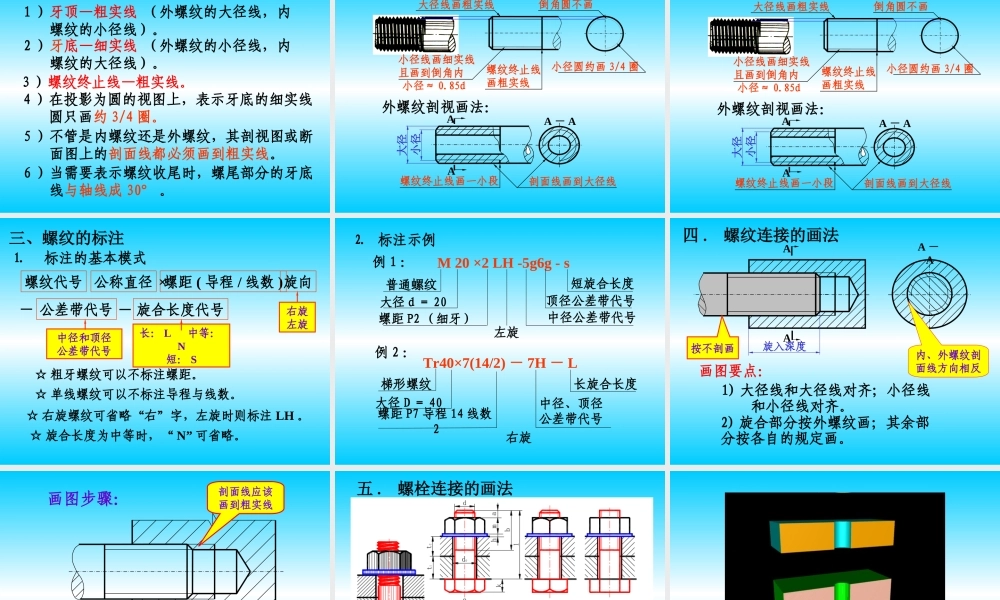

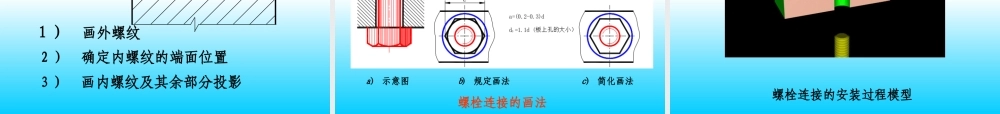

8.1螺纹和螺纹紧固件8.2齿轮8.3键与销8.4弹簧8.5滚动轴承第八章紧固件与常用件螺纹紧固件包括螺栓、螺钉、螺母、垫圈等，其结构、形式、尺寸和技术要求等都可以从标准中查得。国家标准GB/T1237-2000紧固件标记方法中规定了完整标记和简化标记两种。螺纹紧固件的基本连接形式有螺栓连接、双头螺栓连接和螺钉连接三种。8.1螺纹和螺纹紧固件一、螺纹的形成、结构和要素⒈螺纹的形成工件卡盘车刀1)车外螺纹2)车内螺纹外螺纹—制在圆柱体外表面上的螺纹内螺纹—制在圆柱体内表面上的螺纹在机床上加工外螺纹动画演示在机床上加工内螺纹动画演示⒉螺纹的结构⑴螺纹末端倒角（圆锥面）平顶圆顶（球面）倒角防止螺纹端部损坏便于安装有什么作用？退刀槽螺尾⑵螺纹收尾和退刀槽退刀纹螺纹收尾开始退刀退出车刀外退刀槽内退刀槽退刀纹⒊螺纹的五要素⑴螺纹的牙型三角形在通过螺纹轴线的剖面上，螺纹的轮廓形状。梯形锯齿形常用的有：牙型⑵螺纹的大径和小径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。用D、d表示。小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。用D1、d1表示。大径d(D)小径d1(D1)牙底牙顶牙顶牙底外螺纹内螺纹牙顶牙底牙底牙顶大径D、d小径D1、d1中径D2、d2螺纹的中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。⑶螺纹的线数n若圆柱面上只有一条螺纹盘绕时叫做单线螺纹。若同时有两条或两条以上螺纹盘绕时，就叫做多线螺纹。单线螺纹双线螺纹⑷螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。单线螺纹：P=L多线螺纹：P=L/n螺距=导程螺距导程二者之间的关系：螺距=导程/线数⑸螺纹的旋向右旋左旋只有当五个要素相同时，内外螺纹才能拧合在一起。注意：最基本要素螺纹牙型直径螺距相同标准螺纹二、螺纹的规定画法1）牙顶—粗实线(外螺纹的大径线，内螺纹的小径线)。2）牙底—细实线(外螺纹的小径线，内螺纹的大径线)。4）在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。3）螺纹终止线—粗实线。6）当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。5）不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。螺纹终止线画粗实线⒈外螺纹画法大径线画粗实线小径线画细实线且画到倒角内小径≈0.85d倒角圆不画小径圆约画3/4圈外螺纹剖视画法：小径大径A－A螺纹终止线画一小...
