第十三讲 螺纹与螺纹连接 (2).pptVIP免费

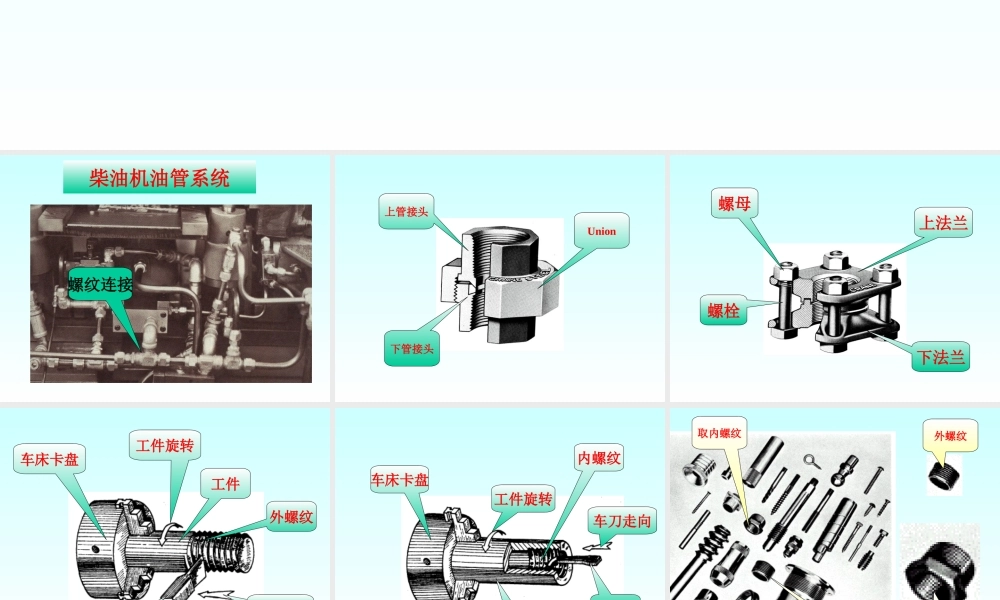

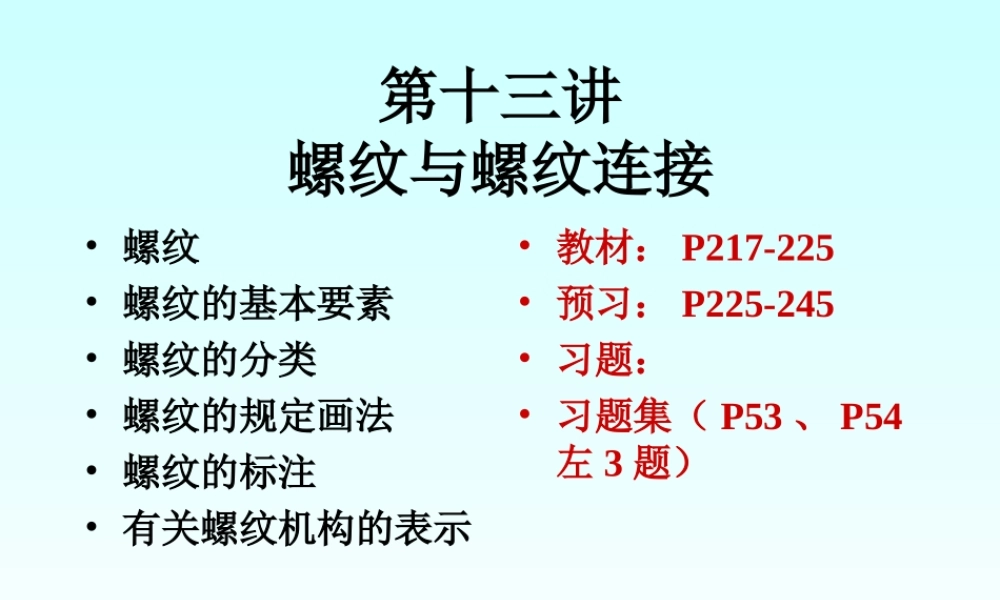

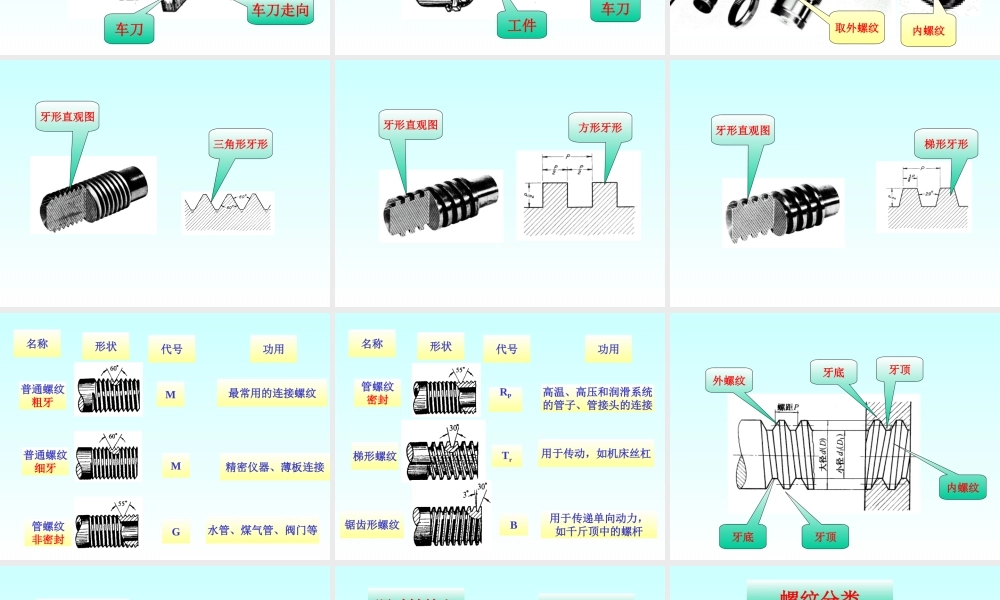

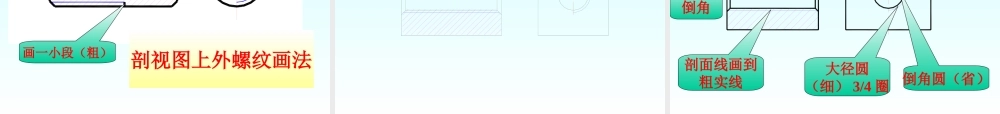

第十三讲螺纹与螺纹连接•螺纹•螺纹的基本要素•螺纹的分类•螺纹的规定画法•螺纹的标注•有关螺纹机构的表示•教材：P217-225•预习：P225-245•习题：•习题集（P53、P54左3题）柴油机油管系统螺纹连接上管接头下管接头Union螺栓螺母下法兰上法兰车刀车刀走向工件工件旋转车床卡盘外螺纹车刀车刀走向工件工件旋转车床卡盘内螺纹取外螺纹取内螺纹外螺纹内螺纹牙形直观图三角形牙形牙形直观图方形牙形牙形直观图梯形牙形名称形状代号功用普通螺纹粗牙普通螺纹细牙管螺纹非密封MMG最常用的连接螺纹精密仪器、薄板连接水管、煤气管、阀门等管螺纹密封名称形状代号功用RP高温、高压和润滑系统的管子、管接头的连接梯形螺纹Tr锯齿形螺纹用于传动，如机床丝杠B用于传递单向动力，如千斤顶中的螺杆牙底外螺纹内螺纹牙底牙顶牙顶导程等于螺距导程螺距单线螺纹双线螺纹顺时针旋入逆时针旋入右旋左旋螺纹分类标准螺纹牙型直径螺距符合标准牙型不符合标准非标准螺纹外螺纹画法大径（粗）小径（细）螺纹终止线（粗）倒角小径画入倒角大径圆（粗）小径圆（细）3/4圈0.85d倒角圆（省）小径线画到头画一小段（粗）剖面线画到粗实线剖视图上外螺纹画法倒角圆（省）内螺纹画法倒角大径（细）小径圆（粗）0.85d剖面线画到粗实线小径（粗）大径圆（细）3/4圈倒角圆（省）大径（细）螺纹终止线（粗）大径（细）3/4圈倒角小径（粗）剖面线画到粗实线锥角120o小径（粗）0.85d倒角圆（省）钻头光孔锥坑丝锥螺纹深L光孔深HAAAAAAAA连接处按外螺纹画非连接处按各自的画法画注意：1.同一零件在不同视图上的倾斜方向应一致2.剖面线从粗实线始到粗实线止旋入终止位置实心件画法螺纹的标注螺纹特征代号公称直径螺距×旋向–公差带代号旋合长度代号–（适用于单线螺纹）螺纹特征代号公称直径导程（P螺距）×旋向–公差带代号旋合长度代号–（适用于多线螺纹）例如M16×2右-5g6g-N顶径公差带代号中径公差带代号M20-5g6g245º2560M20-6G6040245º普通粗牙螺纹标注锯齿形螺纹标注梯形螺纹标注圆锥管螺纹标注普通细牙螺纹标注圆柱螺纹标注48Ø30Ø40非标准螺纹的标注外螺纹倒角外螺纹倒圆内螺纹倒角螺尾长度L外螺纹退刀槽内螺纹退刀槽退刀槽加工螺纹钻头光孔锥坑丝锥螺纹深L光孔深H
