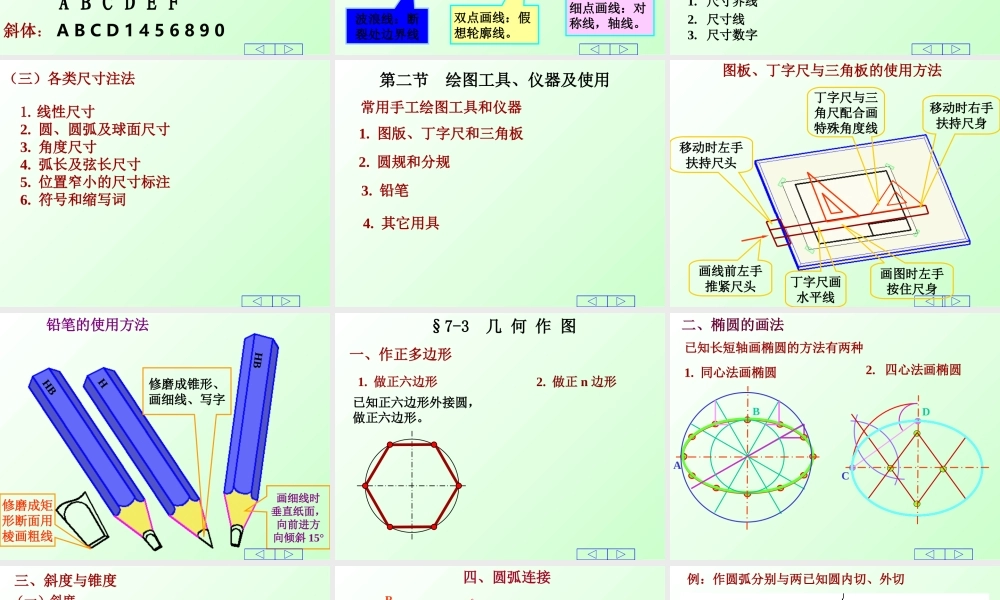

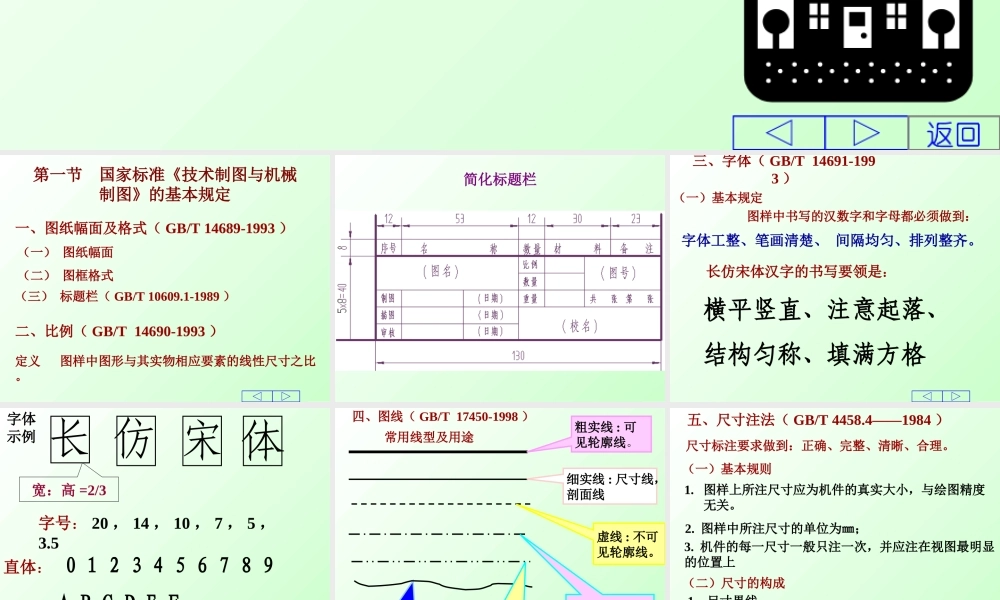

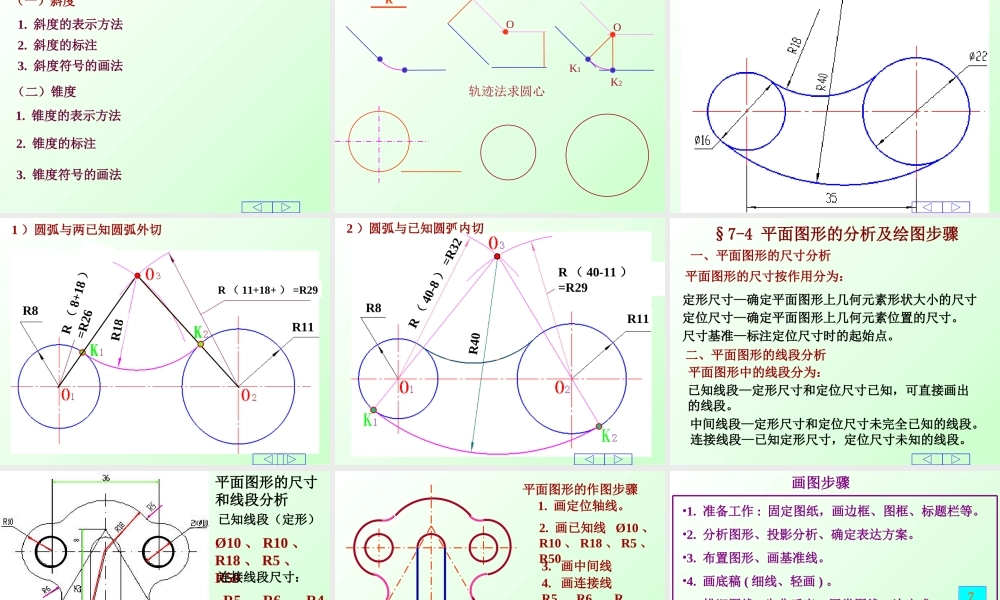

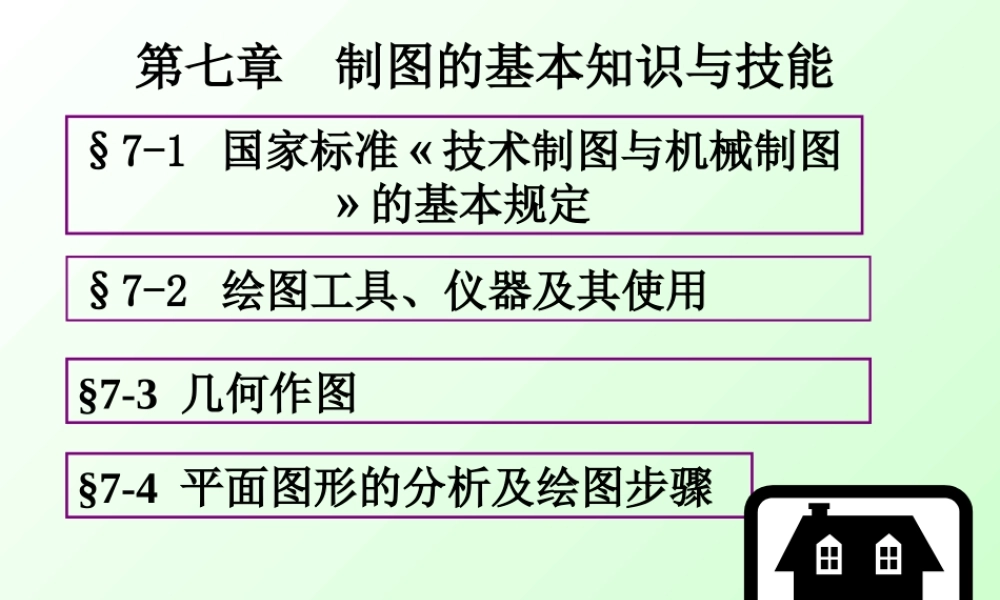

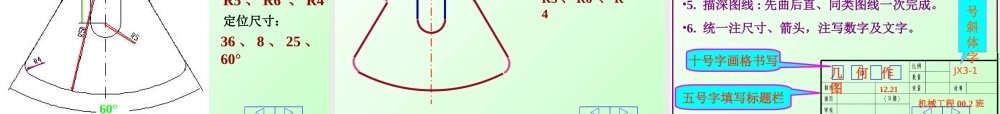

第七章制图的基本知识与技能返回§7-1国家标准«技术制图与机械制图»的基本规定§7-3几何作图§7-4平面图形的分析及绘图步骤§7-2绘图工具、仪器及其使用返回第一节国家标准《技术制图与机械制图》的基本规定一、图纸幅面及格式（GB/T14689-1993）（三）标题栏（GB/T10609.1-1989）（二）图框格式（一）图纸幅面二、比例（GB/T14690-1993）定义图样中图形与其实物相应要素的线性尺寸之比。简化标题栏三、字体（GB/T14691-1993）（一）基本规定图样中书写的汉数字和字母都必须做到：横平竖直、注意起落、结构匀称、填满方格长仿宋体汉字的书写要领是：字体工整、笔画清楚、间隔均匀、排列整齐。字体示例长仿宋体宽：高=2/3字号：20，14，10，7，5，3.5直体：0123456789ABCDEF斜体：ABCD1456890常用线型及用途粗实线:可见轮廓线。细实线:尺寸线，剖面线虚线:不可见轮廓线。细点画线：对称线，轴线。波浪线：断裂处边界线双点画线：假想轮廓线。四、图线（GB/T17450-1998）五、尺寸注法（GB/T4458.4——1984）尺寸标注要求做到：正确、完整、清晰、合理。（一）基本规则1.图样上所注尺寸应为机件的真实大小，与绘图精度无关。（二）尺寸的构成2.图样中所注尺寸的单位为㎜；3.机件的每一尺寸一般只注一次，并应注在视图最明显的位置上1.尺寸界线2.尺寸线3.尺寸数字1.线性尺寸2.圆、圆弧及球面尺寸3.角度尺寸4.弧长及弦长尺寸5.位置窄小的尺寸标注6.符号和缩写词（三）各类尺寸注法第二节绘图工具、仪器及使用4.其它用具常用手工绘图工具和仪器1.图版、丁字尺和三角板2.圆规和分规3.铅笔图板、丁字尺与三角板的使用方法移动时左手扶持尺头移动时右手扶持尺身画图时左手按住尺身画线前左手推紧尺头丁字尺画水平线丁字尺与三角尺配合画特殊角度线HHBHB铅笔的使用方法修磨成矩形断面用棱画粗线修磨成锥形、画细线、写字画细线时垂直纸面，向前进方向倾斜15°§7-3几何作图一、作正多边形已知正六边形外接圆，做正六边形。2.做正n边形1.做正六边形已知长短轴画椭圆的方法有两种ABCD二、椭圆的画法1.同心法画椭圆2.四心法画椭圆三、斜度与锥度（一）斜度1.斜度的表示方法2.斜度的标注3.斜度符号的画法（二）锥度1.锥度的表示方法2.锥度的标注3.锥度符号的画法OOK1K2R四、圆弧连接轨迹法求圆心例：作圆弧分别与两已知圆内切、外切1）圆弧与两已知圆弧外切R（11+18+）=R29R（8+18）=R26R8R11R182）圆弧与已知圆弧内切R（40-11）=R29R（40-8）=R32R8R11R40§7-4...
