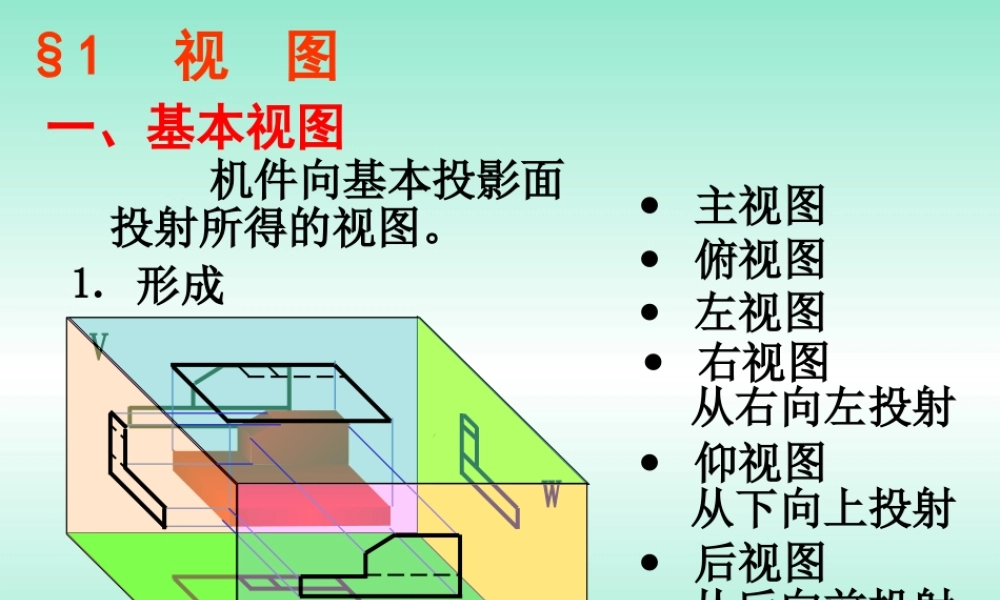

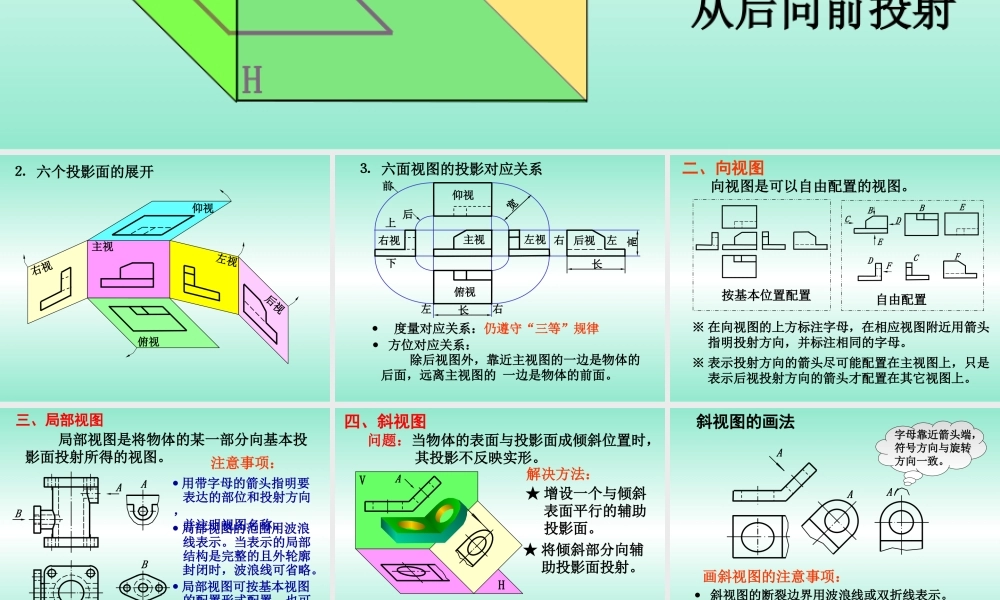

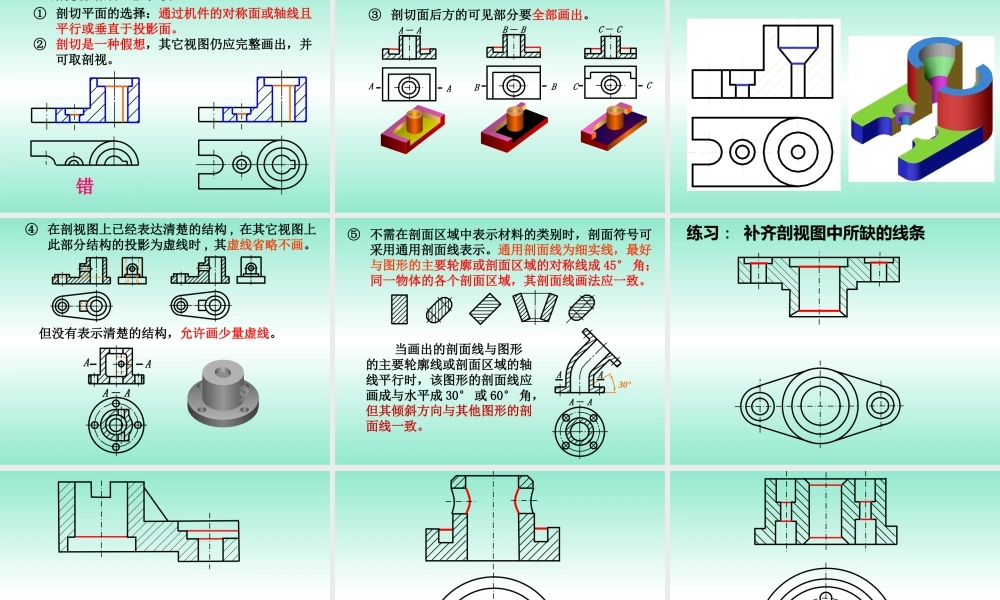

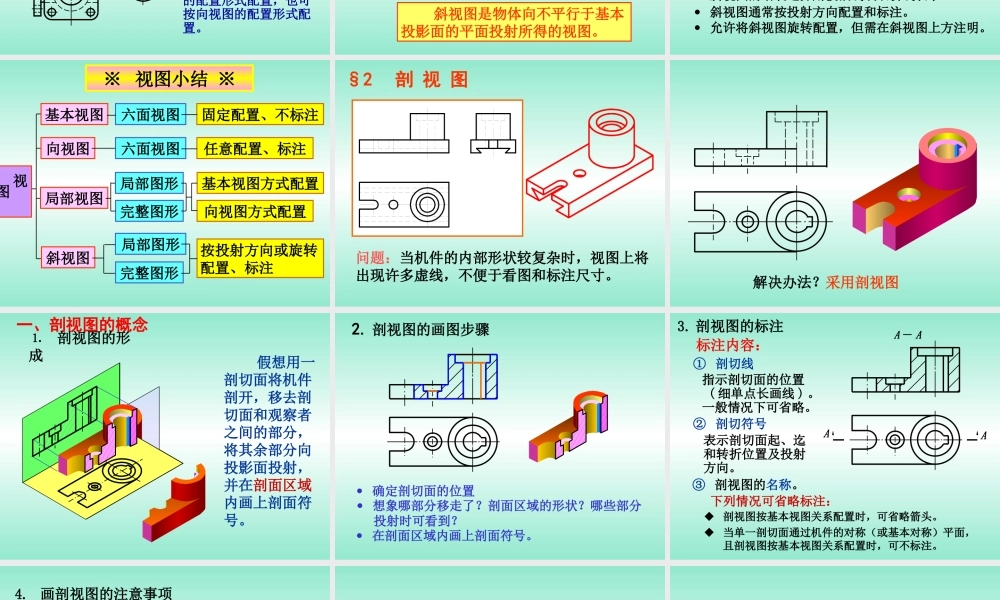

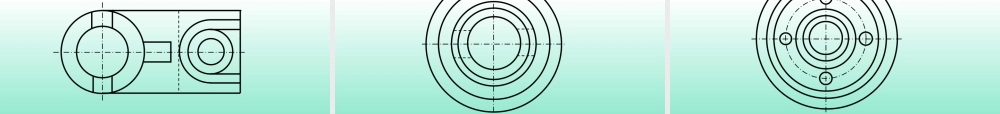

一、基本视图右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射机件向基本投影面投射所得的视图。VWH§1视图⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长二、向视图向视图是可以自由配置的视图。※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF※表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。按基本位置配置三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。BAAB四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。斜视图是物体向不平行于基本投影面的平面投射所得的视图。VHAAAA斜视图的画法画斜视图的注意事项：斜视图通常按投射方向配置和标注。允许将斜视图旋转配置，但需在斜视图上方注明。斜视图的断裂边界用波浪线或双折线表示。字母靠近箭头端，符号方向与旋转方向一致。※视图小结※基本视图向视图局部视图斜视图六面视图六面视图局部图形完整图形局部图形完整图形固定配置、不标注任意配置、标注基本视图方式配置向视图方式配置按投射方向或旋转配置、标注视图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。§2剖视图解决办法？采用剖视图一、剖视图的概念⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。2.剖视图的画图步骤确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。3.剖视图的标注②剖切符号③剖视图的名称。标注内容：①剖切线AA－AA指示剖切面的位置(细单点长画线)。一般情况下可省略。表示剖切面起、迄和转折位置及投射方向...
