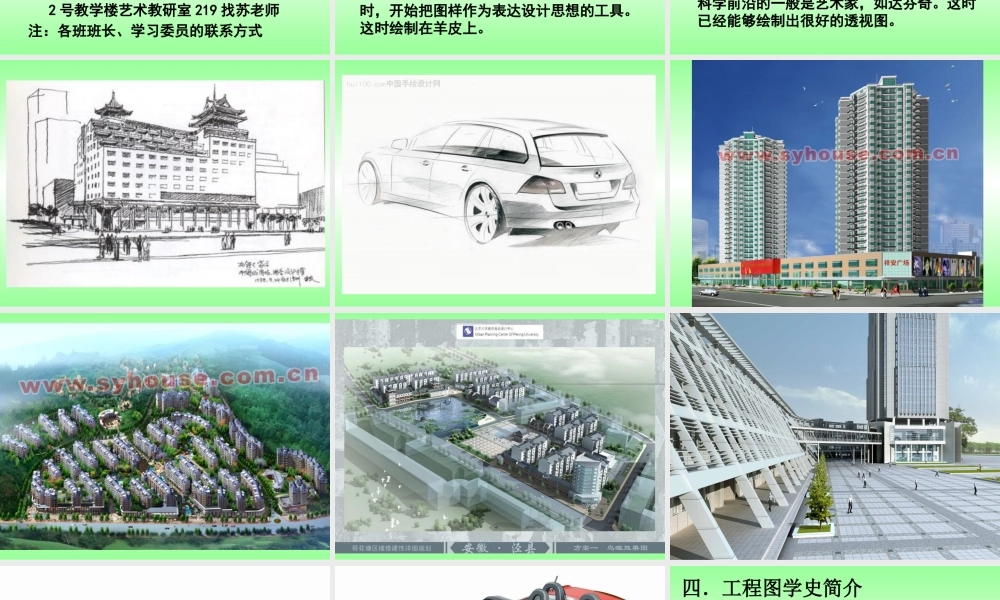

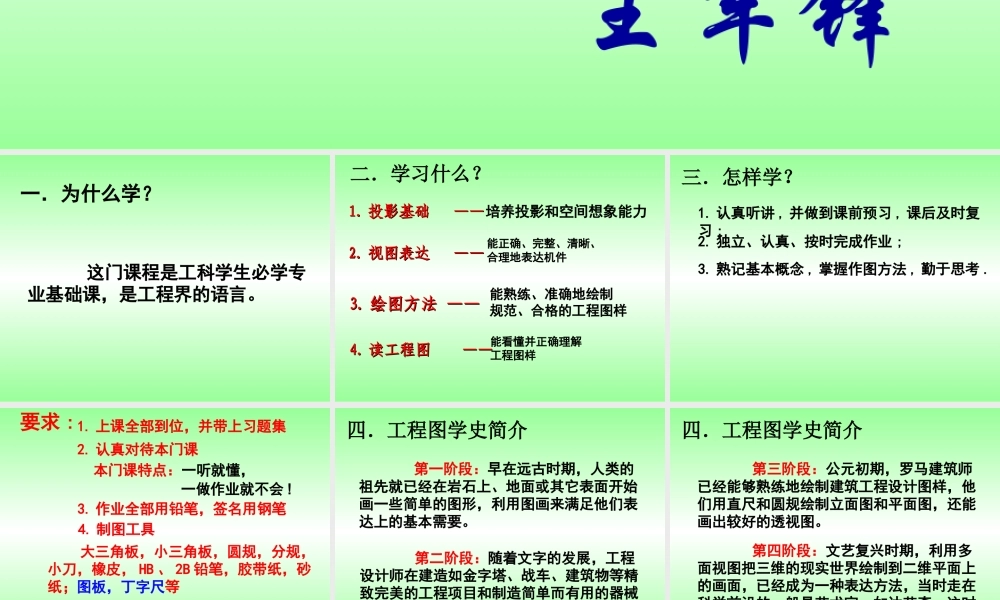

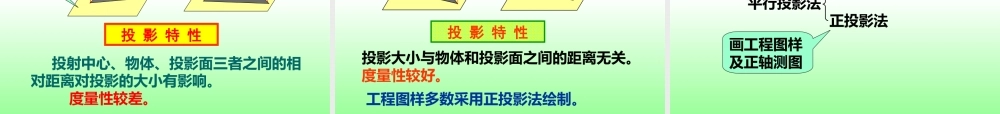

画法几何及制图绪论王军锋一．为什么学？这门课程是工科学生必学专业基础课，是工程界的语言。二．学习什么？1.1.投影基础投影基础————培养投影和空间想象能力2.2.视图表达视图表达————能正确、完整、清晰、合理地表达机件3.3.绘图方法——绘图方法——能熟练、准确地绘制规范、合格的工程图样4.4.读工程图读工程图————能看懂并正确理解工程图样3.熟记基本概念,掌握作图方法,勤于思考.三．怎样学？2.独立、认真、按时完成作业;1.认真听讲,并做到课前预习,课后及时复习;要求:1.上课全部到位，并带上习题集注：各班班长、学习委员的联系方式2.认真对待本门课本门课特点：一听就懂，一做作业就不会!4.制图工具大三角板，小三角板，圆规，分规，小刀，橡皮，HB、2B铅笔，胶带纸，砂纸；图板，丁字尺等2号教学楼艺术教研室219找苏老师3.作业全部用铅笔，签名用钢笔四．工程图学史简介第二阶段：随着文字的发展，工程设计师在建造如金字塔、战车、建筑物等精致完美的工程项目和制造简单而有用的器械时，开始把图样作为表达设计思想的工具。这时绘制在羊皮上。第一阶段：早在远古时期，人类的祖先就已经在岩石上、地面或其它表面开始画一些简单的图形，利用图画来满足他们表达上的基本需要。四．工程图学史简介第四阶段：文艺复兴时期，利用多面视图把三维的现实世界绘制到二维平面上的画面，已经成为一种表达方法，当时走在科学前沿的一般是艺术家，如达芬奇。这时已经能够绘制出很好的透视图。第三阶段：公元初期，罗马建筑师已经能够熟练地绘制建筑工程设计图样，他们用直尺和圆规绘制立面图和平面图，还能画出较好的透视图。四．工程图学史简介第五阶段：工程制图随着生产的继续进步，透视图是一种半直观半经验的方法，不是一种很科学的方法。这时介绍法国的伟大的科学家，叫蒙日。四．工程图学史简介蒙日1746年5月10日生于法国博讷，早年在奥拉托利安学院和里昂三一学院学习;1765～1775年间，先后在梅济耶尔的热尼埃学院任绘图员、技术员和数学教授。1780年当选为法国科学院通讯院士。1795年筹建巴黎综合工科学校，并任校长。1818年7月28日在巴黎病逝。中心投影法三角板影子墙面光线灯投影投影中心物体投影线投影面投射线通过物体，向选定的平面进行投射，并在该面上得到图形的方法——投影法。§3投影法及其分类平行正投影法物体投影面投影线投影中心投影法投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差。投...
