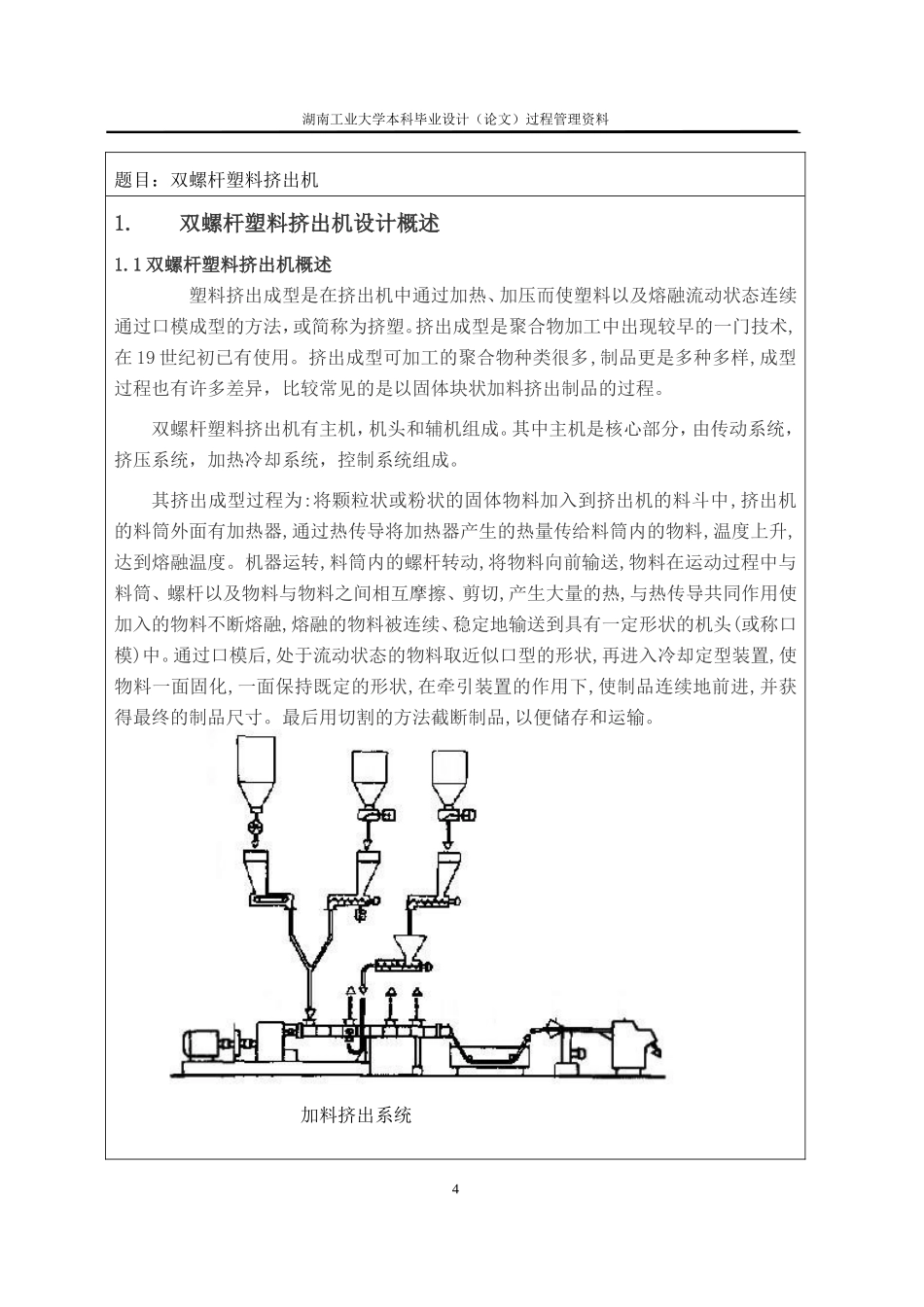

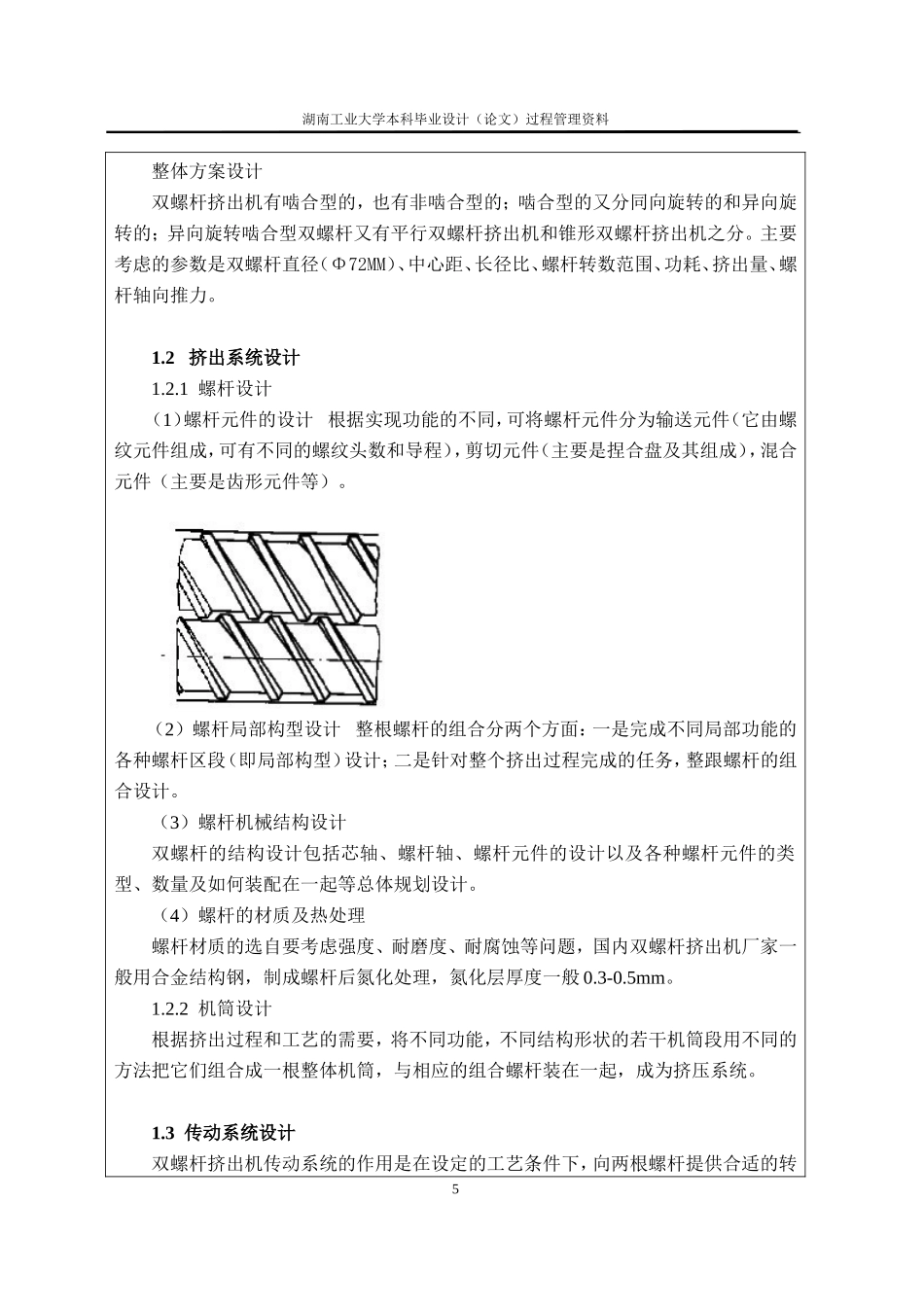

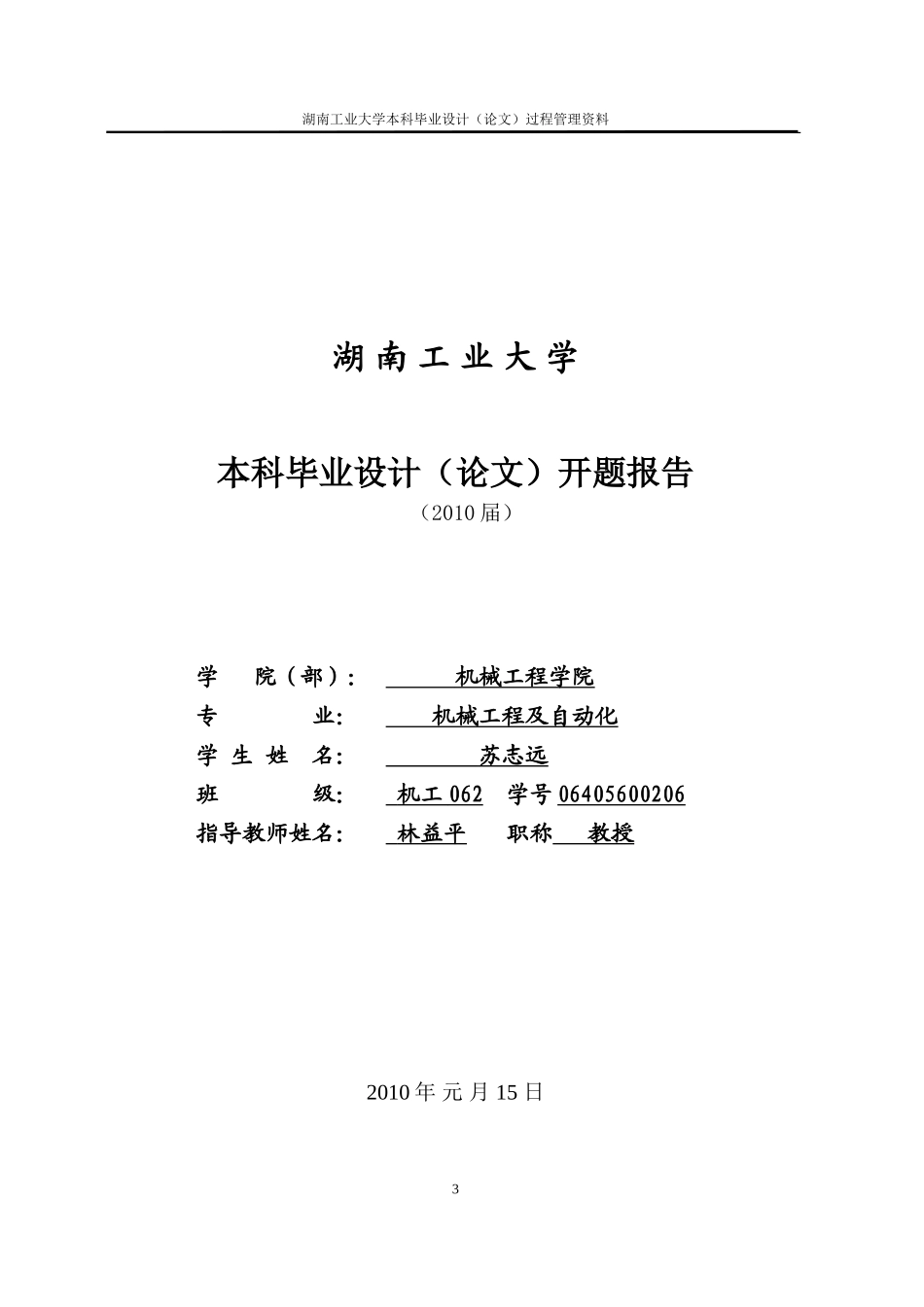

湖南工业大学本科毕业设计（论文）过程管理资料湖南工业大学本科毕业设计（论文）开题报告（2010届）学院（部）：机械工程学院专业：机械工程及自动化学生姓名：苏志远班级：机工062学号06405600206指导教师姓名：林益平职称教授2010年元月15日3湖南工业大学本科毕业设计（论文）过程管理资料题目：双螺杆塑料挤出机1.双螺杆塑料挤出机设计概述1.1双螺杆塑料挤出机概述塑料挤出成型是在挤出机中通过加热、加压而使塑料以及熔融流动状态连续通过口模成型的方法，或简称为挤塑。挤出成型是聚合物加工中出现较早的一门技术,在19世纪初已有使用。挤出成型可加工的聚合物种类很多,制品更是多种多样,成型过程也有许多差异，比较常见的是以固体块状加料挤出制品的过程。双螺杆塑料挤出机有主机，机头和辅机组成。其中主机是核心部分，由传动系统，挤压系统，加热冷却系统，控制系统组成。其挤出成型过程为:将颗粒状或粉状的固体物料加入到挤出机的料斗中,挤出机的料筒外面有加热器,通过热传导将加热器产生的热量传给料筒内的物料,温度上升,达到熔融温度。机器运转,料筒内的螺杆转动,将物料向前输送,物料在运动过程中与料筒、螺杆以及物料与物料之间相互摩擦、剪切,产生大量的热,与热传导共同作用使加入的物料不断熔融,熔融的物料被连续、稳定地输送到具有一定形状的机头(或称口模)中。通过口模后,处于流动状态的物料取近似口型的形状,再进入冷却定型装置,使物料一面固化,一面保持既定的形状,在牵引装置的作用下,使制品连续地前进,并获得最终的制品尺寸。最后用切割的方法截断制品,以便储存和运输。加料挤出系统4湖南工业大学本科毕业设计（论文）过程管理资料整体方案设计双螺杆挤出机有啮合型的，也有非啮合型的；啮合型的又分同向旋转的和异向旋转的；异向旋转啮合型双螺杆又有平行双螺杆挤出机和锥形双螺杆挤出机之分。主要考虑的参数是双螺杆直径（Φ72MM）、中心距、长径比、螺杆转数范围、功耗、挤出量、螺杆轴向推力。1.2挤出系统设计1.2.1螺杆设计（1）螺杆元件的设计根据实现功能的不同，可将螺杆元件分为输送元件（它由螺纹元件组成，可有不同的螺纹头数和导程），剪切元件（主要是捏合盘及其组成），混合元件（主要是齿形元件等）。（2）螺杆局部构型设计整根螺杆的组合分两个方面：一是完成不同局部功能的各种螺杆区段（即局部构型）设计；二是针对整个挤出过程完成的任务，整跟螺杆的组合设计。（3）螺杆机械结构设计双螺杆的结构设计包括芯...
