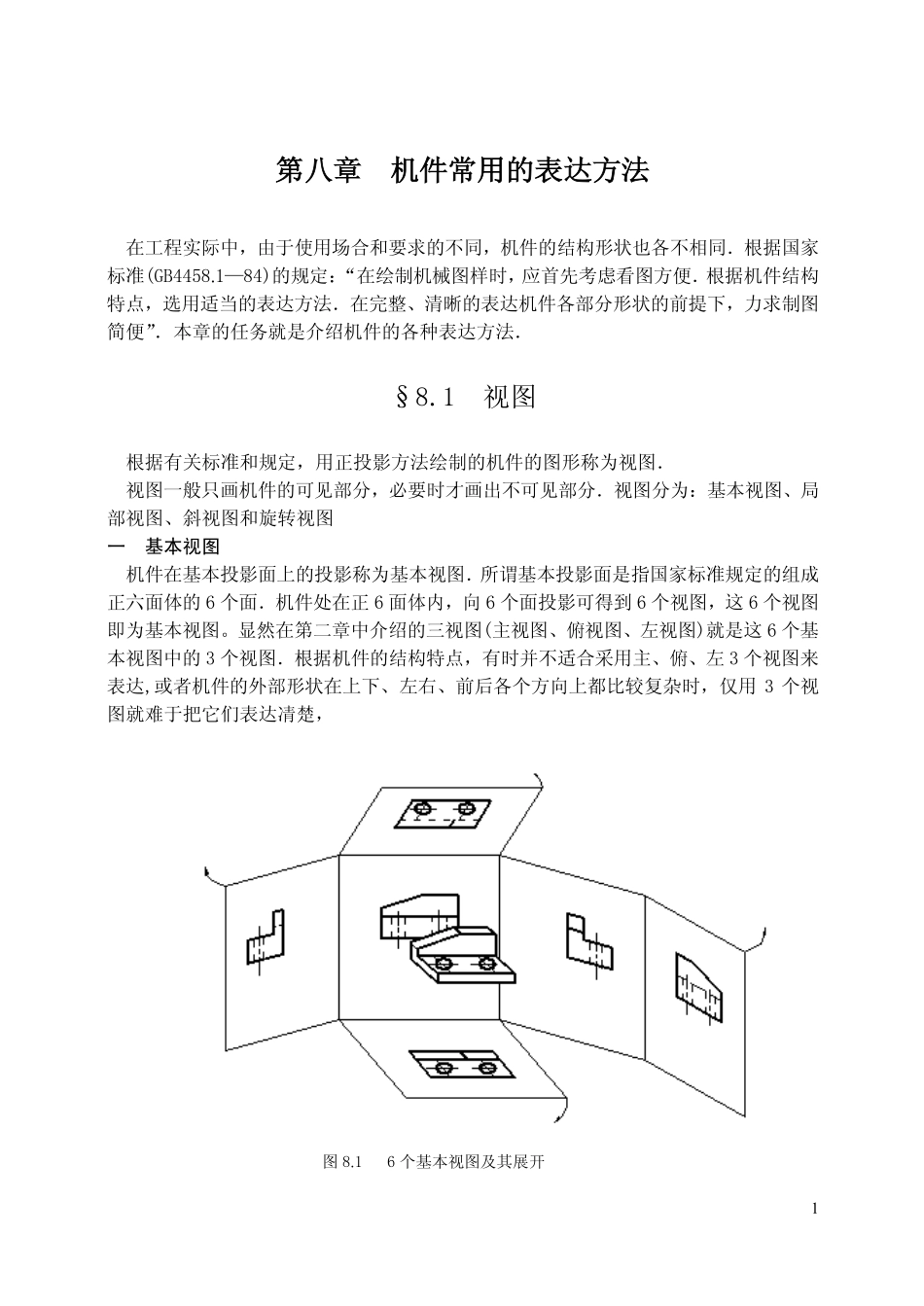

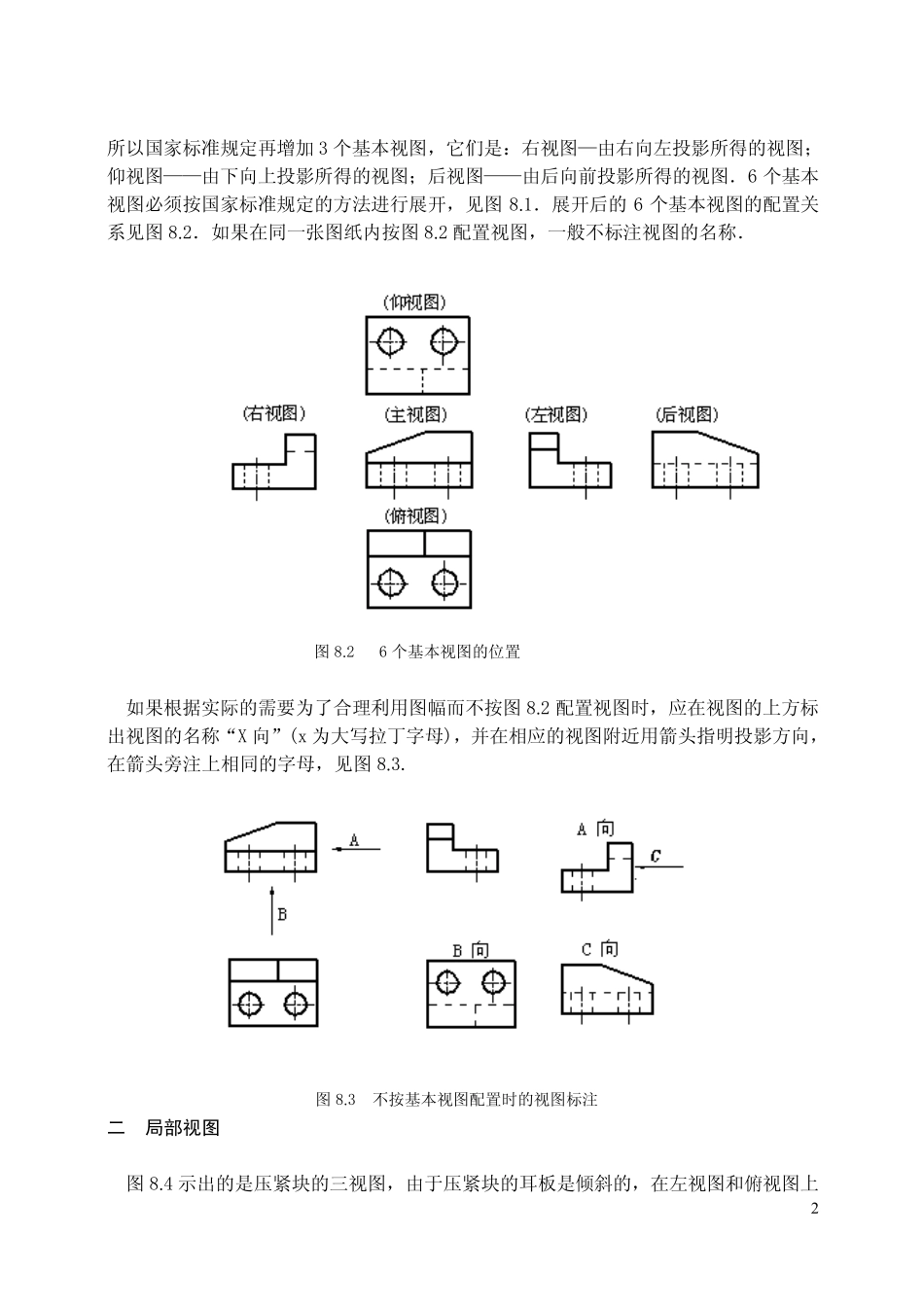

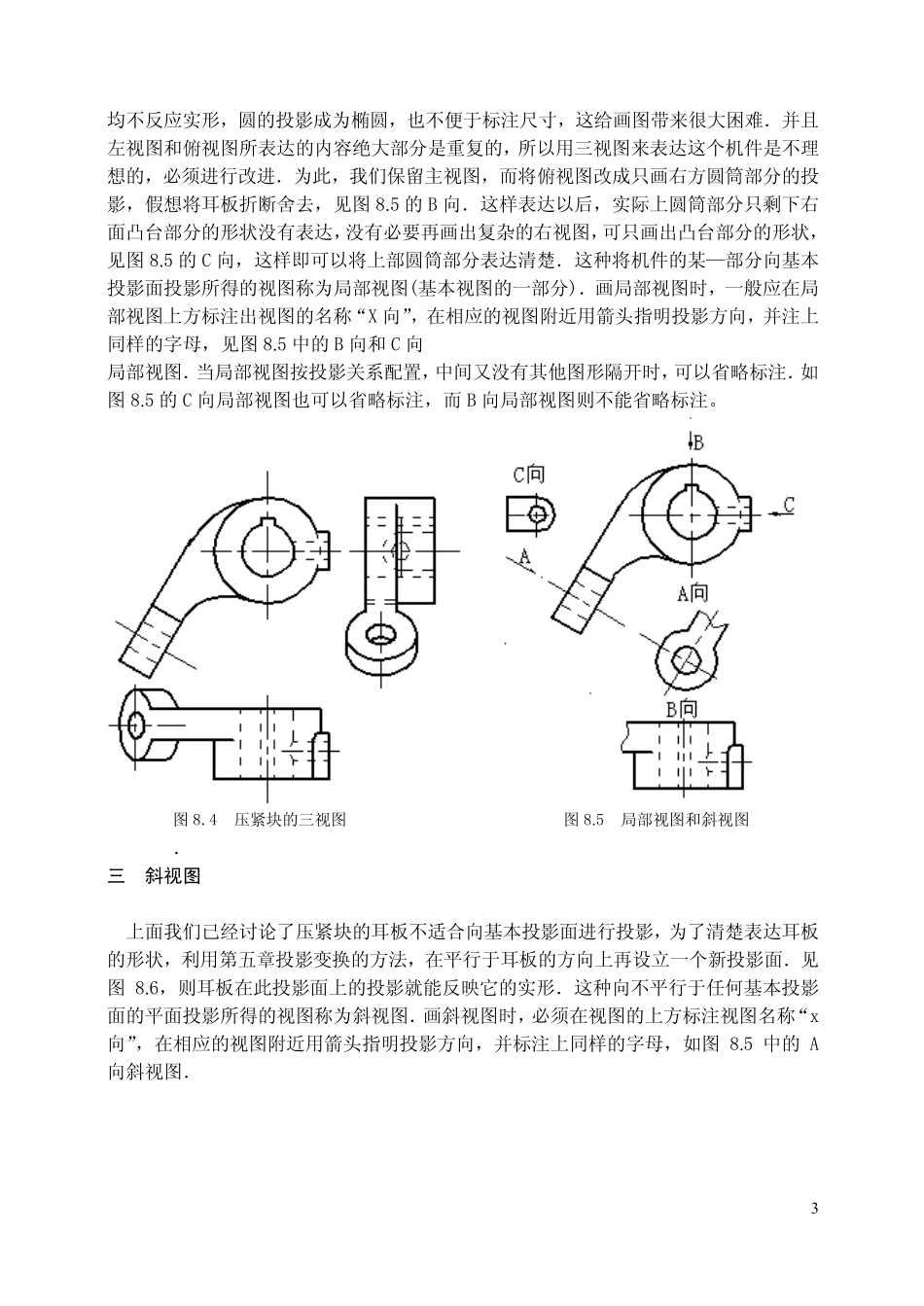

1第八章机件常用的表达方法在工程实际中，由于使用场合和要求的不同，机件的结构形状也各不相同．根据国家标准(GB4458.1—84)的规定：“在绘制机械图样时，应首先考虑看图方便．根据机件结构特点，选用适当的表达方法．在完整、清晰的表达机件各部分形状的前提下，力求制图简便”．本章的任务就是介绍机件的各种表达方法．§8.1视图根据有关标准和规定，用正投影方法绘制的机件的图形称为视图．视图一般只画机件的可见部分，必要时才画出不可见部分．视图分为：基本视图、局部视图、斜视图和旋转视图一基本视图机件在基本投影面上的投影称为基本视图．所谓基本投影面是指国家标准规定的组成正六面体的6个面．机件处在正6面体内，向6个面投影可得到6个视图，这6个视图即为基本视图。显然在第二章中介绍的三视图(主视图、俯视图、左视图)就是这6个基本视图中的3个视图．根据机件的结构特点，有时并不适合采用主、俯、左3个视图来表达,或者机件的外部形状在上下、左右、前后各个方向上都比较复杂时，仅用3个视图就难于把它们表达凊楚，图8.16个基本视图及其展开2所以国家标准规定再增加3个基本视图，它们是：右视图—由右向左投影所得的视图；仰视图——由下向上投影所得的视图；后视图——由后向前投影所得的视图．6个基本视图必须按国家标准规定的方法进行展开，见图8.1．展开后的6个基本视图的配置关系见图8.2．如果在同一张图纸内按图8.2配置视图，一般不标注视图的名称．图8.26个基本视图的位置如果根据实际的需要为了合理利用图幅而不按图8.2配置视图时，应在视图的上方标出视图的名称“X向”(x为大写拉丁字母)，并在相应的视图附近用箭头指明投影方向，在箭头旁注上相同的字母，见图8.3.图8.3不按基本视图配置时的视图标注二局部视图图8.4示出的是压紧块的三视图，由于压紧块的耳板是倾斜的，在左视图和俯视图上3均不反应实形，圆的投影成为椭圆，也不便于标注尺寸，这给画图带来很大困难．并且左视图和俯视图所表达的内容绝大部分是重复的，所以用三视图来表达这个机件是不理想的，必须进行改进．为此，我们保留主视图，而将俯视图改成只画右方圆筒部分的投影，假想将耳板折断舍去，见图8.5的B向．这样表达以后，实际上圆筒部分只剩下右面凸台部分的形状没有表达，没有必要再画出复杂的右视图，可只画出凸台部分的形状，见图8.5的C向，这样即可以将上部圆筒部分表达清楚．这种将机件的某—部分向基本投影面投影所得的视图称为局部视图(基本视...
