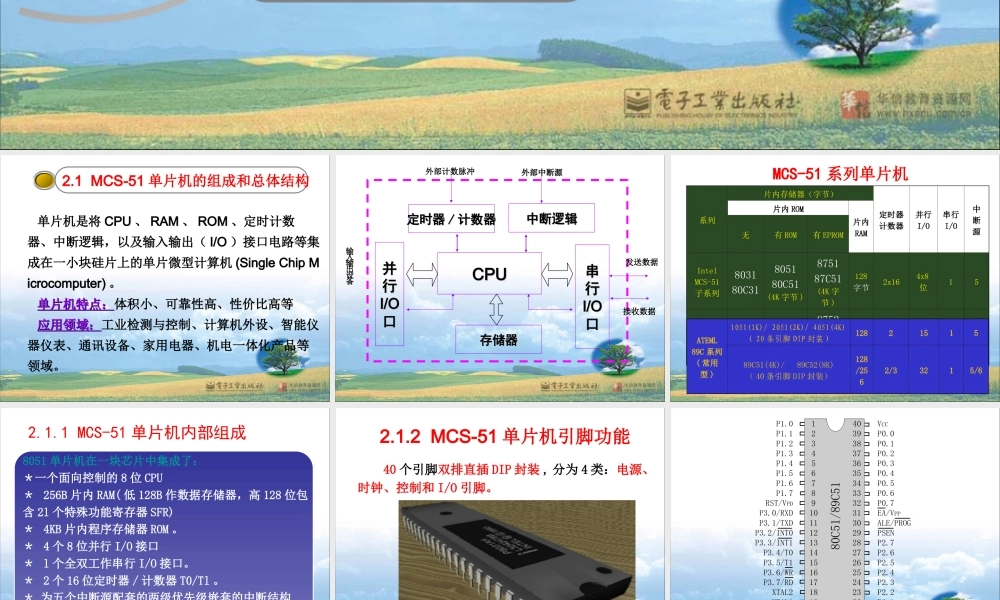

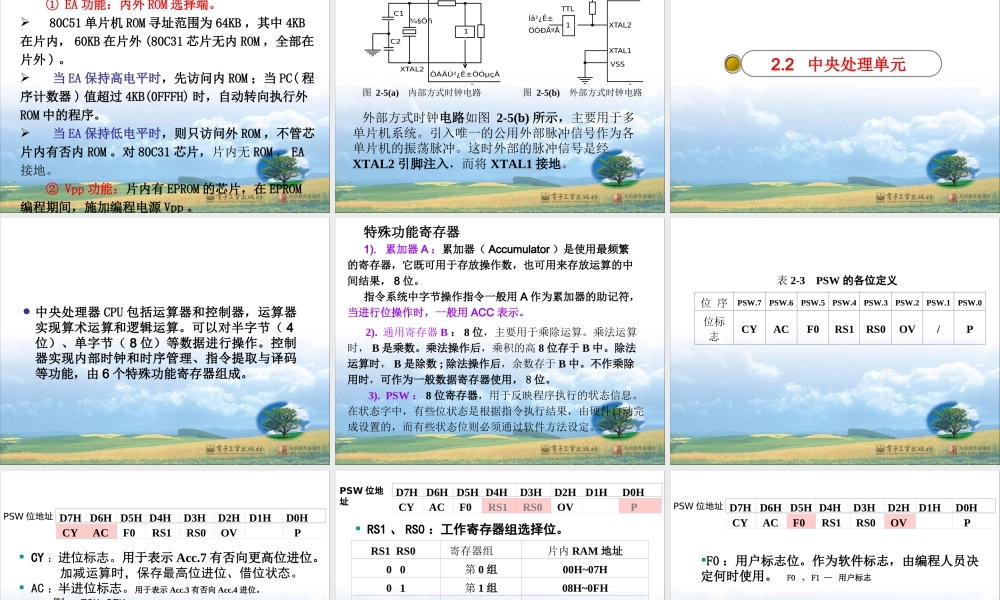

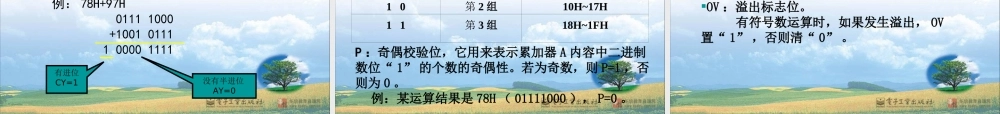

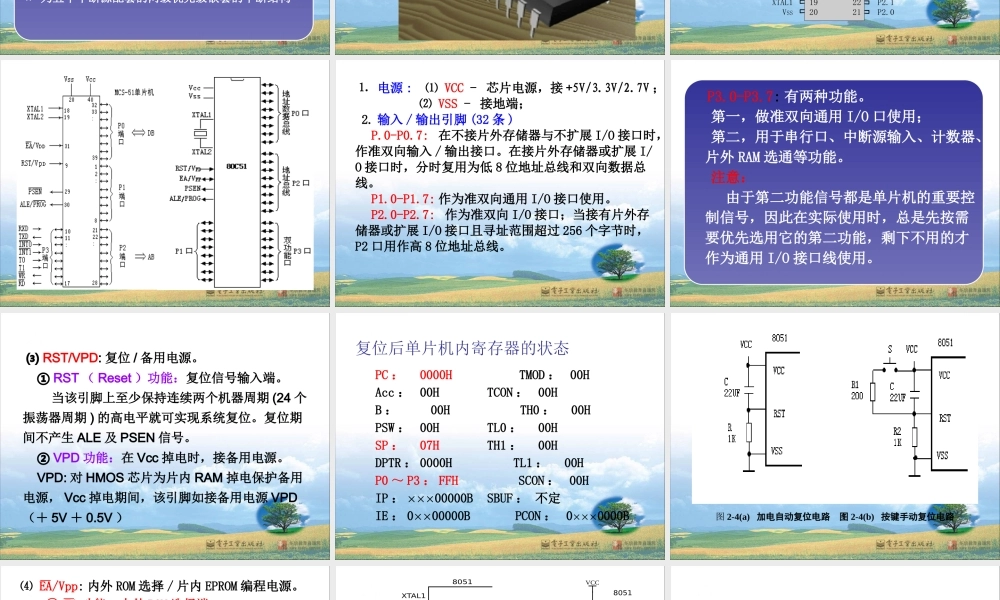

单片机最小系统存储器中央处理单元（CPU）MCS-51单片机的组成和总体结构第二章第二章MCS-51MCS-51单片机的单片机的结构结构并行I/O接口单片机是将CPU、RAM、ROM、定时计数器、中断逻辑，以及输入输出（I/O）接口电路等集成在一小块硅片上的单片微型计算机(SingleChipMicrocomputer)。单片机特点：单片机特点：体积小、可靠性高、性价比高等应用领域：应用领域：工业检测与控制、计算机外设、智能仪器仪表、通讯设备、家用电器、机电一体化产品等领域。2.1MCS-51单片机的组成和总体结构CPUCPU存储器存储器并并行行I/OI/O口口串串行行I/OI/O口口定时器定时器//计数器计数器中断逻辑中断逻辑发送数据接收数据外部计数脉冲外部中断源外部中断源输入输出设备MCS-51系列单片机系列片内存储器（字节）定时器计数器并行I/O串行I/O中断源片内ROM片内RAM无有ROM有EPROMIntelMCS-51子系列803180C31805180C51(4K字节)875187C51(4K字节)128字节2x164x8位15IntelMCS-52子系列803280C32805280C52(8K字节)875287C52(8K字节)256字节3x164x8位16注意：今后将会经常提到ATMEL的AT89C2051/51/52等MCU！ATEML89C系列(常用型)1051(1K)/2051(2K)/4051(4K)（20条引脚DIP封装）1282151589C51(4K)/89C52(8K)（40条引脚DIP封装）128/2562/33215/62.1.1MCS-51单片机内部组成8051单片机在一块芯片中集成了：＊一个面向控制的8位CPU＊256B片内RAM(低128B作数据存储器，高128位包含2l个特殊功能寄存器SFR)＊4KB片内程序存储器ROM。＊4个8位并行I/O接口＊l个全双工作串行I/O接口。＊2个16位定时器/计数器T0/Tl。＊为五个中断源配套的两级优先级嵌套的中断结构40个引脚双排直插DIP封装,分为4类：电源、时钟、控制和I/O引脚。2.1.2MCS-51单片机引脚功能12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST/VPDP3.0/RXDP3.1/TXDP3.2/INT0P3.3/INT1P3.4/T0P3.5/T1P3.6/WRP3.7/RDXTAL2XTAL1VSSVCCP0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/VPPALE/PROGPSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0RSP3.0/RXP3.1/TXXTALXTALP3.2/INTP3.3/INTP3.4/TP3.5/TGN注：类似87LP8XC78X748XC7等等80C51/89C51⒈电源:⑴VCC-芯片电源，接+5V/3.3V/2.7V；⑵VSS-接地端；2.输入/输出引脚(32条)P.0-P0.7:在不接片外存储器与不扩展I/O接口时，作准双向输入/输出接口。在接片外存储器或扩展I/O接口时，分时复用为低8位地址总线和双向数据总线。P1.0-P1.7:作...
