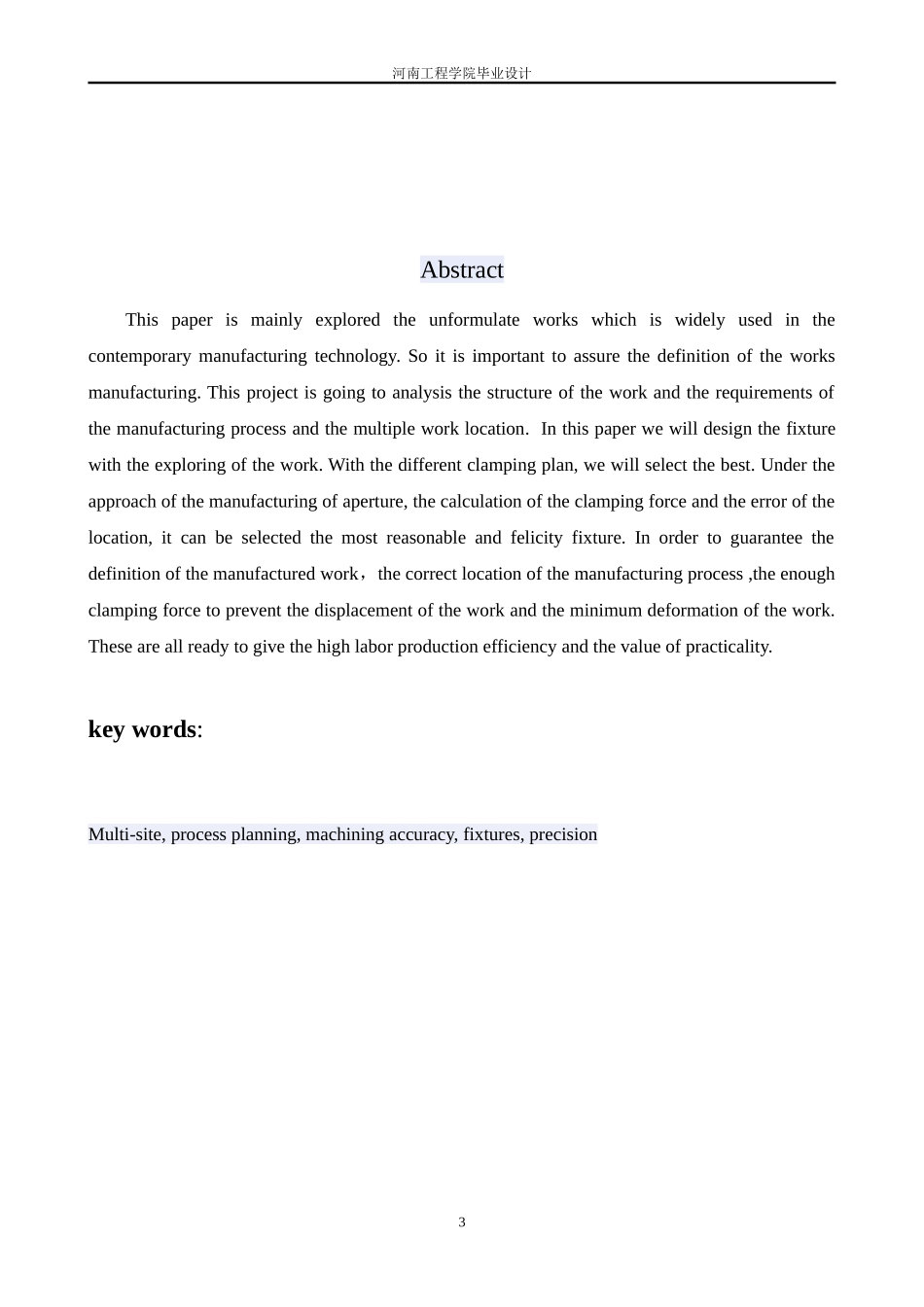

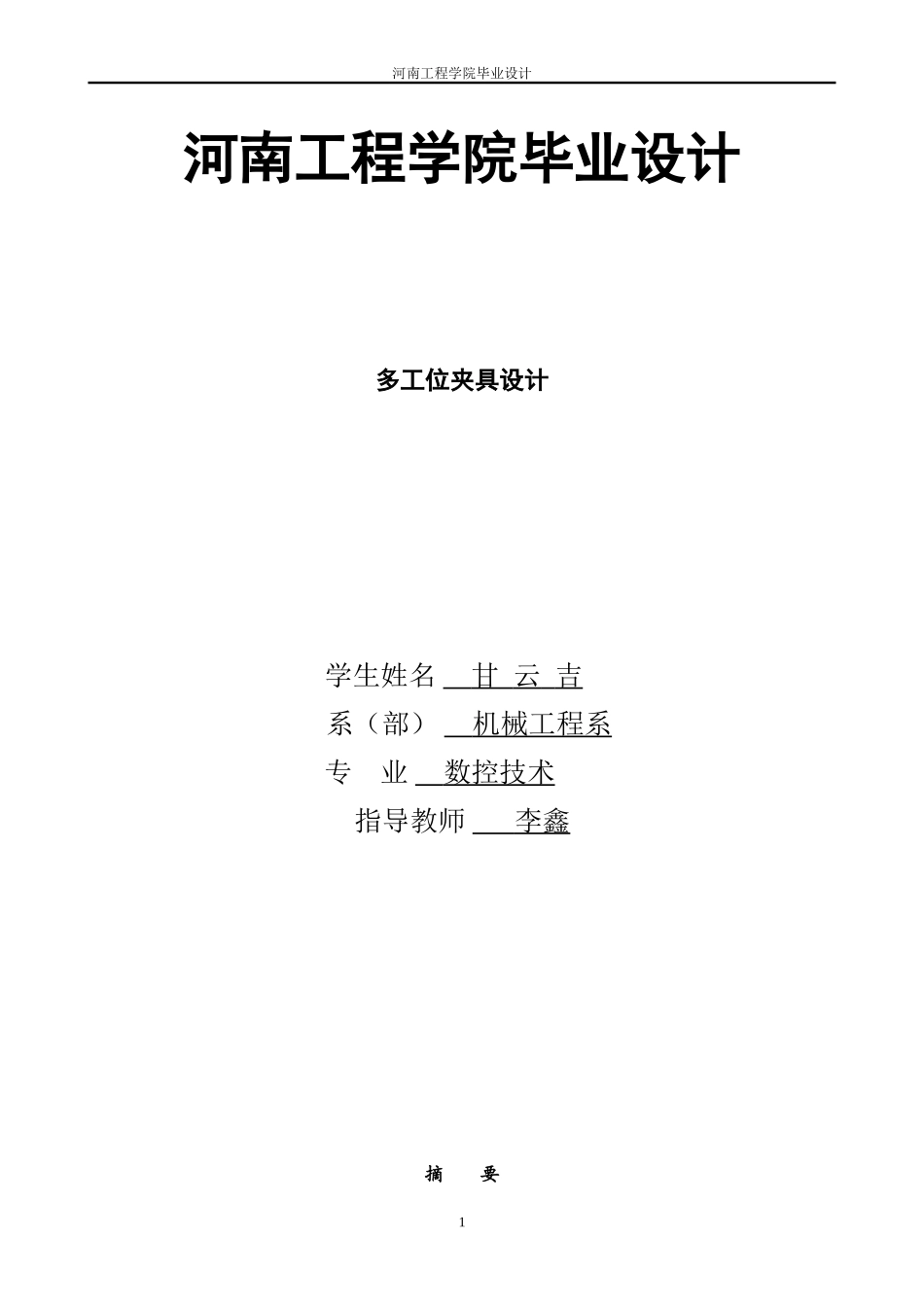

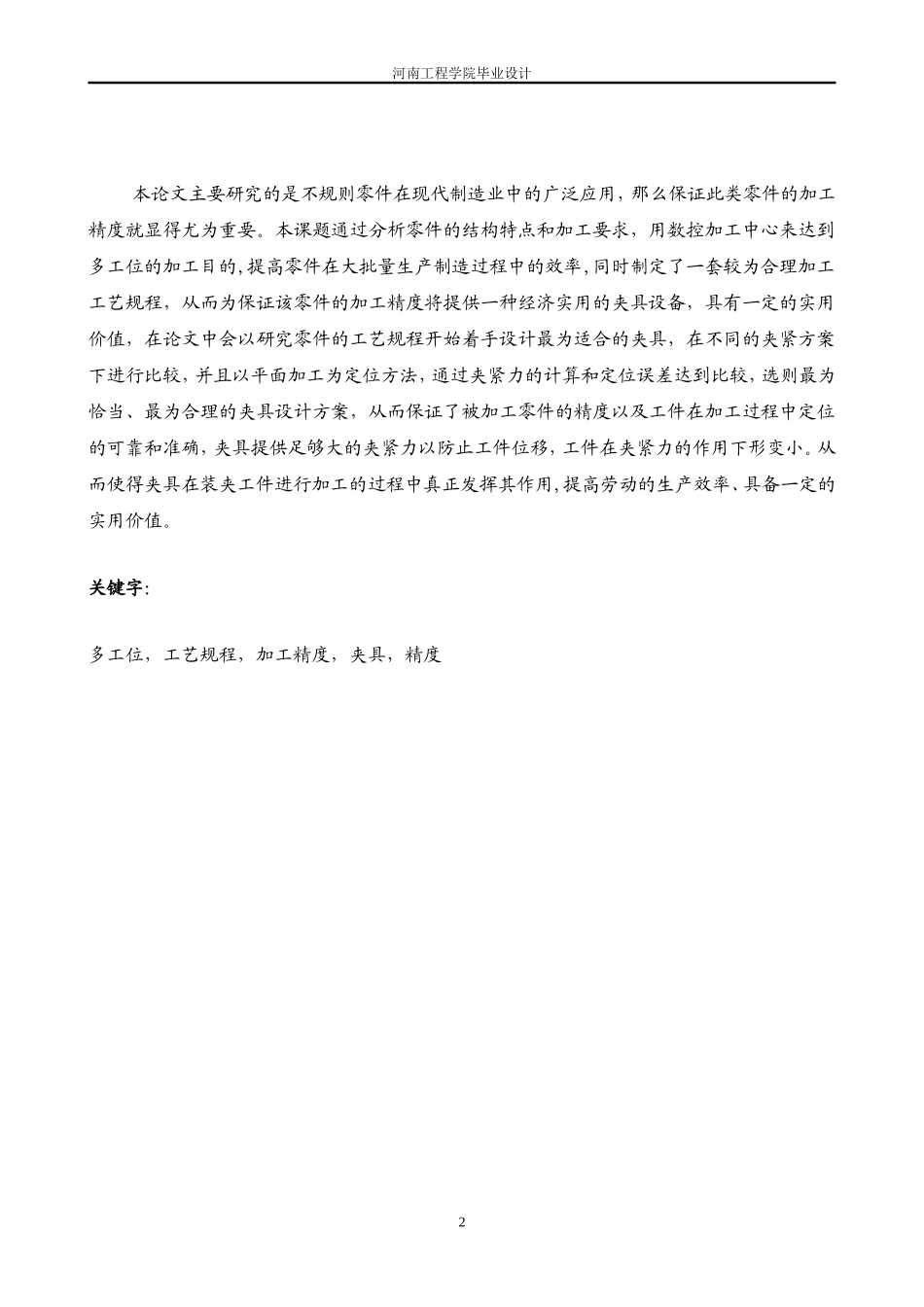

河南工程学院毕业设计河南工程学院毕业设计多工位夹具设计学生姓名甘云吉系（部）机械工程系专业数控技术指导教师李鑫摘要1河南工程学院毕业设计本论文主要研究的是不规则零件在现代制造业中的广泛应用，那么保证此类零件的加工精度就显得尤为重要。本课题通过分析零件的结构特点和加工要求，用数控加工中心来达到多工位的加工目的,提高零件在大批量生产制造过程中的效率,同时制定了一套较为合理加工工艺规程，从而为保证该零件的加工精度将提供一种经济实用的夹具设备，具有一定的实用价值，在论文中会以研究零件的工艺规程开始着手设计最为适合的夹具，在不同的夹紧方案下进行比较，并且以平面加工为定位方法，通过夹紧力的计算和定位误差达到比较，选则最为恰当、最为合理的夹具设计方案，从而保证了被加工零件的精度以及工件在加工过程中定位的可靠和准确，夹具提供足够大的夹紧力以防止工件位移，工件在夹紧力的作用下形变小。从而使得夹具在装夹工件进行加工的过程中真正发挥其作用,提高劳动的生产效率、具备一定的实用价值。关键字：多工位，工艺规程，加工精度，夹具，精度2河南工程学院毕业设计AbstractThispaperismainlyexploredtheunformulateworkswhichiswidelyusedinthecontemporarymanufacturingtechnology.Soitisimportanttoassurethedefinitionoftheworksmanufacturing.Thisprojectisgoingtoanalysisthestructureoftheworkandtherequirementsofthemanufacturingprocessandthemultipleworklocation.Inthispaperwewilldesignthefixturewiththeexploringofthework.Withthedifferentclampingplan,wewillselectthebest.Undertheapproachofthemanufacturingofaperture,thecalculationoftheclampingforceandtheerrorofthelocation,itcanbeselectedthemostreasonableandfelicityfixture.Inordertoguaranteethedefinitionofthemanufacturedwork，thecorrectlocationofthemanufacturingprocess,theenoughclampingforcetopreventthedisplacementoftheworkandtheminimumdeformationofthework.Theseareallreadytogivethehighlaborproductionefficiencyandthevalueofpracticality.keywords:Multi-site,processplanning,machiningaccuracy,fixtures,precision3河南工程学院毕业设计目录前言.....................................................................................................................................................
