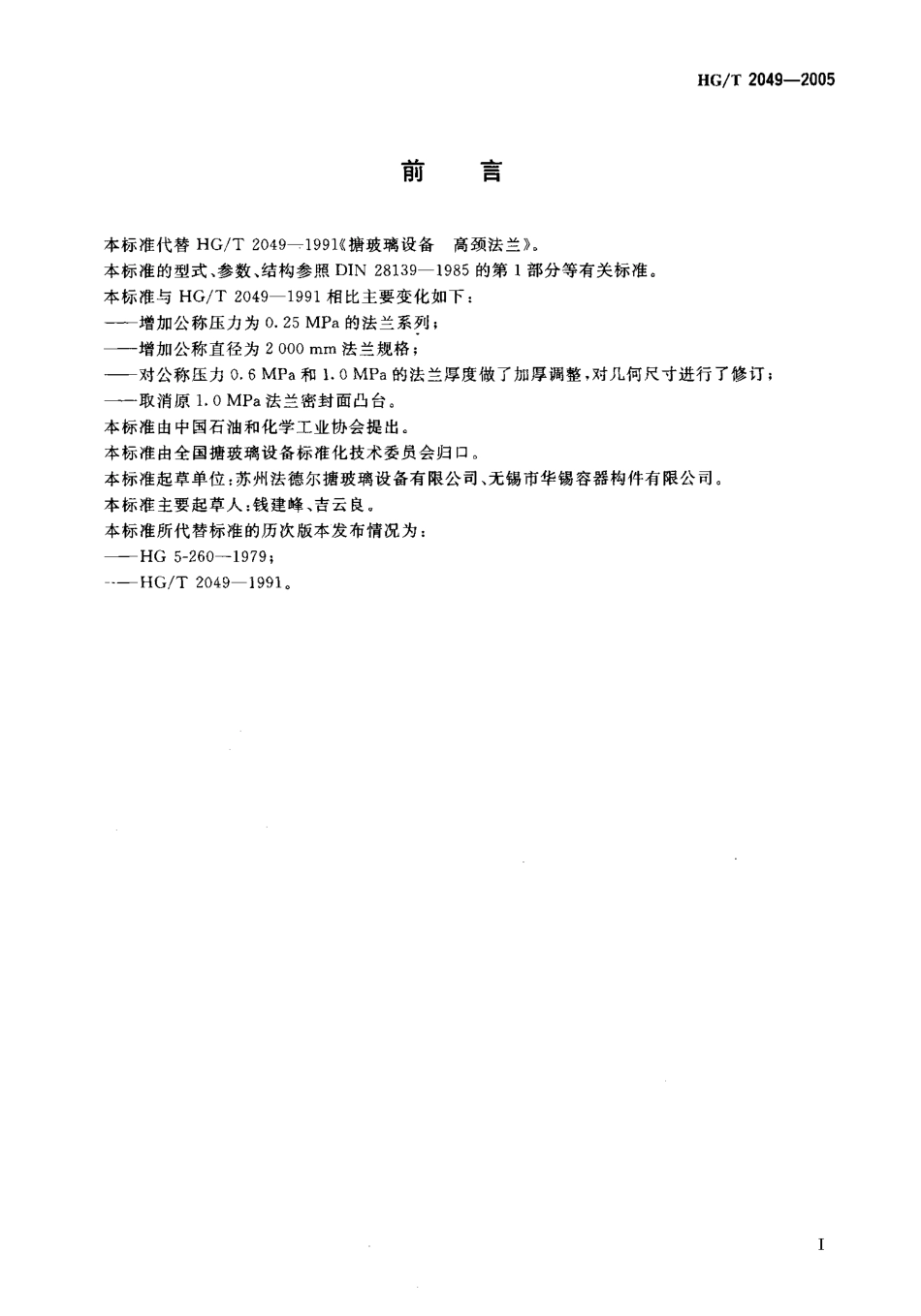

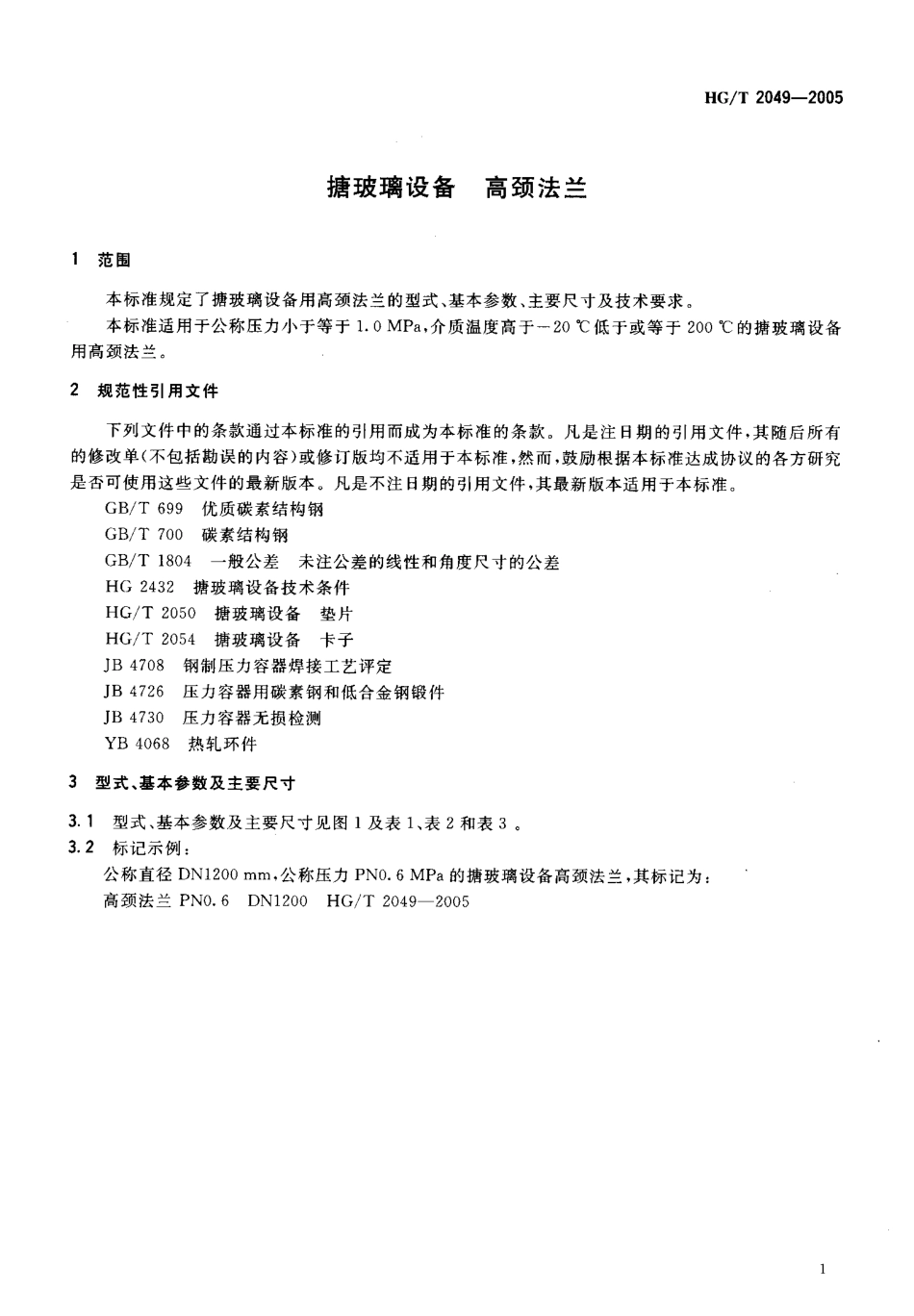

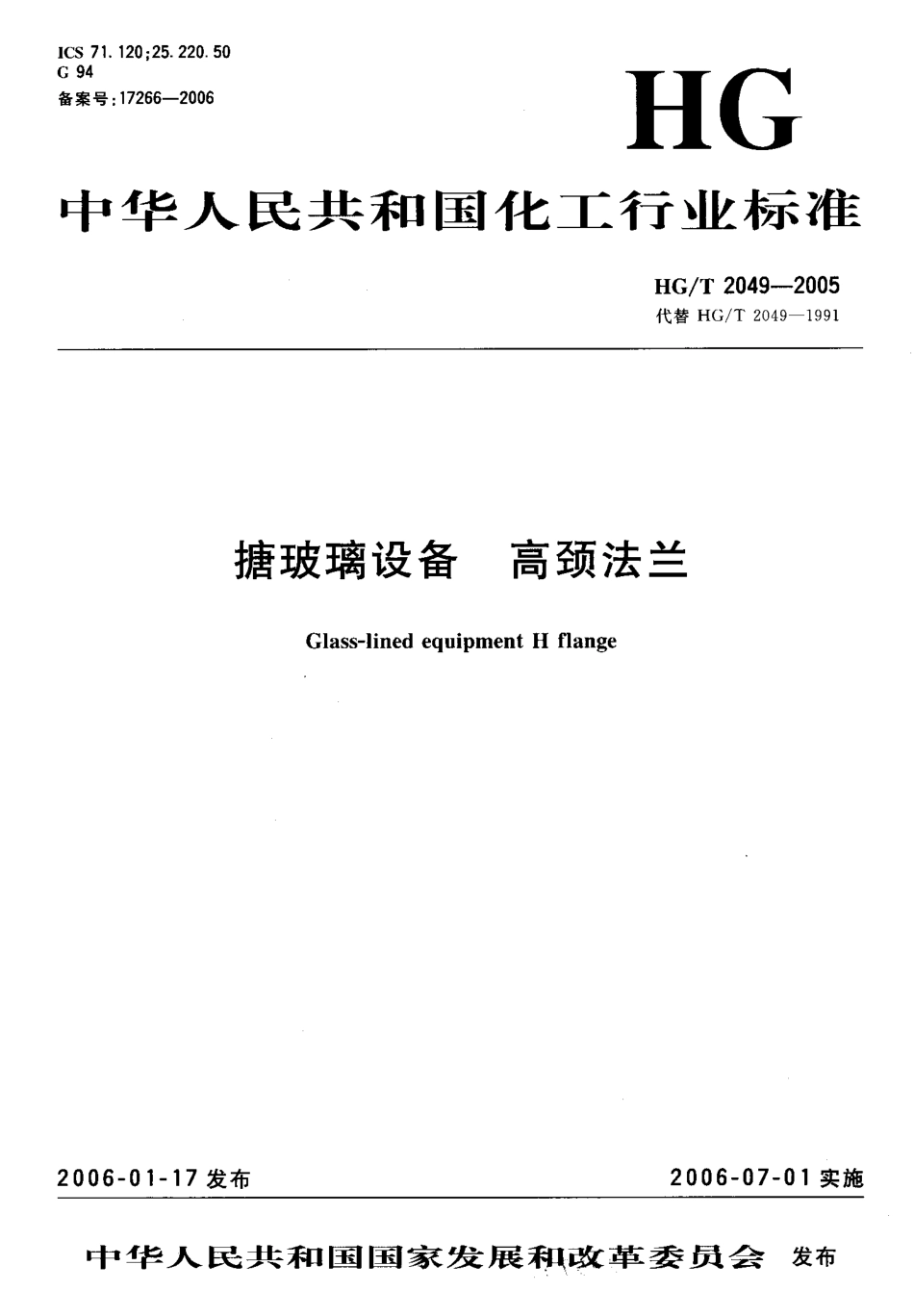

ICS71.120;25.220.50G94备案号:17266-2006HG中华人民共和国化工行业标准HG/T2049-2005代替HG/T2049-1991搪玻璃设备高颈法兰Glass-linedequipmentHflange2006一01一17发布2006一07-01实施中华少又民it和国国家发展和己定革委员会&_'}iww.bzfxw.coHG/T2049-2005fil吕本标准代替HG/T2049-1991((搪玻璃设备高颈法兰》。本标准的型式、参数、结构参照DIN28139-1985的第1部分等有关标准。本标准与HG/T2049-1991相比主要变化如下:—增加公称压力为。.25MPa的法兰系列;—增加公称直径为2000mm法兰规格;—对公称压力。.6MPa和1.0MPa的法兰厚度做了加厚调整，对几何尺寸进行了修订;—取消原1.0MPa法兰密封面凸台。本标准由中国石油和化学工业协会提出。本标准由全国搪玻璃设备标准化技术委员会归口。本标准起草单位:苏州法德尔搪玻璃设备有限公司、无锡市华锡容器构件有限公司。本标准主要起草人:钱建峰、吉云良。本标准所代替标准的历次版本发布情况为:—HG5-260-1979;---HG/T2049-1991ww.bzfxw.coHG/T2049-2005搪玻璃设备高颈法兰范围本标准规定了搪玻璃设备用高颈法兰的型式、基本参数、主要尺寸及技术要求。本标准适用于公称压力小于等于1.0MPa，介质温度高于一20℃低于或等于200℃的搪玻璃设备用高颈法兰。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699优质碳素结构钢GB/T700碳素结构钢GB/T1804一般公差未注公差的线性和角度尺寸的公差HG2432搪玻璃设备技术条件HG/T205。搪玻璃设备垫片HG/T2054搪玻璃设备卡子JB4708钢制压力容器焊接工艺评定JB4726压力容器用碳素钢和低合金钢锻件JB4730压力容器无损检测YB4068热轧环件3型式、基本参数及主要尺寸3.1型式、基本参数及主要尺寸见图1及表1、表2和表3。3.2标记示例:公称直径DN1200mm，公称压力PNO.6MPa的搪玻璃设备高颈法兰，其标记为:高颈法兰PNO.6DN1200HG/T2049-2005ww.bzfxw.coHG/T2049-2005垫片示意图不按比例图1表1公称压力为0.25MPa的高颈法兰尺寸表单位为毫米ww.bzfxw.coHG/T2049-2005表2公称压力为0.6MPa的高颈法兰尺寸表单位为毫米序号DNDD1HH,HZBmiRr,r3bi质量/kg一}400500485502032818683417一}500600一5852110一}600700685602432263247008007855...
