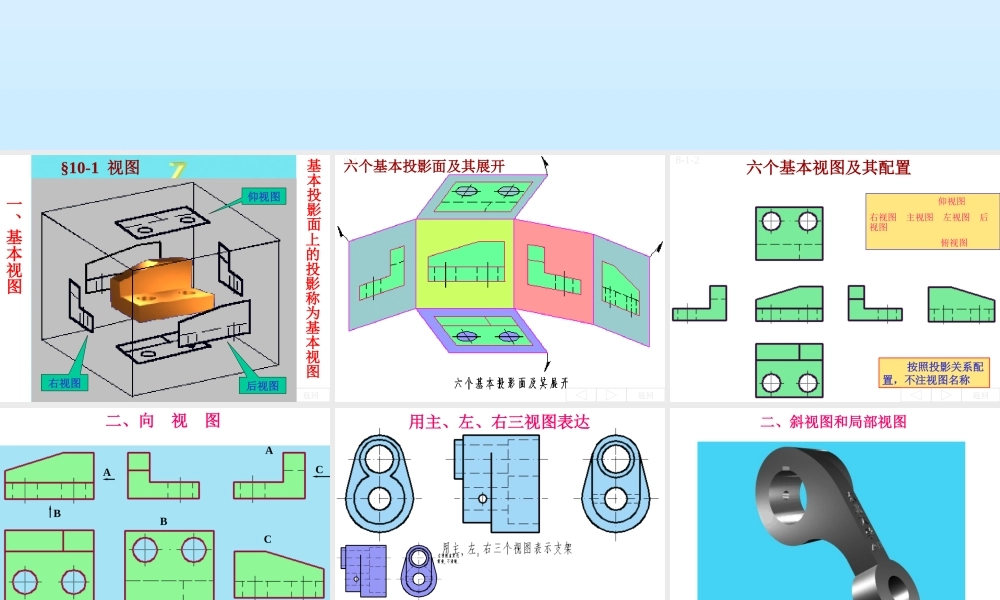

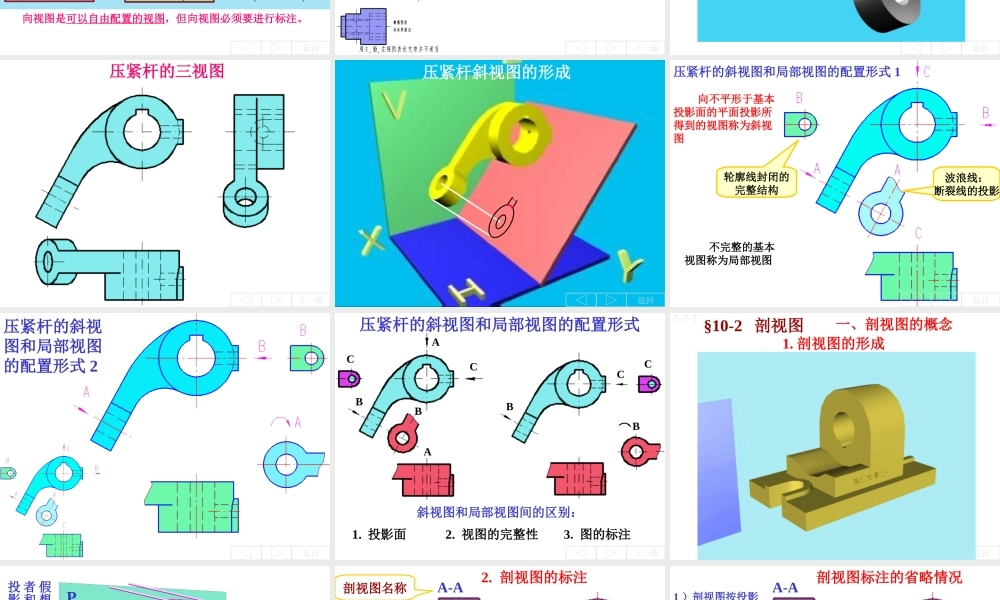

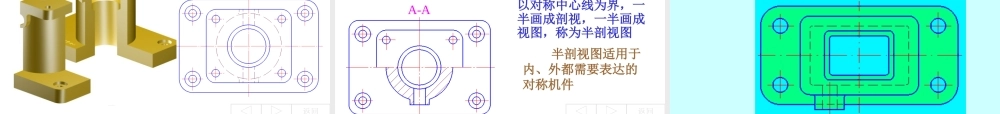

08第十章机件的表达方法返回一、基本视图§10-1视图基本投影面上的投影称为基本视图右视图仰视图后视图返回8-1-1六个基本投影面及其展开仰视图右视图主视图左视图后视图俯视图按照投影关系配置，不注视图名称返回8-1-2六个基本视图及其配置向视图是可以自由配置的视图，但向视图必须要进行标注。ACBBC返回二、向视图A用主、左、右三视图表达上一级二、斜视图和局部视图返回压紧杆的三视图上一级压紧杆斜视图的形成返回压紧杆的斜视图和局部视图的配置形式1返回波浪线：断裂线的投影向不平形于基本投影面的平面投影所得到的视图称为斜视图不完整的基本视图称为局部视图轮廓线封闭的完整结构返回压紧杆的斜视图和局部视图的配置形式2压紧杆的斜视图和局部视图的配置形式ACCBCBCABB上一级斜视图和局部视图间的区别：1.投影面2.视图的完整性3.图的标注§10-2剖视图返回8-2-1一、剖视图的概念1.剖视图的形成P返回假想用剖切平面把机件剖开，移去观察者和剖切面之间的部分，将余下部分向投影面投影，所得到的图形称为剖视图。AAA-A返回剖切位置投影方向剖视图名称2.剖视图的标注表示剖视图和其他视图间的关系AAA-A返回剖视图标注的省略情况1）剖视图按投影关系配置，中间无其他视图隔开，可省略箭头。2）单一剖切平面经过机件对称面剖切，且剖视图按投影关系配置，中间无其他视图隔开，可省略标注。3.剖视图的画法上一级1）确定剖切平面的位置：（1）经过孔的轴线和槽的对称面（2）平行于某一个投影面2）画断面（含剖面符号）3）画出断面后的可见结构4）断面后不可见结构的处理5）其他视图画完整二、常用剖视图•按剖切后移去的范围分：全剖视图、半剖视图、局部剖视图•按剖切平面的位置和数量分：斜剖视图、旋转剖视图、阶梯剖视图、复合剖视图、剖中剖1、全剖视图上一级用剖切面把机件完全剖开所得的剖视图成为全剖视图适于外形简单、内腔复杂的不对称机件肋板经纵向对称面剖切，区域内不画剖面符号2、半剖视图返回在垂直于机件对称面的投影面上的投影，以对称中心线为界，一半画成剖视，一半画成视图，称为半剖视图A-AAA返回半剖视图适用于内、外都需要表达的对称机件3.局部剖视图波浪线不能穿空用剖切面局部地剖开机件所得的剖视图称为局部剖视图局部剖视图适于内、外都需要表达的不对称机件波浪线不能超出边界波浪线不能被其他图线替代4.斜剖视图上一级用不平行于基本投影面的剖切面剖开机件,并向与其平行的投影面投影所得到的剖视图称为斜剖视图斜...
