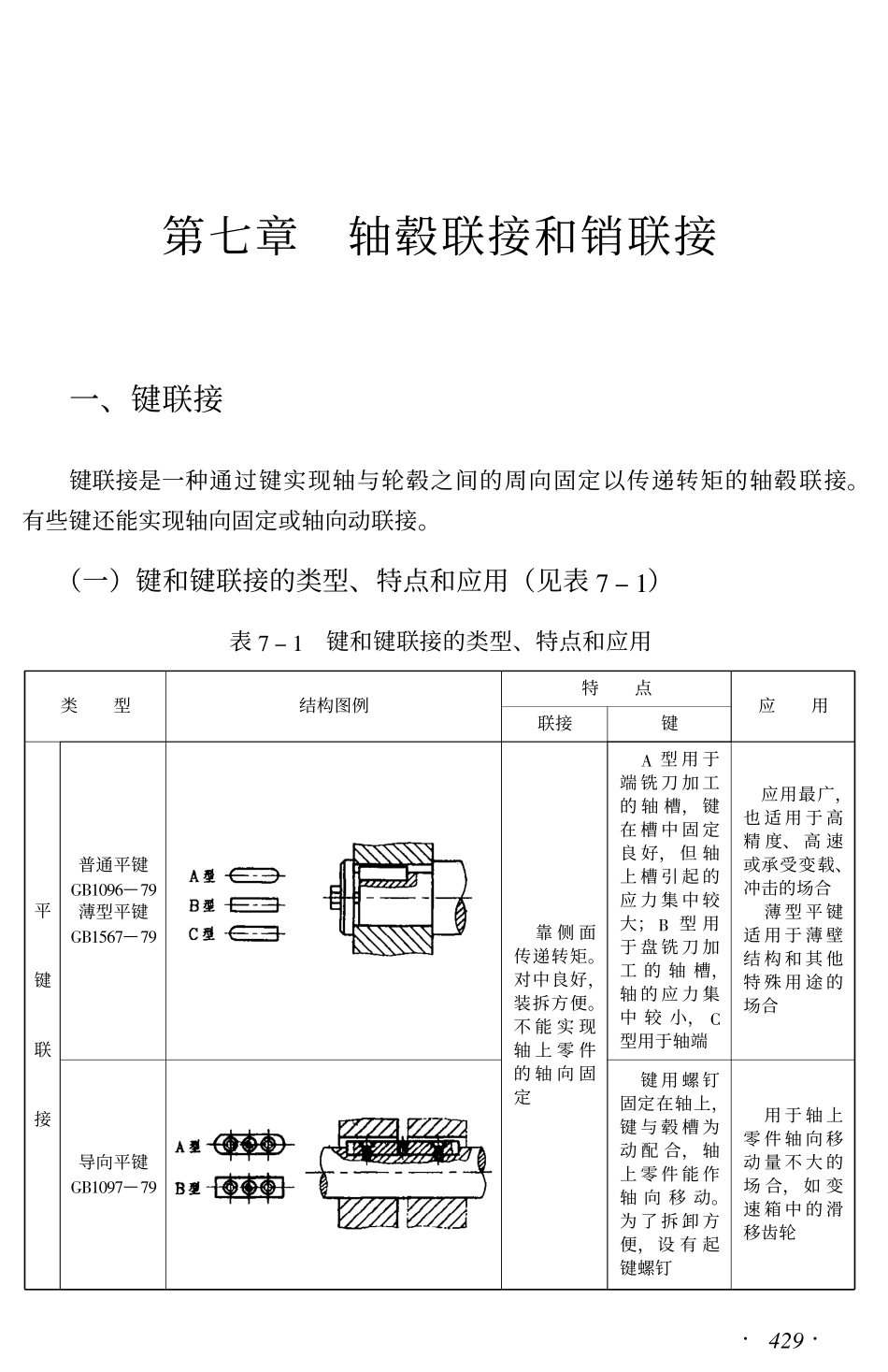

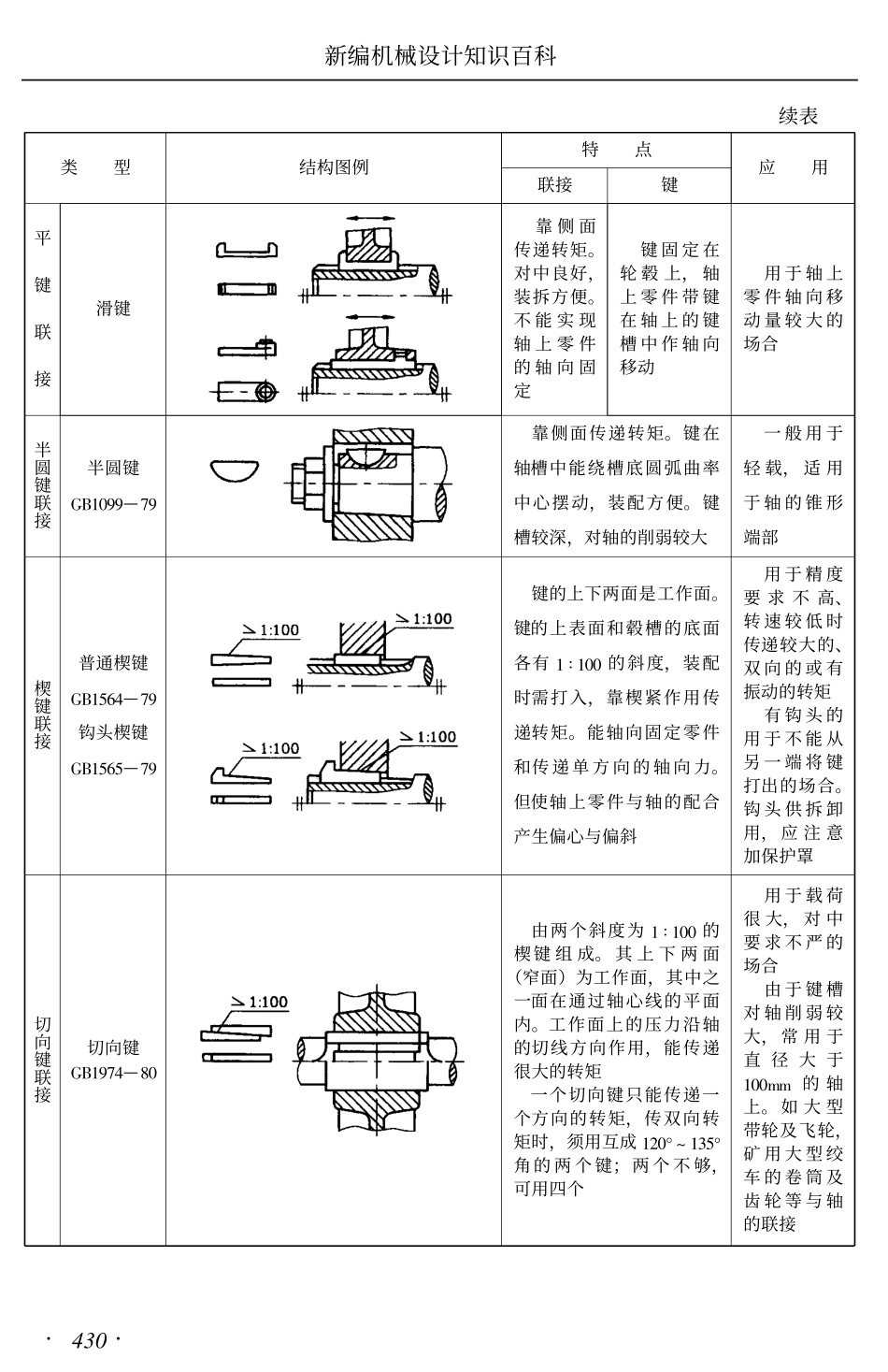

第七章轴毂联接和销联接一、键联接键联接是一种通过键实现轴与轮毂之间的周向固定以传递转矩的轴毂联接。有些键还能实现轴向固定或轴向动联接。（一）键和键联接的类型、特点和应用（见表!"#）表!"#键和键联接的类型、特点和应用类型结构图例特点联接键应用平键联接普通平键$%#&’(—!’薄型平键$%#)(!—!’导向平键$%#&’!—!’靠侧面传递转矩。对中良好，装拆方便。不能实现轴上零件的轴向固定*型用于端铣刀加工的轴槽，键在槽中固定良好，但轴上槽引起的应力集中较大；%型用于盘铣刀加工的轴槽，轴的应力集中较小，+型用于轴端应用最广，也适用于高精度、高速或承受变载、冲击的场合薄型平键适用于薄壁结构和其他特殊用途的场合键用螺钉固定在轴上，键与毂槽为动配合，轴上零件能作轴向移动。为了拆卸方便，设有起键螺钉用于轴上零件轴向移动量不大的场合，如变速箱中的滑移齿轮·!"#·续表类型结构图例特点联接键应用平键联接滑键靠侧面传递转矩。对中良好，装拆方便。不能实现轴上零件的轴向固定键固定在轮毂上，轴上零件带键在轴上的键槽中作轴向移动用于轴上零件轴向移动量较大的场合半圆键联接半圆键!"#$%%—&%靠侧面传递转矩。键在轴槽中能绕槽底圆弧曲率中心摆动，装配方便。键槽较深，对轴的削弱较大一般用于轻载，适用于轴的锥形端部楔键联接普通楔键!"#’()—&%钩头楔键!"#’(’—&%键的上下两面是工作面。键的上表面和毂槽的底面各有#*#$$的斜度，装配时需打入，靠楔紧作用传递转矩。能轴向固定零件和传递单方向的轴向力。但使轴上零件与轴的配合产生偏心与偏斜用于精度要求不高、转速较低时传递较大的、双向的或有振动的转矩有钩头的用于不能从另一端将键打出的场合。钩头供拆卸用，应注意加保护罩切向键联接切向键!"#%&)—+$由两个斜度为#*#$$的楔键组成。其上下两面（窄面）为工作面，其中之一面在通过轴心线的平面内。工作面上的压力沿轴的切线方向作用，能传递很大的转矩一个切向键只能传递一个方向的转矩，传双向转矩时，须用互成#,$-.#/’-角的两个键；两个不够，可用四个用于载荷很大，对中要求不严的场合由于键槽对轴削弱较大，常用于直径大于#$$00的轴上。如大型带轮及飞轮，矿用大型绞车的卷筒及齿轮等与轴的联接·!"#·新编机械设计知识百科（二）键的选择和键联接的强度校核计算键的类型可根据联接的结构特点、使用要求和工作条件选择。键的截面尺寸通常根据轴的直径从标准中选取。对于某些特殊情况（如阶梯轴），在保...
