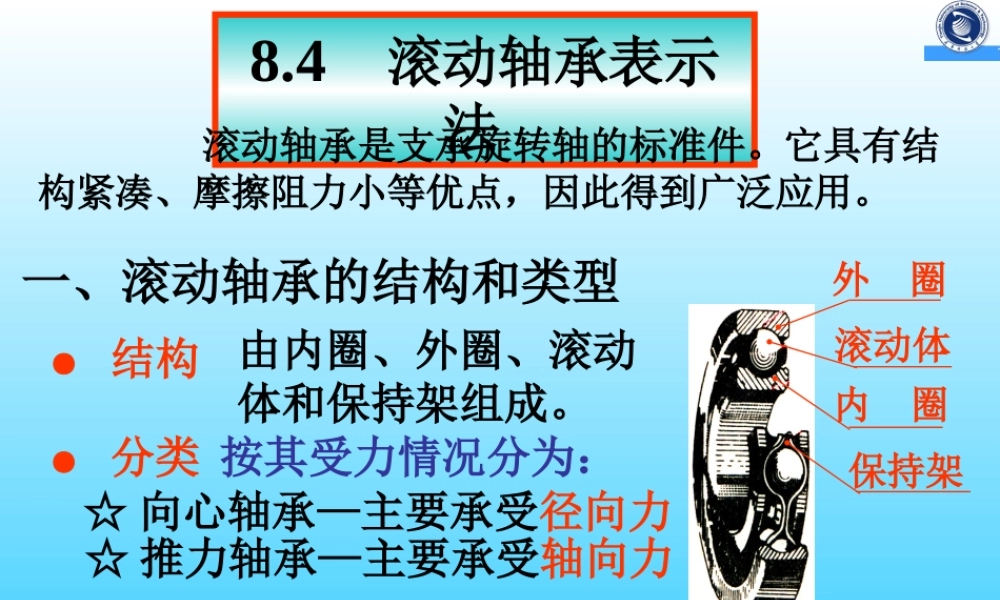

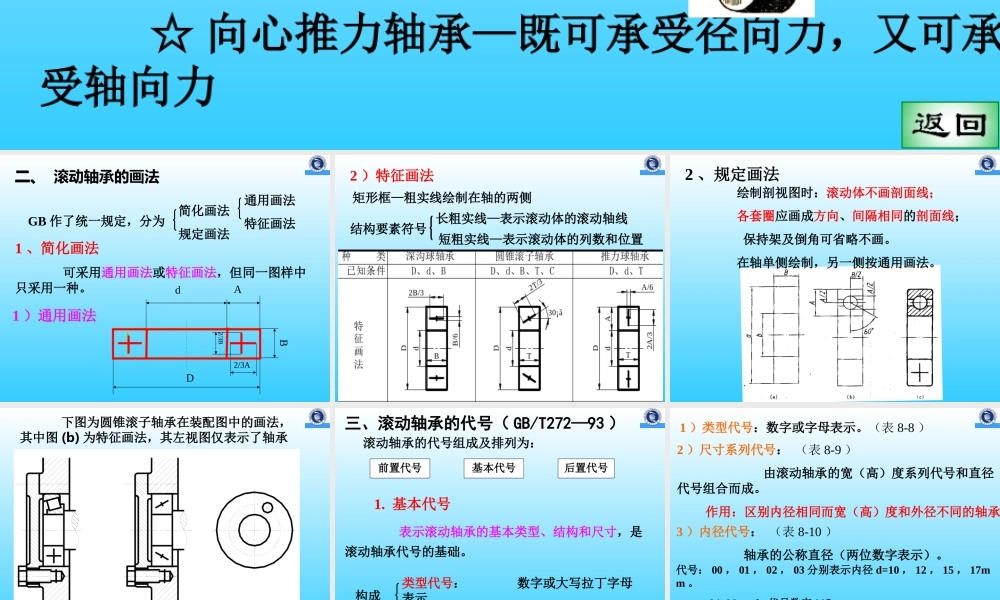

外圈滚动体内圈保持架一、滚动轴承的结构和类型●结构由内圈、外圈、滚动体和保持架组成。●分类☆向心轴承—主要承受径向力☆推力轴承—主要承受轴向力☆向心推力轴承—既可承受径向力，又可承受轴向力8.4滚动轴承表示法按其受力情况分为：滚动轴承是支承旋转轴的标准件。它具有结构紧凑、摩擦阻力小等优点，因此得到广泛应用。二、滚动轴承的画法GB作了统一规定，分为通用画法特征画法简化画法规定画法1、简化画法可采用通用画法或特征画法，但同一图样中只采用一种。1）通用画法AdDB2/3B2/3A2）特征画法矩形框—粗实线绘制在轴的两侧长粗实线—表示滚动体的滚动轴线短粗实线—表示滚动体的列数和位置结构要素符号2、规定画法绘制剖视图时：滚动体不画剖面线；各套圈应画成方向、间隔相同的剖面线；保持架及倒角可省略不画。在轴单侧绘制，另一侧按通用画法。下图为圆锥滚子轴承在装配图中的画法，其中图(b)为特征画法，其左视图仅表示了轴承(a)(b)滚动轴承在装配图中的画法三、滚动轴承的代号（GB/T272—93）滚动轴承的代号组成及排列为：前置代号基本代号后置代号1.基本代号表示滚动轴承的基本类型、结构和尺寸，是滚动轴承代号的基础。构成类型代号：数字或大写拉丁字母表示尺寸系列代号：数字内径代号：数字1）类型代号：数字或字母表示。（表8-8）2）尺寸系列代号：（表8-9）由滚动轴承的宽（高）度系列代号和直径代号组合而成。作用：区别内径相同而宽（高）度和外径不同的轴承3）内径代号：（表8-10）轴承的公称直径（两位数字表示）。代号：00，01，02，03分别表示内径d=10，12，15，17mm。04~96：d=代号数字×5。1~9：d=1~9mm（非整数0.6~10mm用“/”隔开）。d=22，28，32，≥500mm时直接表示，但与尺寸系列代号用“/”隔开是当轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号。前置代号用字母表示，后置代号用字母（或加数字）表示。标记示例如下：滚动轴承61812NGB/T276-1994表示内径为60mm的18系列外圈有止动槽的深沟球轴承滚动轴承6012GB/T276-1994表示内径为60mm的10系列的深沟球轴承。查阅有关标准可以得到它们的外形尺寸：内径d均为60mm，外径D分别为78mm和95mm，宽度B分别为10mm和18mm。2.前置代号和后置代号弹簧的作用和种类★作用：弹簧在部件中的作用是减震、复位、夹紧、测力和储能。★种类：涡卷弹簧常用种类螺旋弹簧8.5弹簧表示法压缩弹簧拉伸弹簧扭转弹簧弹簧各部分的参数及尺寸关系如...
