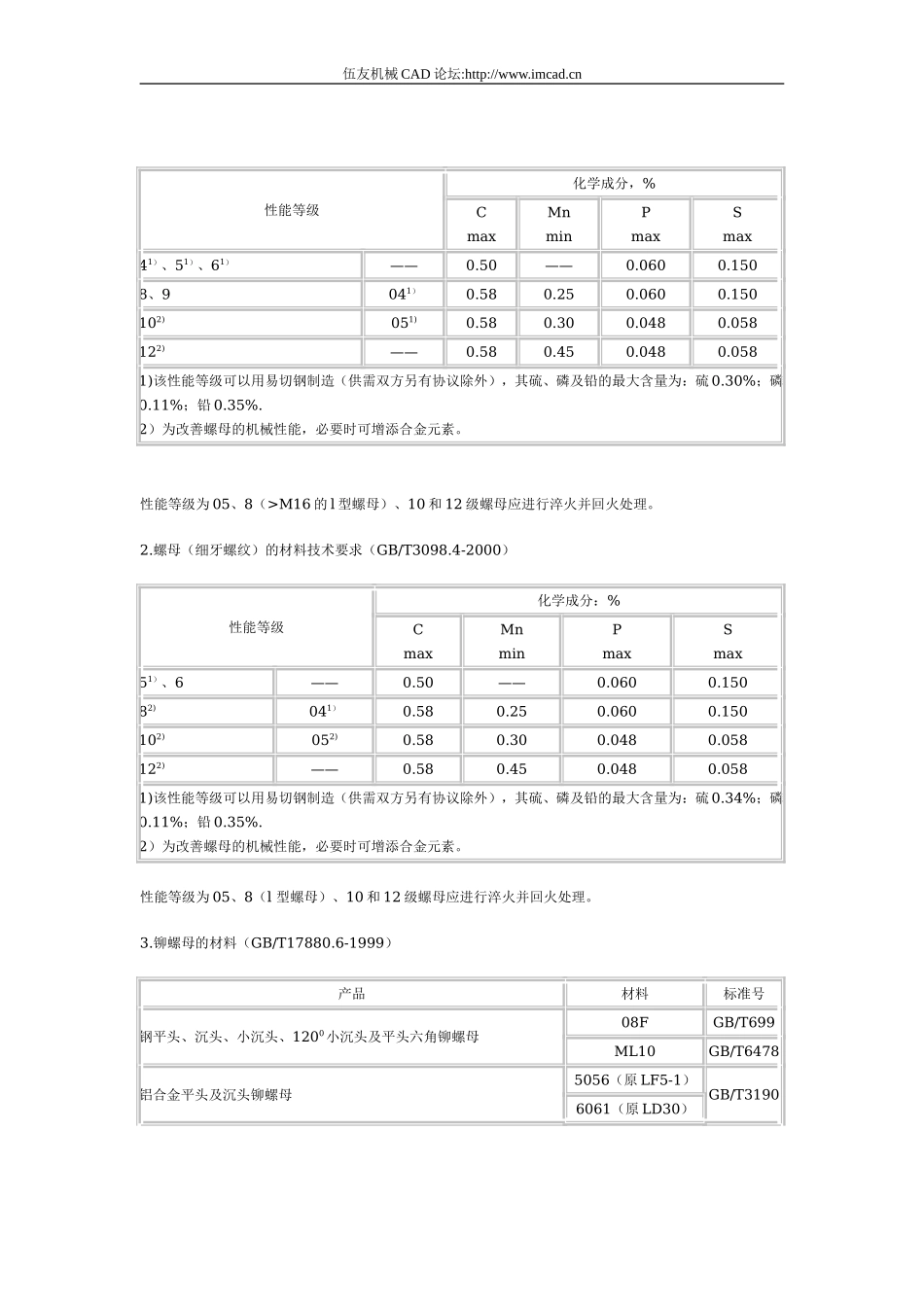

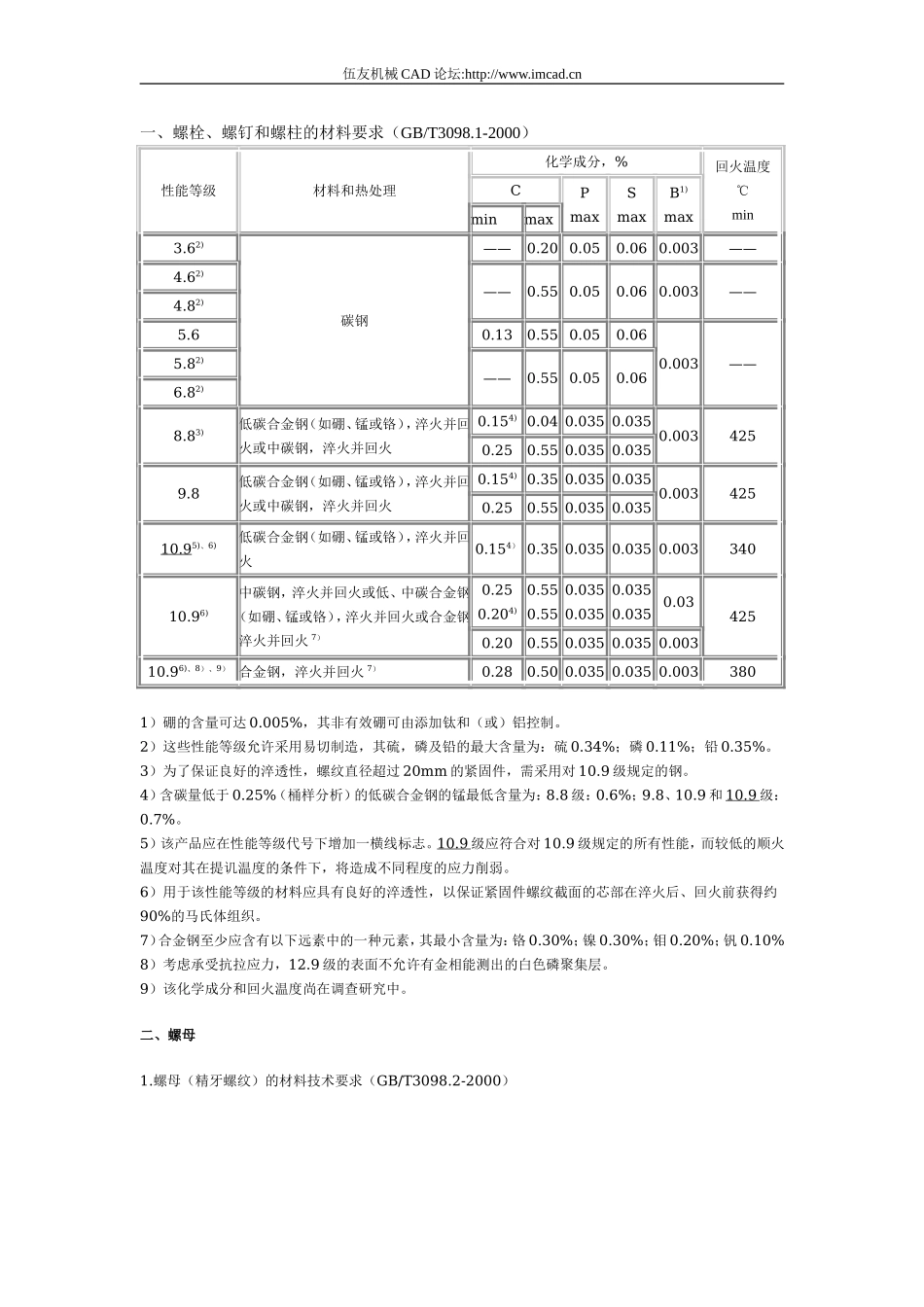

伍友机械CAD论坛:http://www.imcad.cn一、螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）性能等级材料和热处理化学成分，%回火温度℃minCPmaxSmaxB1)maxminmax3.62)碳钢——0.200.050.060.003——4.62)——0.550.050.060.003——4.82)5.60.130.550.050.060.003——5.82)——0.550.050.066.82)8.83)低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154)0.040.0350.0350.0034250.250.550.0350.0359.8低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.154)0.350.0350.0350.0034250.250.550.0350.03510.95)、6)低碳合金钢（如硼、锰或铬），淬火并回火0.154）0.350.0350.0350.00334010.96)中碳钢，淬火并回火或低、中碳合金钢（如硼、锰或铬），淬火并回火或合金钢淬火并回火7）0.250.204)0.550.550.0350.0350.0350.0350.034250.200.550.0350.0350.00310.96)、8）、9）合金钢，淬火并回火7）0.280.500.0350.0350.0033801）硼的含量可达0.005%，其非有效硼可由添加钛和（或）铝控制。2）这些性能等级允许采用易切制造，其硫，磷及铅的最大含量为：硫0.34%；磷0.11%；铅0.35%。3）为了保证良好的淬透性，螺纹直径超过20mm的紧固件，需采用对10.9级规定的钢。4）含碳量低于0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8级：0.6%；9.8、10.9和10.9级：0.7%。5）该产品应在性能等级代号下增加一横线标志。10.9级应符合对10.9级规定的所有性能，而较低的顺火温度对其在提讥温度的条件下，将造成不同程度的应力削弱。6）用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约90%的马氏体组织。7）合金钢至少应含有以下远素中的一种元素，其最小含量为：铬0.30%；镍0.30%；钼0.20%；钒0.10%8）考虑承受抗拉应力，12.9级的表面不允许有金相能测出的白色磷聚集层。9）该化学成分和回火温度尚在调查研究中。二、螺母1.螺母（精牙螺纹）的材料技术要求（GB/T3098.2-2000）伍友机械CAD论坛:http://www.imcad.cn性能等级化学成分，%CmaxMnminPmaxSmax41）、51）、61）——0.50——0.0600.1508、9041）0.580.250.0600.150102)051)0.580.300.0480.058122)——0.580.450.0480.0581)该性能等级可以用易切钢制造（供需双方另有协议除外），其硫、磷及铅的最大含量为：硫0.30%；磷0.11%；铅0.35%.2）为改善螺母的机械性能，必要时可增添合金元素。性能等级为05、8（>M16的l型螺母）、10和12级螺母应...
