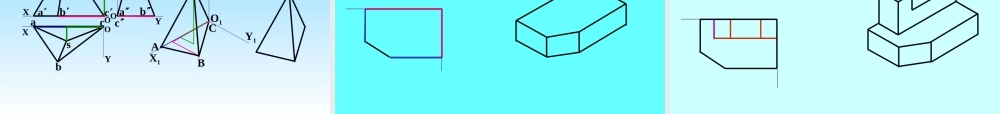

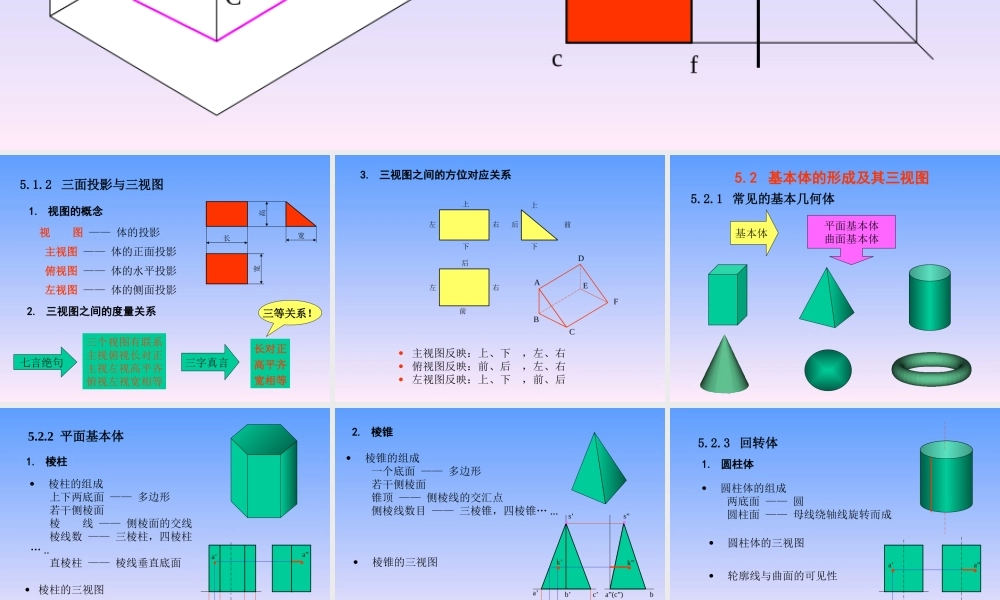

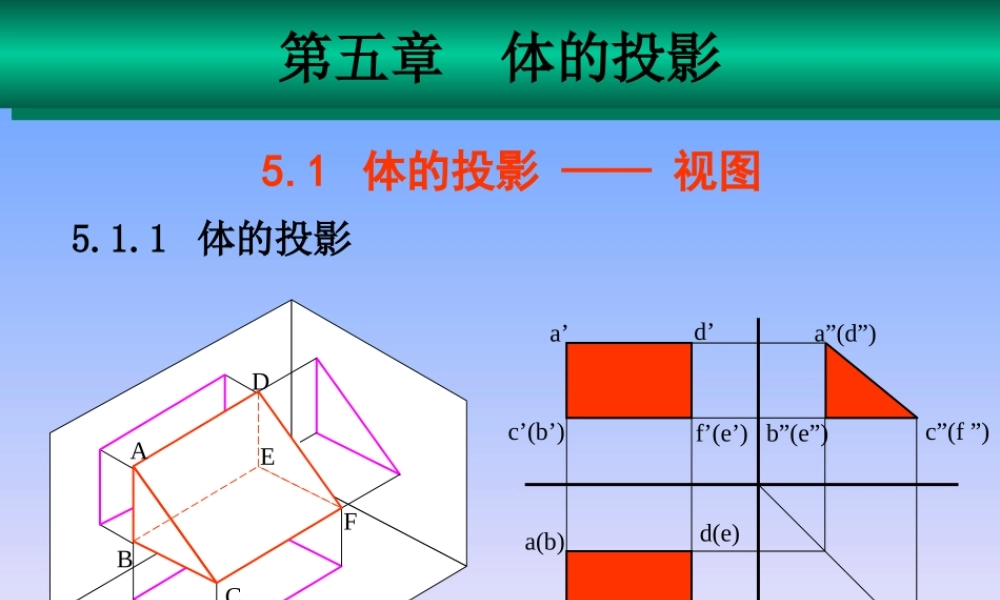

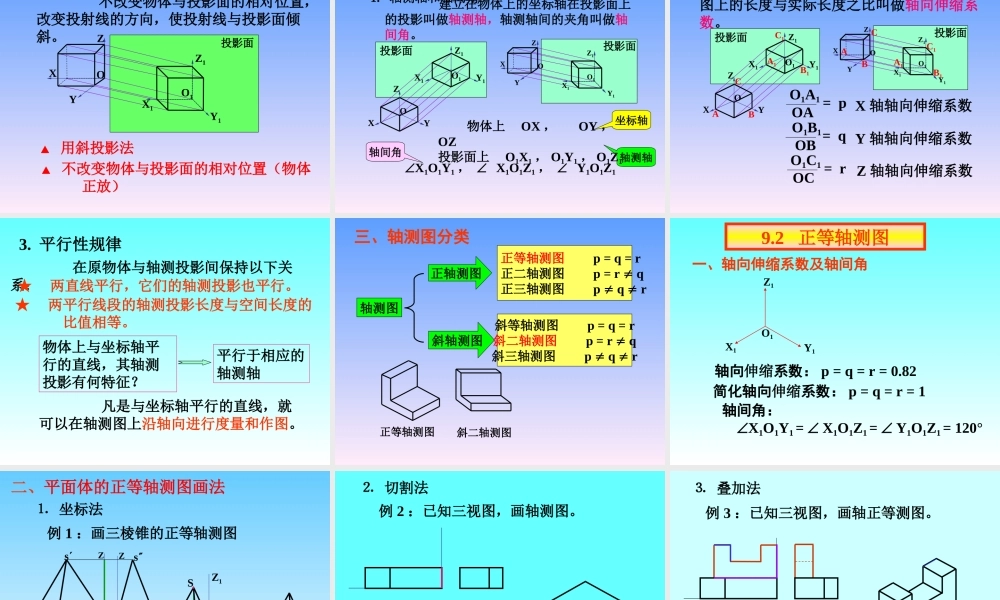

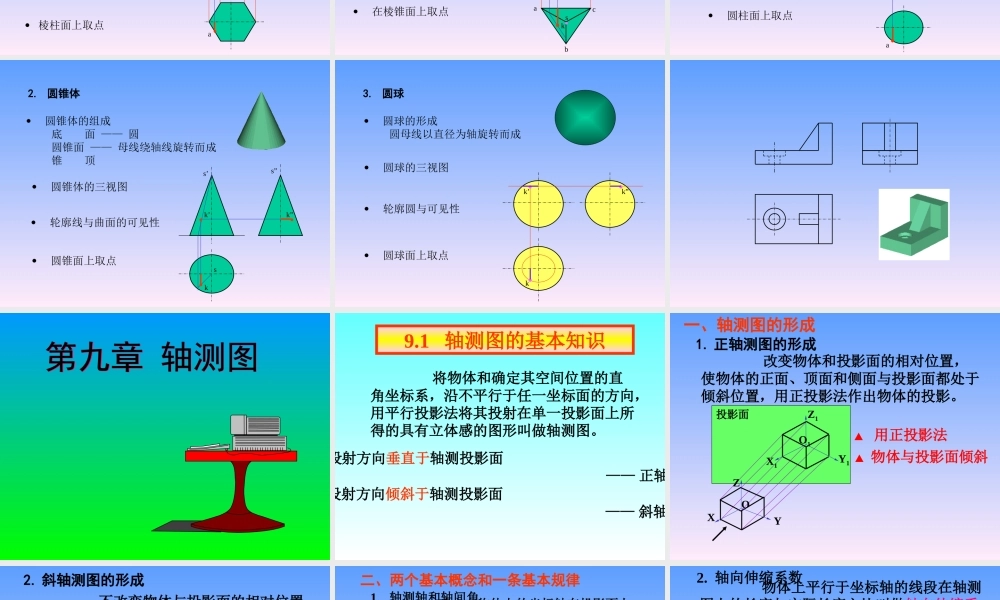

a’c’(b’)d’f’(e’)5.1体的投影——视图5.1.1体的投影ABCDFE第五章体的投影第五章体的投影a(b)d(e)cfa”(d”)c”(f”)b”(e”)5.1.2三面投影与三视图1.视图的概念视图——体的投影主视图——体的正面投影俯视图——体的水平投影左视图——体的侧面投影2.三视图之间的度量关系三个视图有联系主视俯视长对正主视左视高平齐俯视左视宽相等长对正高平齐宽相等七言绝句三字真言三等关系！长高宽宽3.三视图之间的方位对应关系主视图反映：上、下，左、右俯视图反映：前、后，左、右左视图反映：上、下，前、后上下左右后前上下前后ABCDFE左右5.2基本体的形成及其三视图5.2.1常见的基本几何体基本体平面基本体曲面基本体5.2.2平面基本体1.棱柱棱柱的组成上下两底面——多边形若干侧棱面棱线——侧棱面的交线棱线数——三棱柱，四棱柱…..直棱柱——棱线垂直底面棱柱的三视图棱柱面上取点a’aa”2.棱锥棱锥的组成一个底面——多边形若干侧棱面锥顶——侧棱线的交汇点侧棱线数目——三棱锥，四棱锥…...棱锥的三视图在棱锥面上取点k’kk”a’b’c’abca”(c”)bs’ss”5.2.3回转体1.圆柱体圆柱体的组成两底面——圆圆柱面——母线绕轴线旋转而成圆柱体的三视图轮廓线与曲面的可见性圆柱面上取点a’aa”s”ss’2.圆锥体圆锥体的组成底面——圆圆锥面——母线绕轴线旋转而成锥顶圆锥体的三视图轮廓线与曲面的可见性圆锥面上取点k’k”k3.圆球圆球的形成圆母线以直径为轴旋转而成圆球的三视图轮廓圆与可见性圆球面上取点k’kk”第九章轴测图第九章轴测图9.1轴测图的基本知识将物体和确定其空间位置的直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得的具有立体感的图形叫做轴测图。投射方向垂直于轴测投影面——正轴投射方向倾斜于轴测投影面——斜轴一、轴测图的形成1.正轴测图的形成改变物体和投影面的相对位置，使物体的正面、顶面和侧面与投影面都处于倾斜位置，用正投影法作出物体的投影。投影面▲用正投影法▲物体与投影面倾斜O1X1Y1Z1OXYZ不改变物体与投影面的相对位置，改变投射线的方向，使投射线与投影面倾斜。2.斜轴测图的形成投影面▲用斜投影法▲不改变物体与投影面的相对位置（物体正放）OYXZO1X1Y1Z1二、两个基本概念和一条基本规律1.轴测轴和轴间角X1O1Y1，X1O1Z1，Y1O1Z1坐标轴轴测轴物体上OX，OY，OZ投影面上O1X1...
