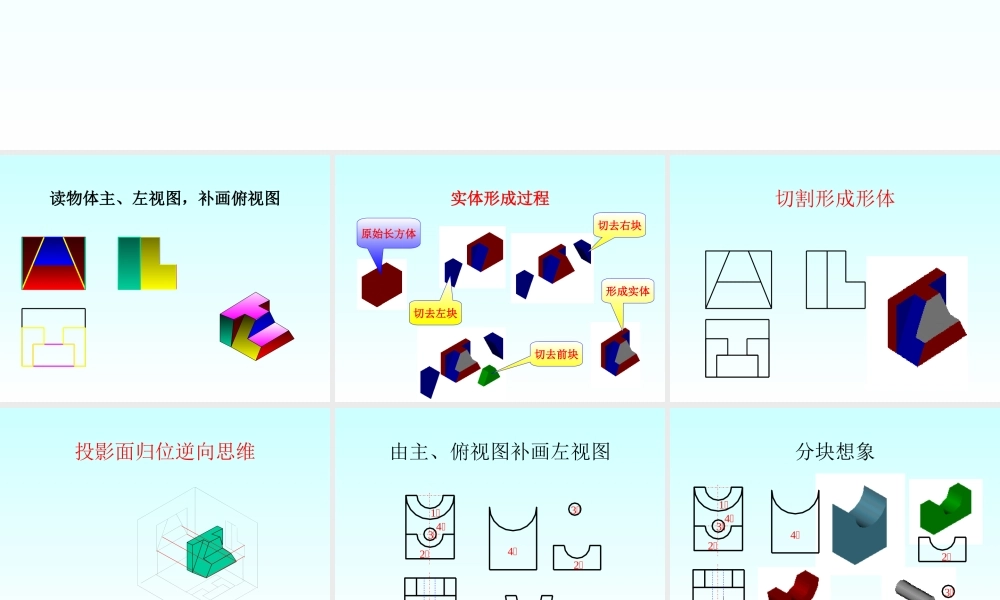

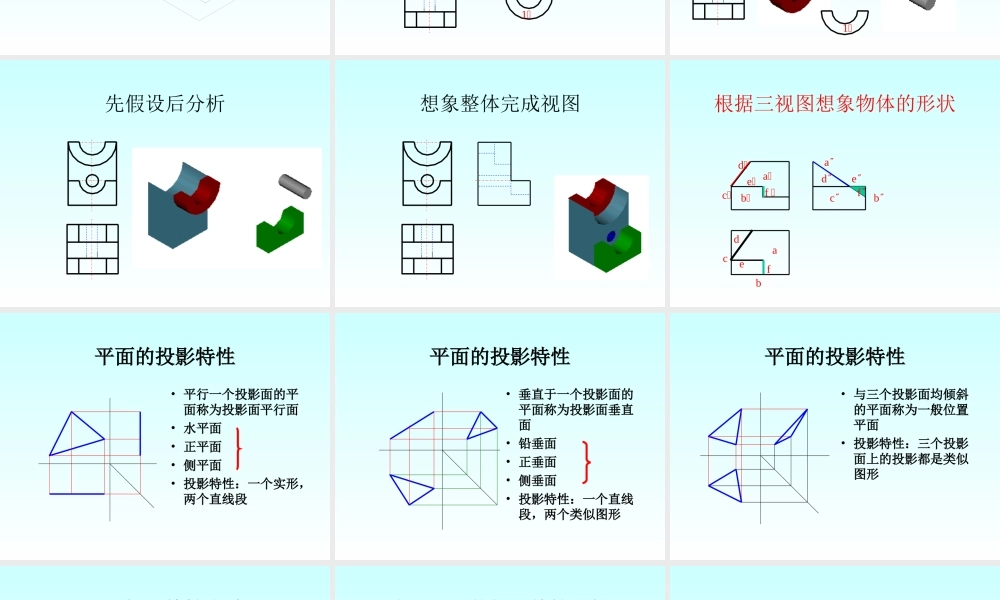

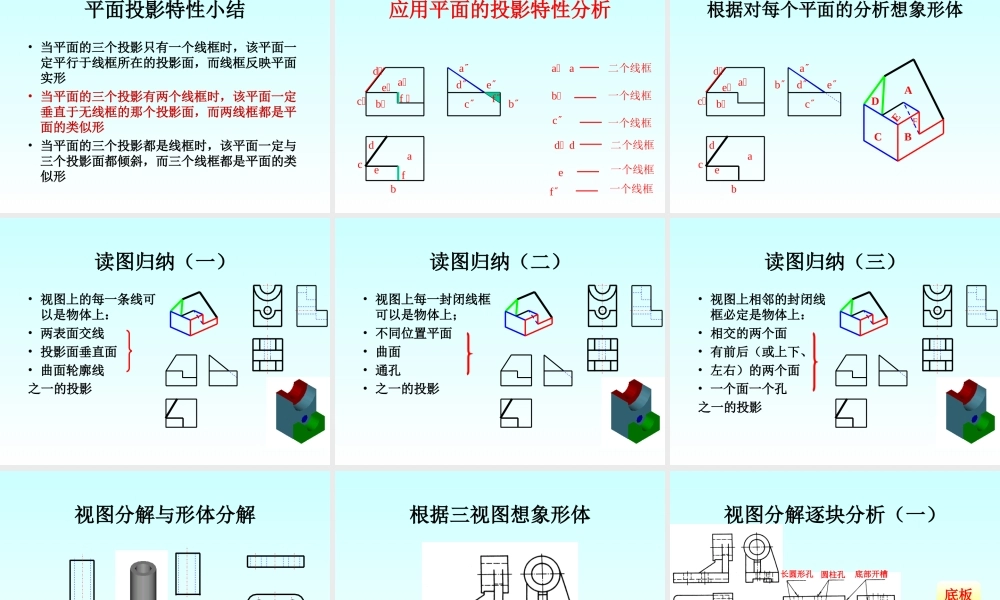

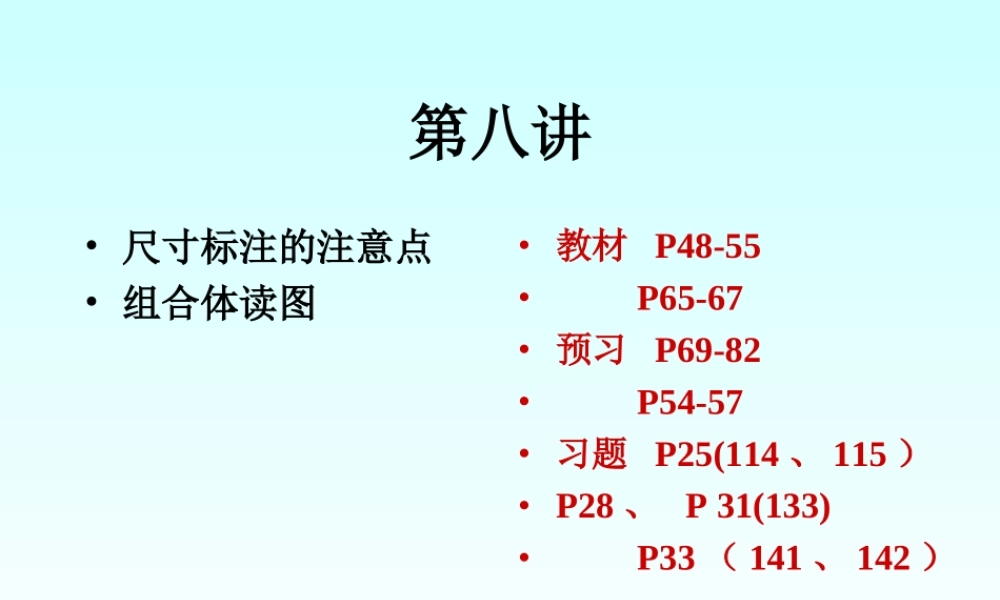

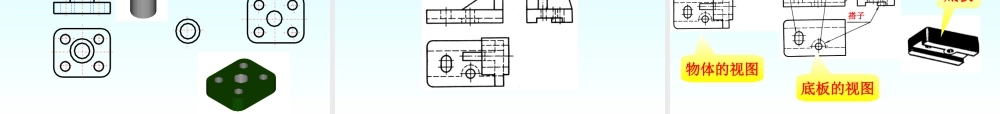

第八讲•尺寸标注的注意点•组合体读图•教材P48-55•P65-67•预习P69-82•P54-57•习题P25(114、115）•P28、P31(133)•P33（141、142）读物体主、左视图，补画俯视图实体形成过程形成实体原始长方体切去前块切去左块切去右块切割形成形体投影面归位逆向思维由主、俯视图补画左视图12341234分块想象42131234先假设后分析想象整体完成视图根据三视图想象物体的形状eeeaaabbbcccdddfff平面的投影特性•平行一个投影面的平面称为投影面平行面•水平面•正平面•侧平面•投影特性：一个实形，两个直线段平面的投影特性•垂直于一个投影面的平面称为投影面垂直面•铅垂面•正垂面•侧垂面•投影特性：一个直线段，两个类似图形平面的投影特性•与三个投影面均倾斜的平面称为一般位置平面•投影特性：三个投影面上的投影都是类似图形平面投影特性小结•当平面的三个投影只有一个线框时，该平面一定平行于线框所在的投影面，而线框反映平面实形•当平面的三个投影有两个线框时，该平面一定垂直于无线框的那个投影面，而两线框都是平面的类似形•当平面的三个投影都是线框时，该平面一定与三个投影面都倾斜，而三个线框都是平面的类似形应用平面的投影特性分析aa二个线框dd二个线框e一个线框eeeaaabbbcccdddffff一个线框一个线框c一个线框b根据对每个平面的分析想象形体BCEDAeeeaaabbbcccdddF读图归纳（一）•视图上的每一条线可以是物体上：•两表面交线•投影面垂直面•曲面轮廓线之一的投影读图归纳（二）•视图上每一封闭线框可以是物体上；•不同位置平面•曲面•通孔•之一的投影读图归纳（三）•视图上相邻的封闭线框必定是物体上：•相交的两个面•有前后（或上下、•左右）的两个面•一个面一个孔之一的投影视图分解与形体分解根据三视图想象形体视图分解逐块分析（一）底板底板的视图物体的视图长圆形孔圆柱孔底部开槽搭子视图分解逐块分析（二）物体的视图底板与圆筒的视图孔心圆筒视图分解逐块分析（三）物体的视图原有线段消失竖板完成形体的想象肋和圆柱的交线原有线段消失肋
