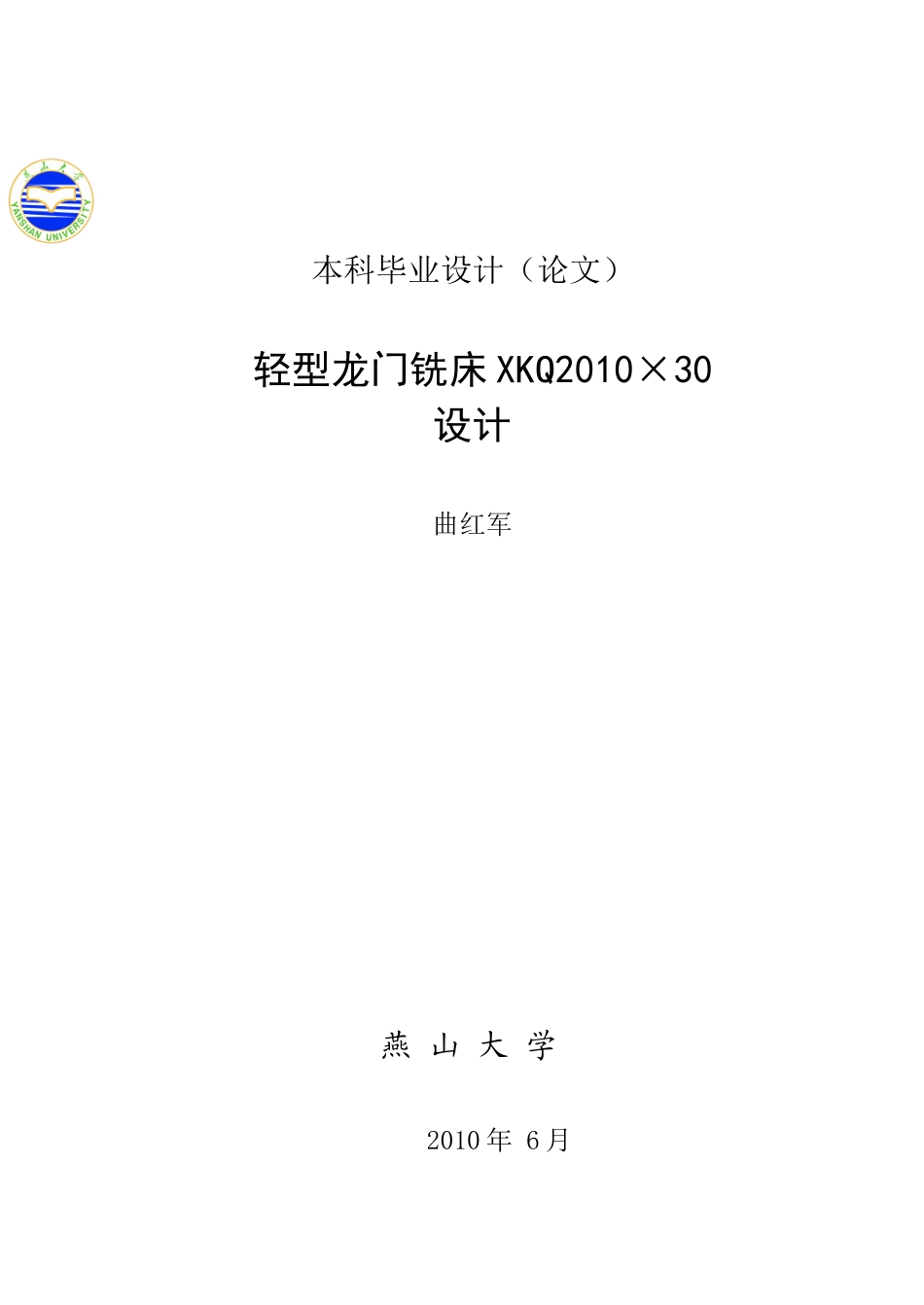

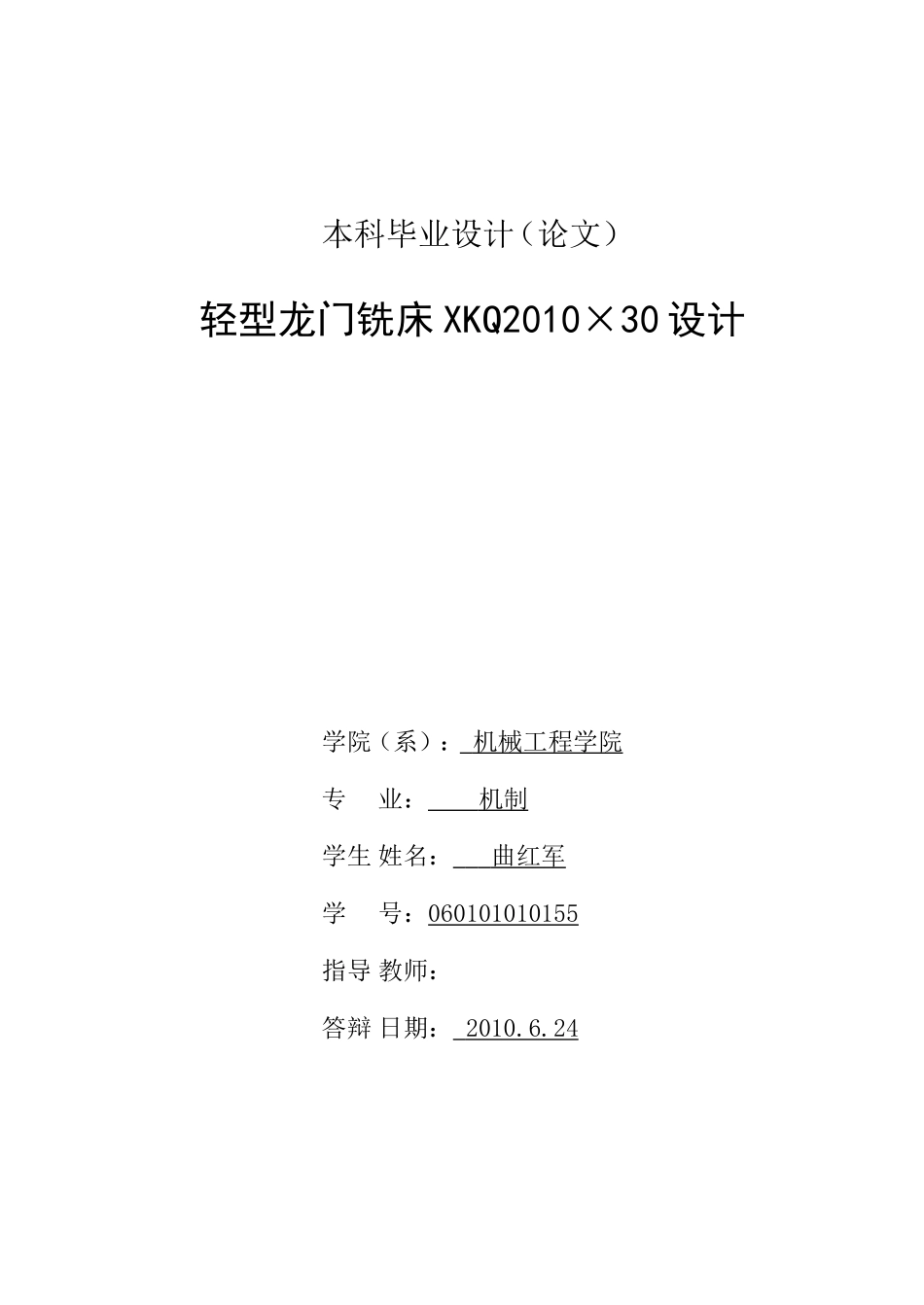

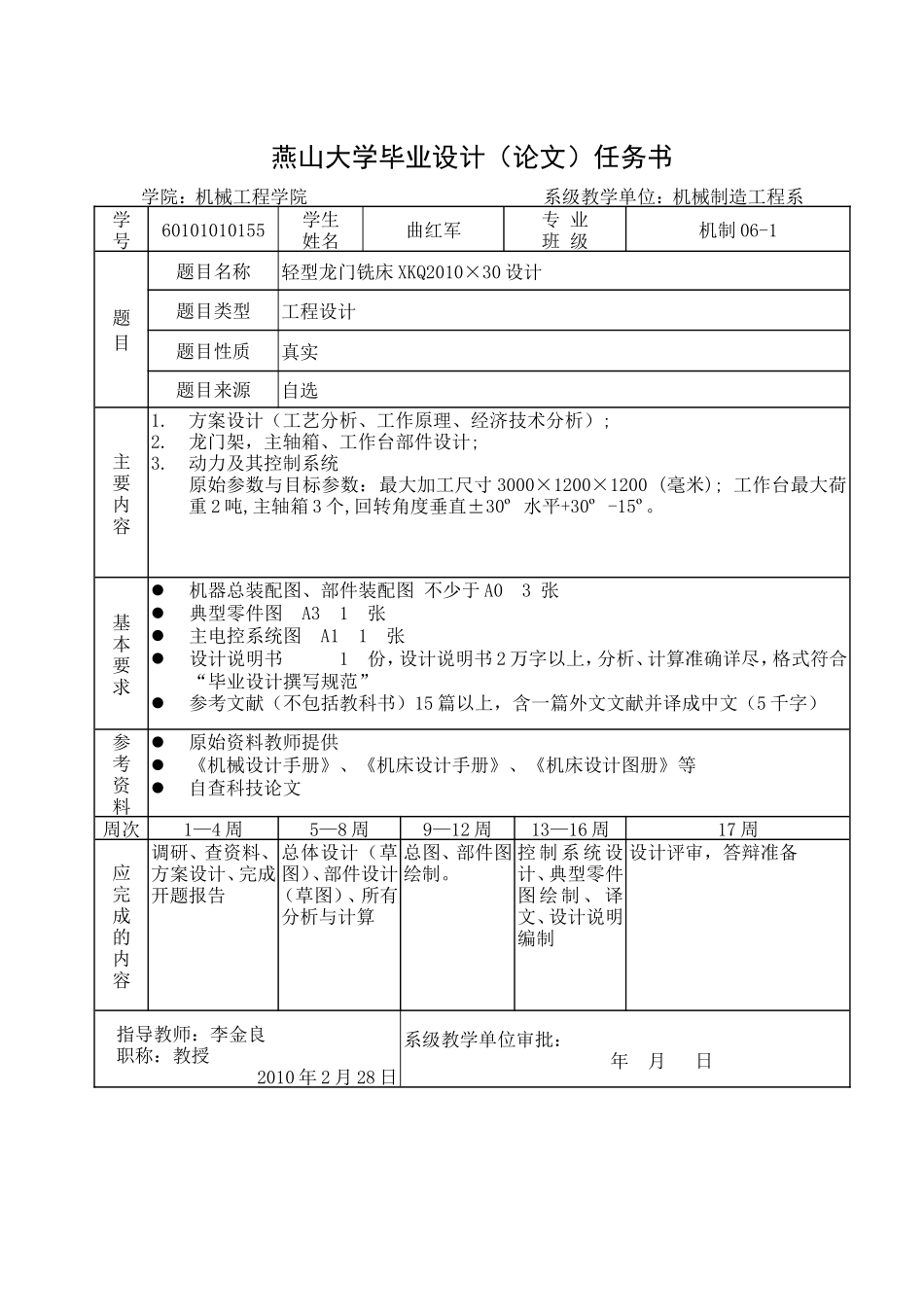

本科毕业设计（论文）轻型龙门铣床XKQ2010×30设计曲红军燕山大学2010年6月本科毕业设计（论文）轻型龙门铣床XKQ2010×30设计学院（系）：机械工程学院专业：机制学生姓名：曲红军学号：060101010155指导教师：答辩日期：2010.6.24燕山大学毕业设计（论文）任务书学院：机械工程学院系级教学单位：机械制造工程系学号60101010155学生姓名曲红军专业班级机制06-1题目题目名称轻型龙门铣床XKQ2010×30设计题目类型工程设计题目性质真实题目来源自选主要内容1.方案设计（工艺分析、工作原理、经济技术分析）;2.龙门架，主轴箱、工作台部件设计;3.动力及其控制系统原始参数与目标参数：最大加工尺寸3000×1200×1200(毫米);工作台最大荷重2吨,主轴箱3个,回转角度垂直±30º水平+30º-15º。基本要求机器总装配图、部件装配图不少于A03张典型零件图A31张主电控系统图A11张设计说明书1份，设计说明书2万字以上，分析、计算准确详尽，格式符合“毕业设计撰写规范”参考文献（不包括教科书）15篇以上，含一篇外文文献并译成中文（5千字）参考资料原始资料教师提供《机械设计手册》、《机床设计手册》、《机床设计图册》等自查科技论文周次1—4周5—8周9—12周13—16周17周应完成的内容调研、查资料、方案设计、完成开题报告总体设计（草图）、部件设计（草图）、所有分析与计算总图、部件图绘制。控制系统设计、典型零件图绘制、译文、设计说明编制设计评审，答辩准备指导教师：李金良职称：教授2010年2月28日系级教学单位审批：年月日燕山大学本科生毕业设计（论文）摘要从研究数控龙门铣床着手，借鉴国内外先进经验，设计了一台用于板材及多种工件加工的数控龙门铣床，满足了生产和设计的要求。整个龙门铣床主要包括横纵向进给机构、立柱、横梁、底座、工作台等主要组部件。其中所有进给机构均采用滚珠丝杠进行传动，并由伺服电机进行驱动。主轴箱安装在龙门架上，运用类比法自行设计了滚珠丝杠螺母副的制动装置。全面阐述了数控龙门铣床的结构原理，设计特点，论述了采用伺服电机和滚珠丝杠螺母副的优点。详细介绍了数控龙门铣床的结构设计及校核，并进行了分析。另外汇总了有关技术参数。其中着重介绍了滚珠丝杠的原理及选用原则，系统地对滚珠丝杠生产、应用等环节进行了介绍。包括种类选择、参数选择、精度选择、循环方式选择与主机匹配的原则以及厂家的选择等。关键词龙门铣床数控伺服电机滚珠丝杠I摘要AbstractBeginsfromtheresear...
