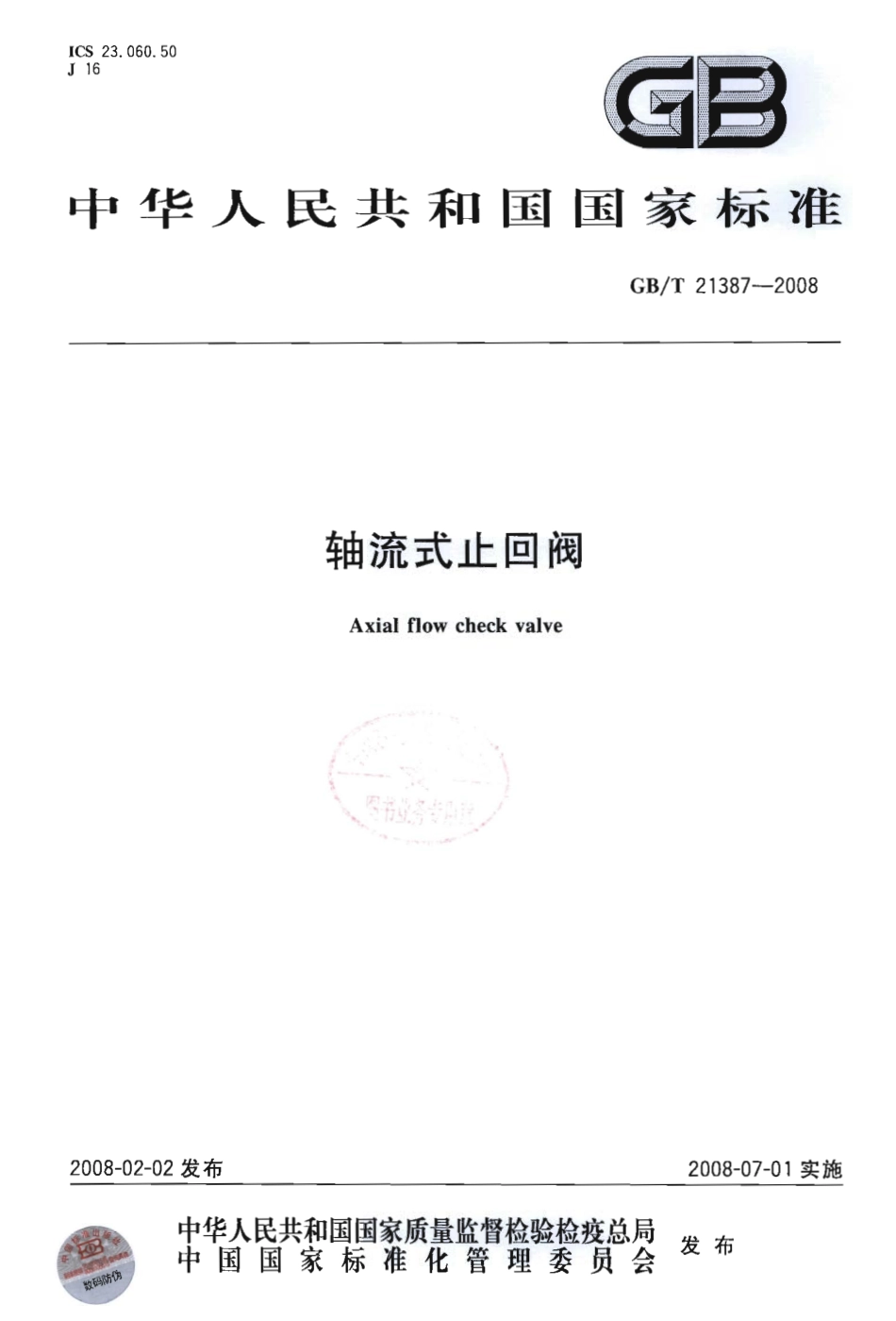

[www.staffempire.com]-GBT 21387-2008 轴流式止回阀.pdf

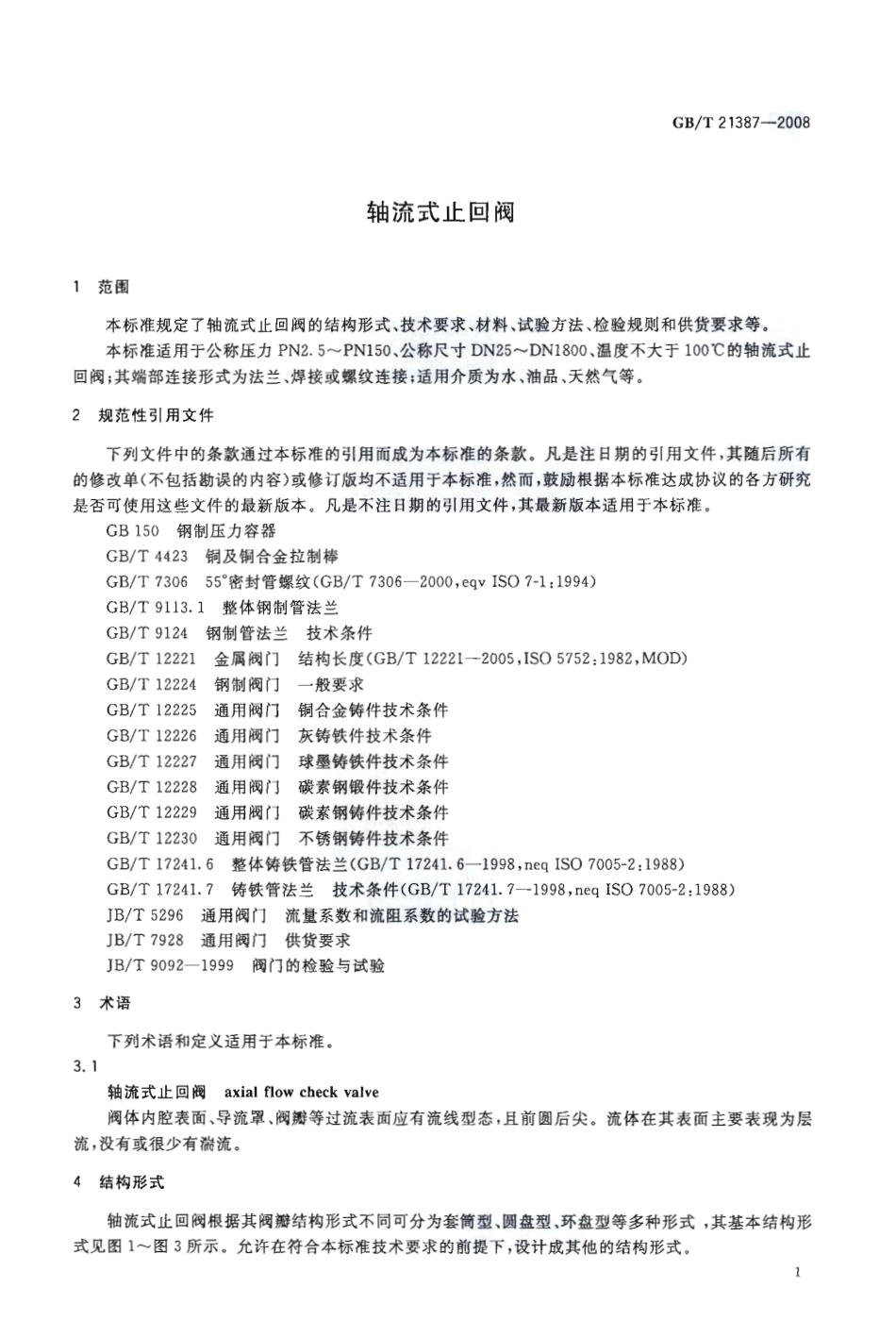

GB/T21387-2008轴流式止回阀1范围本标准规定了轴流式止回阀的结构形式、技术要求、材料、试验方法、检验规则和供货要求等。本标准适用于公称压力PN2.5PN150、公称尺寸DN25DN1800、温度不大于100的轴流式止回阀其端部连接形式为法兰、焊接或螺纹连接；适用介质为水、油品、天然气等。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB/T4423铜及铜合金拉制棒GB/T730655密封管螺纹(GB/T7306一2000，eqv IS07-1:1994)GB/T9113.1整体钢制管法兰GB/T9124钢制管法兰技术条件GB/T12221金属阀门结构长度(GB/T12221一2005，IS05752:1982,MOD)GB/T12224钢制阀门一般要求GB/T12225通用阀门铜合金铸件技术条件GB/T12226通用阀门灰铸铁件技术条件GB/T12227通用阀门球墨铸铁件技术条件GB/T12228通用阀门碳素钢锻件技术条件GB/T12229通用阀门碳素钢铸件技术条件GB/T12230通用阀门不锈钢铸件技术条件GB/T17241.6整体铸铁管法兰(GB/T17241.6一1998，neq IS07005-2:1988)GB/T17241.7铸铁管法兰技术条件(GB/T17241.7一1998，neq IS07005-2:1988)JB/T5296通用阀门流量系数和流阻系数的试验方法JB/T7928通用阀门供货要求JB/T9092一1999阀门的检验与试验3术语下列术语和定义适用于本标准。3.1轴流式止回阀axial flow check valve阀体内腔表面、导流罩、阀瓣等过流表面应有流线型态，且前圆后尖。流体在其表面主要表现为层流，没有或很少有湍流。4结构形式轴流式止回阀根据其阀瓣结构形式不同可分为套筒型、圆盘型、环盘型等多种形式，其基本结构形式见图1图3所示。允许在符合本标准技术要求的前提下，设计成其他的结构形式。1GB/T21387-2008分体式CHINA整体式1-阀体（整体式2导向套；3下阀体：4阀座：5一阀瓣：6上阀体7固定螺n8-弹簧，图3环盘型05技术要求5.1压力-温度额房5.1.1压力-温度额是值由阀体和内部零件材料较小的压力-温度额定值来确定。5.1.2钢制阀体温度额定值按GB/T12224的规定。5.1.3铸铁阀体的温度额定值按GB/T17241.7的规定5.2最小开启压力轴流式止回阀最小丸（水平状），应不大于2kPa(0.002Pa),或按订货合同的要求。5.3结构长度结构长度按表1的规定，或按订货合同的要求。表结构长度单位为毫米圆盘型环盘型环盘型圆盘型短套简型公称尺寸环盘型（整体）(分体)整体短DN公称压力PN25150205011015050150205011015025100100127216216254321001001402292292794012012016524124130550120120203267292368651501502162923304193GB/T21387-2008表1（续）单位为毫米圆盘型环盘型环盘型圆盘型短套筒型公称尺寸环盘型（整体(分体)整体短DN公称压力PN25150205011015050150205011015080180180241318356381100240240292356432475125300300330400508559150350350356444559610一20045045049553366073735025050050062262278783842530055060069871183896550050018118122929235057570078783888910296006001842222733564006008008649149911130675675191232305384450650900978978109212197507502032643624325007009781016101611941321850850219292368451600800】2001295134613971549100010002223184384957001448149916001150115028035548054080016501778177813001300356429584600900195620832083145014503684326357001000160016004324836808001200190019005246291030115014002200220063575012001600690800125018008508501300基本系列1021注1：基本系列系指GB/T12221中规定的系列。注2：黑体字数据与基本系列数据不同。5.4阀体5.4.1阀体内腔流道及导流罩应充分满足过流能力及流线型设计，以减小压力损失。5.4.2阀体与管道连接的法兰，应是与阀体整体铸造或锻造而成。对于钢制阀门，也可以采用焊接而成，焊接的法兰应是对焊形式，焊接要求符合GB150的规定。5.4.3法兰连接铜制法兰、钢制法兰的结构形式和尺寸符合GB/T9113.1的规定，技术条件应符合GB/T9124的规定；铸铁法兰形式和尺寸符合GB/T17241.6的规定，技术条件符合GB/T17241.7的规定.5.4.4管螺纹连接管螺纹尺寸和精度应符合GB/T7306中的规定或符合客户要求。5.4.5对焊连接对焊连接仅适用于钢制阀体，焊接端尺寸应符合GB/T12224的规定，或按订货合同要求。
