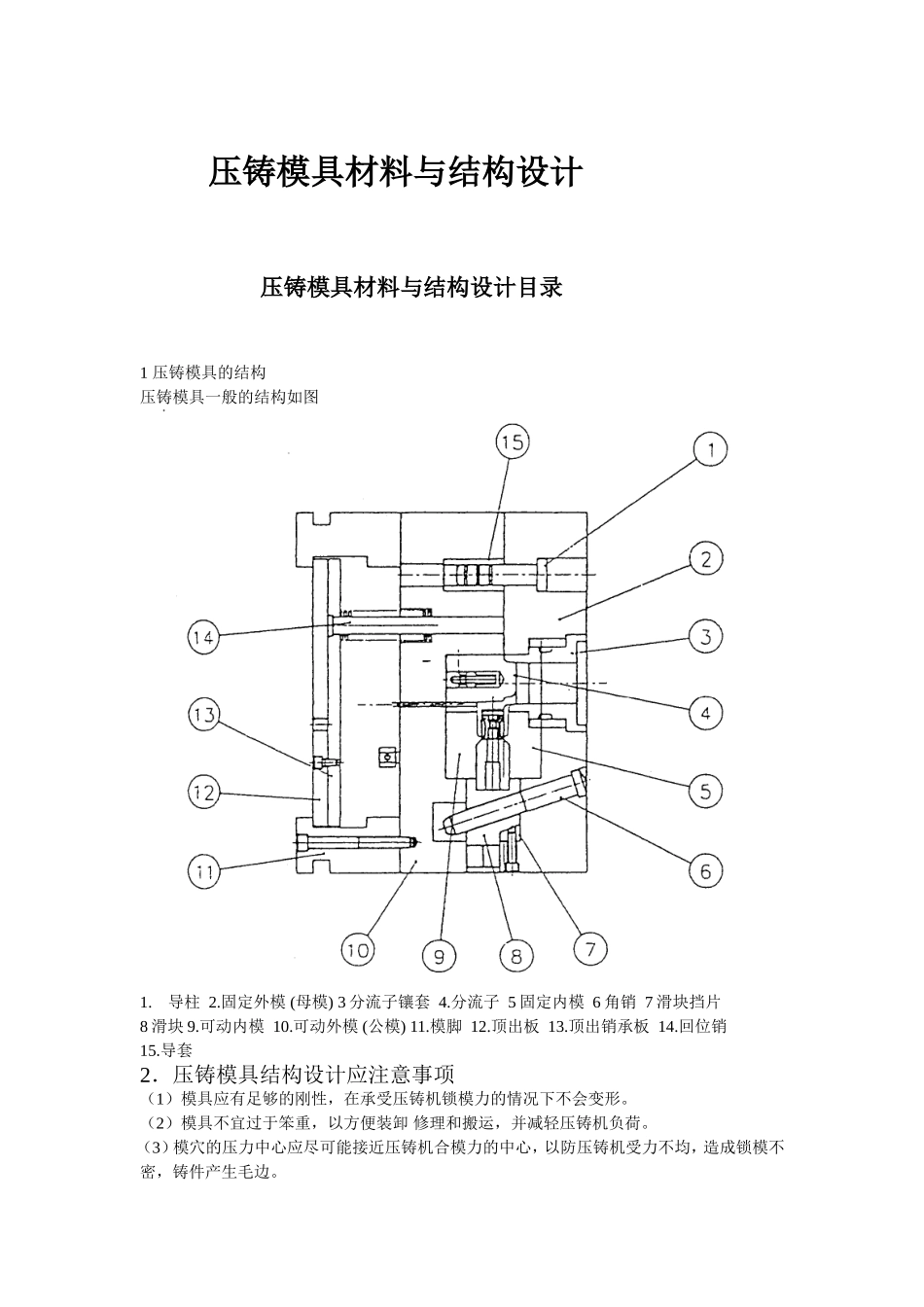

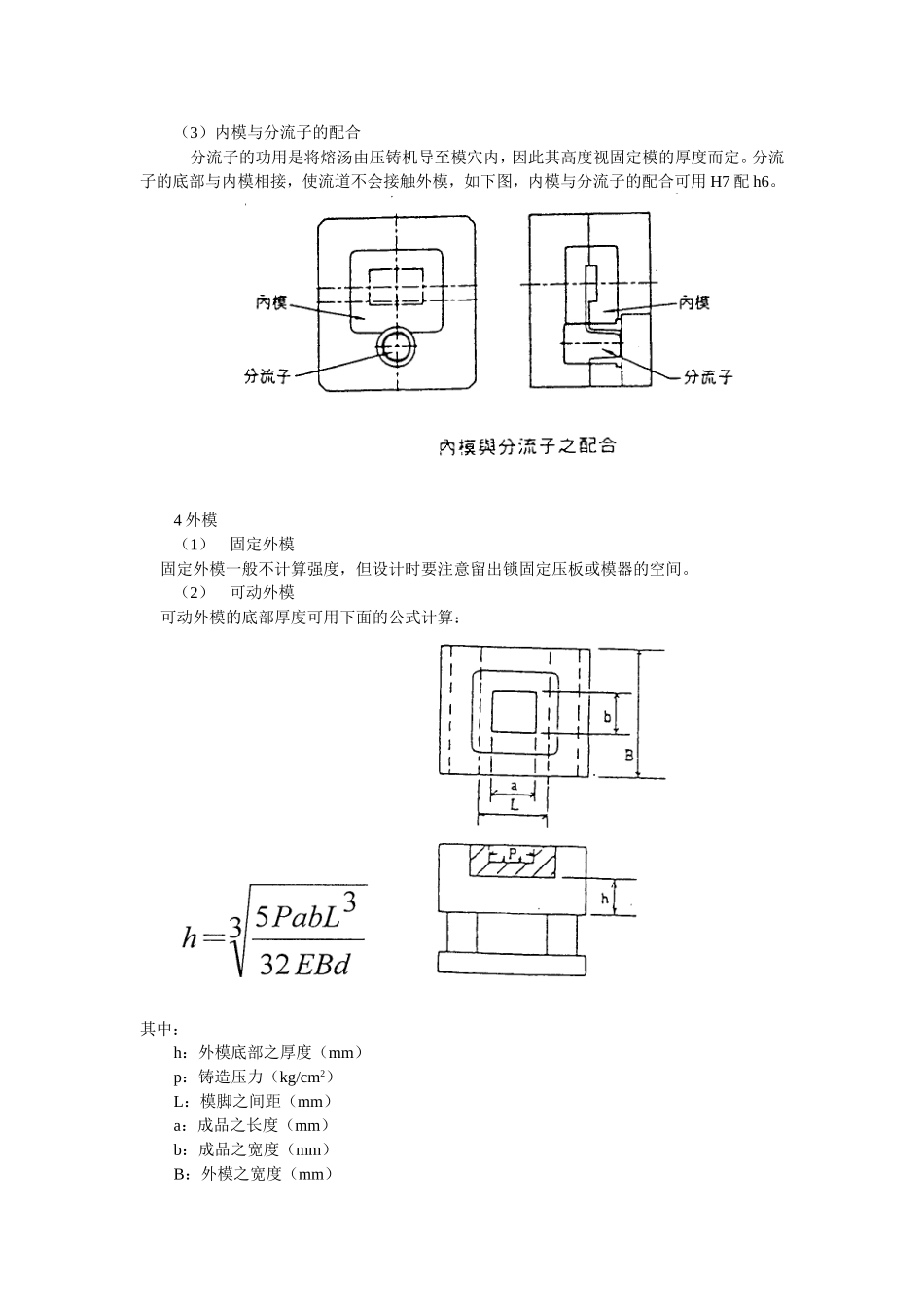

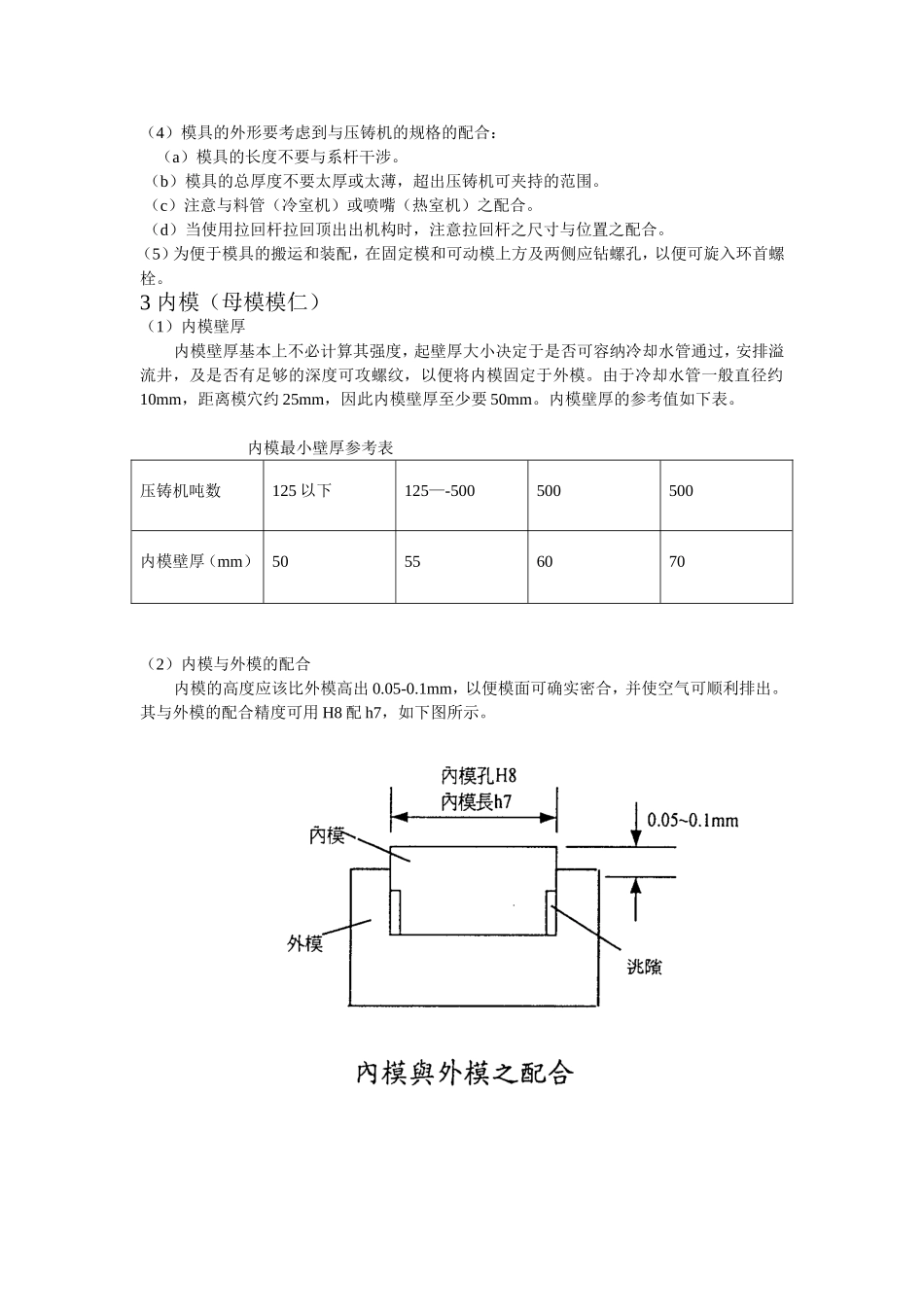

压铸模具材料与结构设计压铸模具材料与结构设计目录1压铸模具的结构压铸模具一般的结构如图1.导柱2.固定外模(母模)3分流子镶套4.分流子5固定内模6角销7滑块挡片8滑块9.可动内模10.可动外模(公模)11.模脚12.顶出板13.顶出销承板14.回位销15.导套2．压铸模具结构设计应注意事项（1）模具应有足够的刚性，在承受压铸机锁模力的情况下不会变形。（2）模具不宜过于笨重，以方便装卸修理和搬运，并减轻压铸机负荷。（3）模穴的压力中心应尽可能接近压铸机合模力的中心，以防压铸机受力不均，造成锁模不密，铸件产生毛边。（4）模具的外形要考虑到与压铸机的规格的配合：（a）模具的长度不要与系杆干涉。（b）模具的总厚度不要太厚或太薄，超出压铸机可夹持的范围。（c）注意与料管（冷室机）或喷嘴（热室机）之配合。（d）当使用拉回杆拉回顶出出机构时，注意拉回杆之尺寸与位置之配合。（5）为便于模具的搬运和装配，在固定模和可动模上方及两侧应钻螺孔，以便可旋入环首螺栓。3内模（母模模仁）（1）内模壁厚内模壁厚基本上不必计算其强度，起壁厚大小决定于是否可容纳冷却水管通过，安排溢流井，及是否有足够的深度可攻螺纹，以便将内模固定于外模。由于冷却水管一般直径约10mm，距离模穴约25mm，因此内模壁厚至少要50mm。内模壁厚的参考值如下表。内模最小壁厚参考表压铸机吨数125以下125—-500500500内模壁厚（mm）50556070（2）内模与外模的配合内模的高度应该比外模高出0.05-0.1mm，以便模面可确实密合，并使空气可顺利排出。其与外模的配合精度可用H8配h7，如下图所示。（3）内模与分流子的配合分流子的功用是将熔汤由压铸机导至模穴内，因此其高度视固定模的厚度而定。分流子的底部与内模相接，使流道不会接触外模，如下图，内模与分流子的配合可用H7配h6。4外模（1）固定外模固定外模一般不计算强度，但设计时要注意留出锁固定压板或模器的空间。（2）可动外模可动外模的底部厚度可用下面的公式计算：其中：h：外模底部之厚度（mm）p：铸造压力（kg/cm2）L：模脚之间距（mm）a：成品之长度（mm）b：成品之宽度（mm）B：外模之宽度（mm）E：钢的杨氏模数=2.1×106kg/cm2d：外模在开模方向的最大变形量（mm），一般取d≤0.05mm.例：某铸件长300mm,宽250mm，铸造压力选定280（kg/cm2）,外模之宽度560（mm）,模脚之间距360（mm）,最大变形量取0.05（mm）。所以P=280(kg/cm2)L=360(mm)a=300(mm)b=250(mm)B=560(mm)E=2.1×106kg/cm2d=0.05(mm)计算得h...
