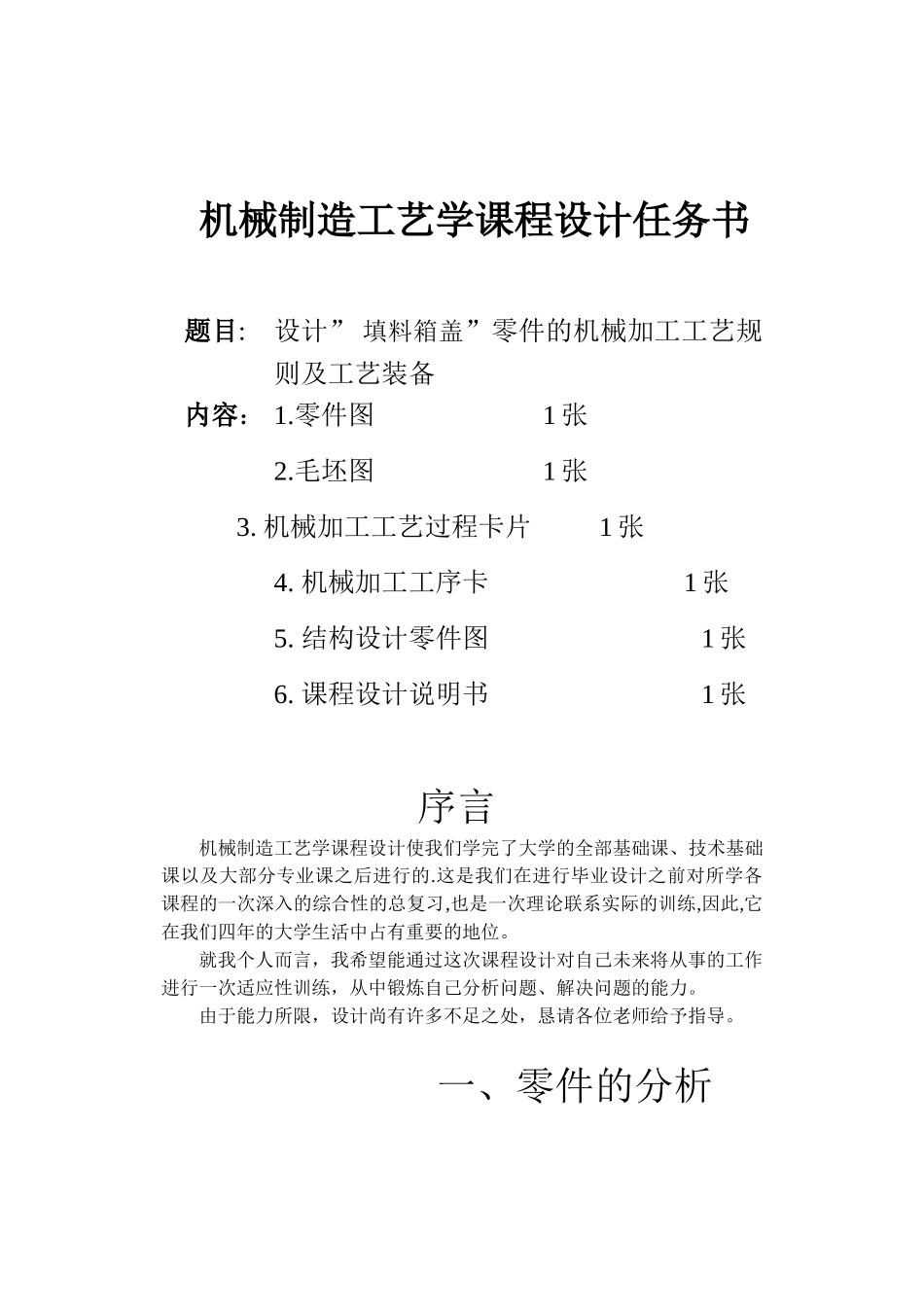

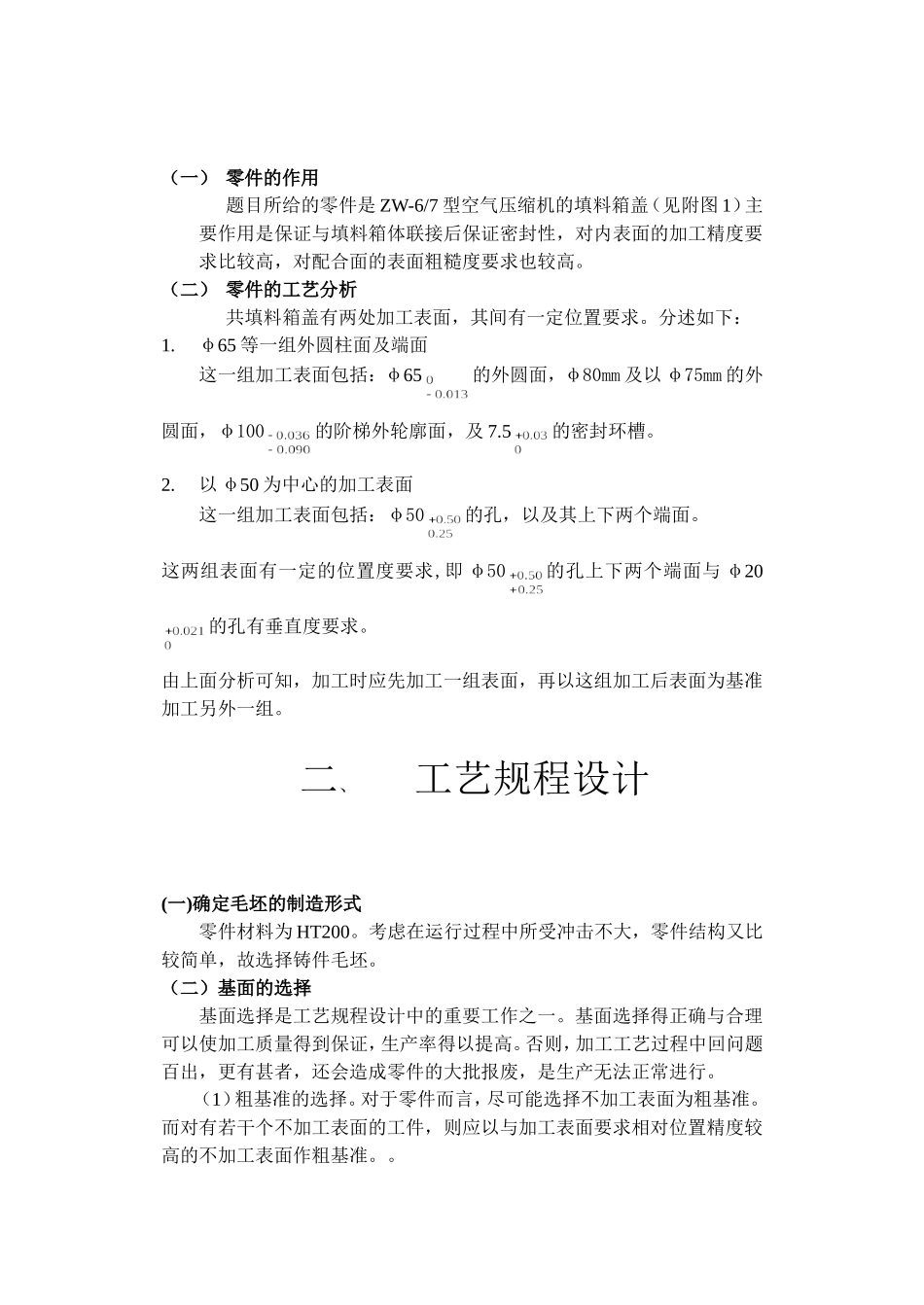

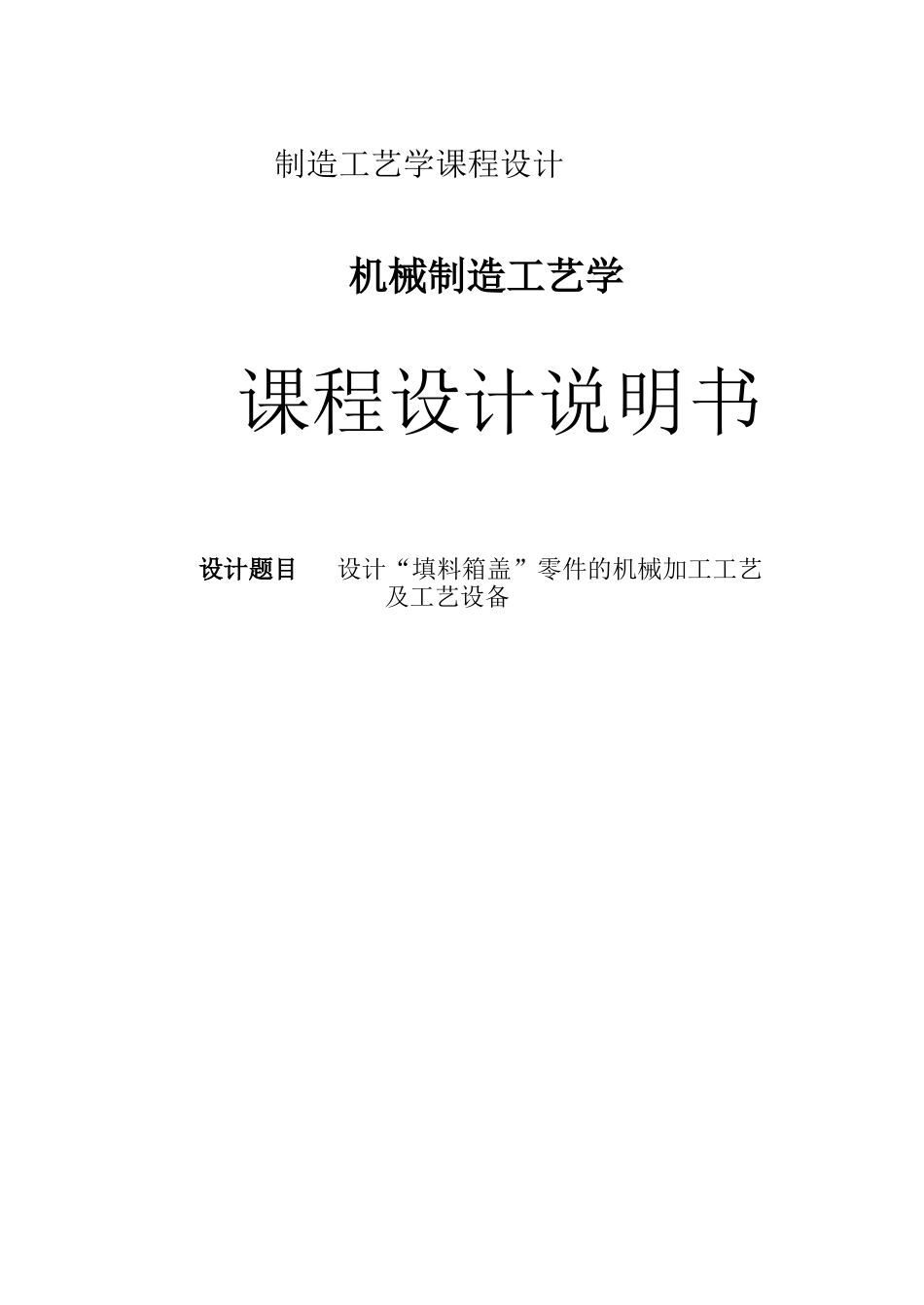

制造工艺学课程设计机械制造工艺学课程设计说明书设计题目设计“填料箱盖”零件的机械加工工艺及工艺设备机械制造工艺学课程设计任务书题目:设计”填料箱盖”零件的机械加工工艺规则及工艺装备内容：1.零件图1张2.毛坯图1张3.机械加工工艺过程卡片1张4.机械加工工序卡1张5.结构设计零件图1张6.课程设计说明书1张序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。一、零件的分析（一）零件的作用题目所给的零件是ZW-6/7型空气压缩机的填料箱盖（见附图1）主要作用是保证与填料箱体联接后保证密封性，对内表面的加工精度要求比较高，对配合面的表面粗糙度要求也较高。（二）零件的工艺分析共填料箱盖有两处加工表面，其间有一定位置要求。分述如下：1.φ65等一组外圆柱面及端面这一组加工表面包括：φ65的外圆面，φ80mm及以φ75mm的外圆面，φ100的阶梯外轮廓面，及7.5的密封环槽。2.以φ50为中心的加工表面这一组加工表面包括：φ50的孔，以及其上下两个端面。这两组表面有一定的位置度要求,即φ50的孔上下两个端面与φ20的孔有垂直度要求。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。二、工艺规程设计(一)确定毛坯的制造形式零件材料为HT200。考虑在运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。（二）基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。（三）制定工艺路线按照先加工基准面，先面后孔、先粗后精的原则，布置工艺路线如下...
