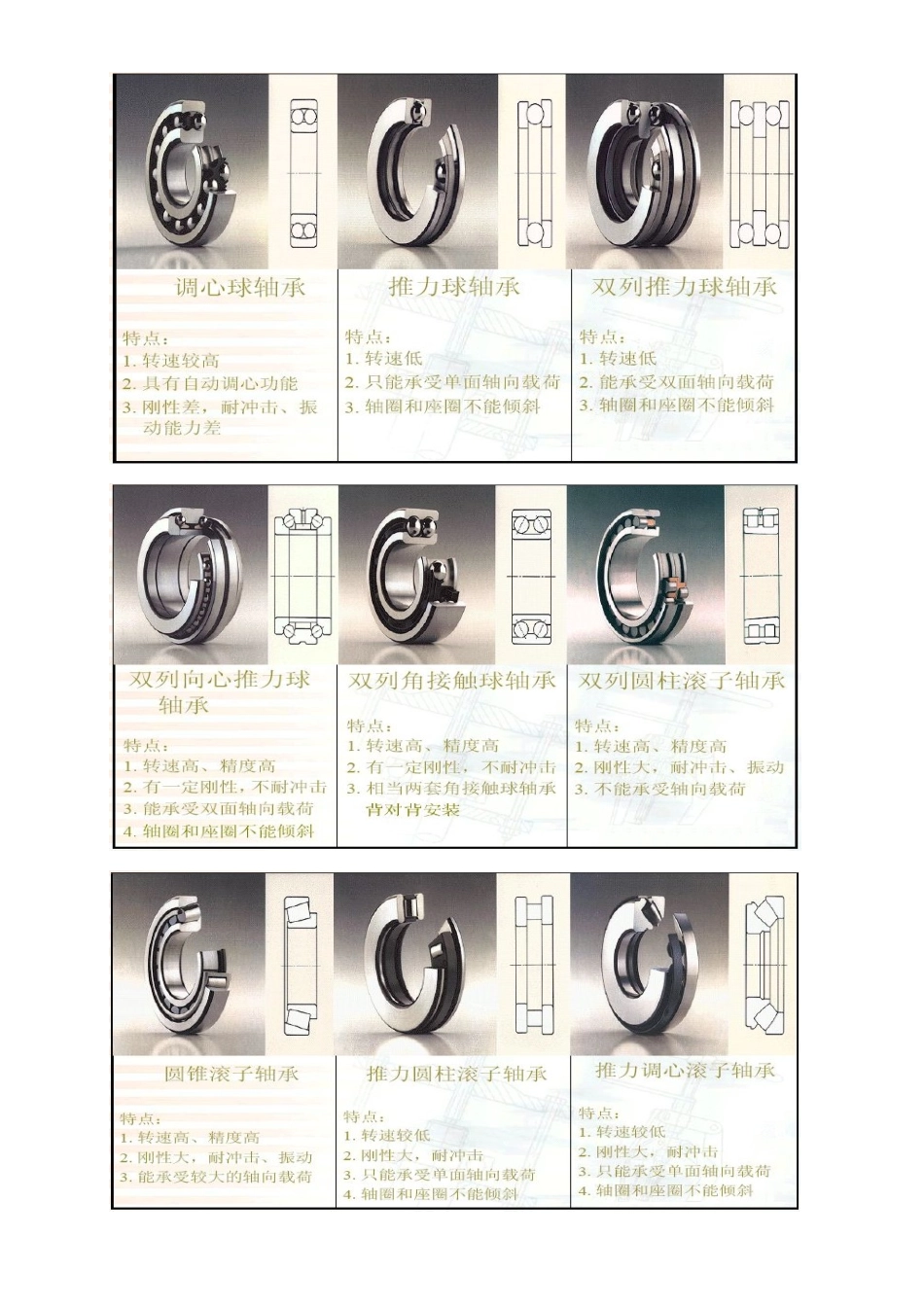

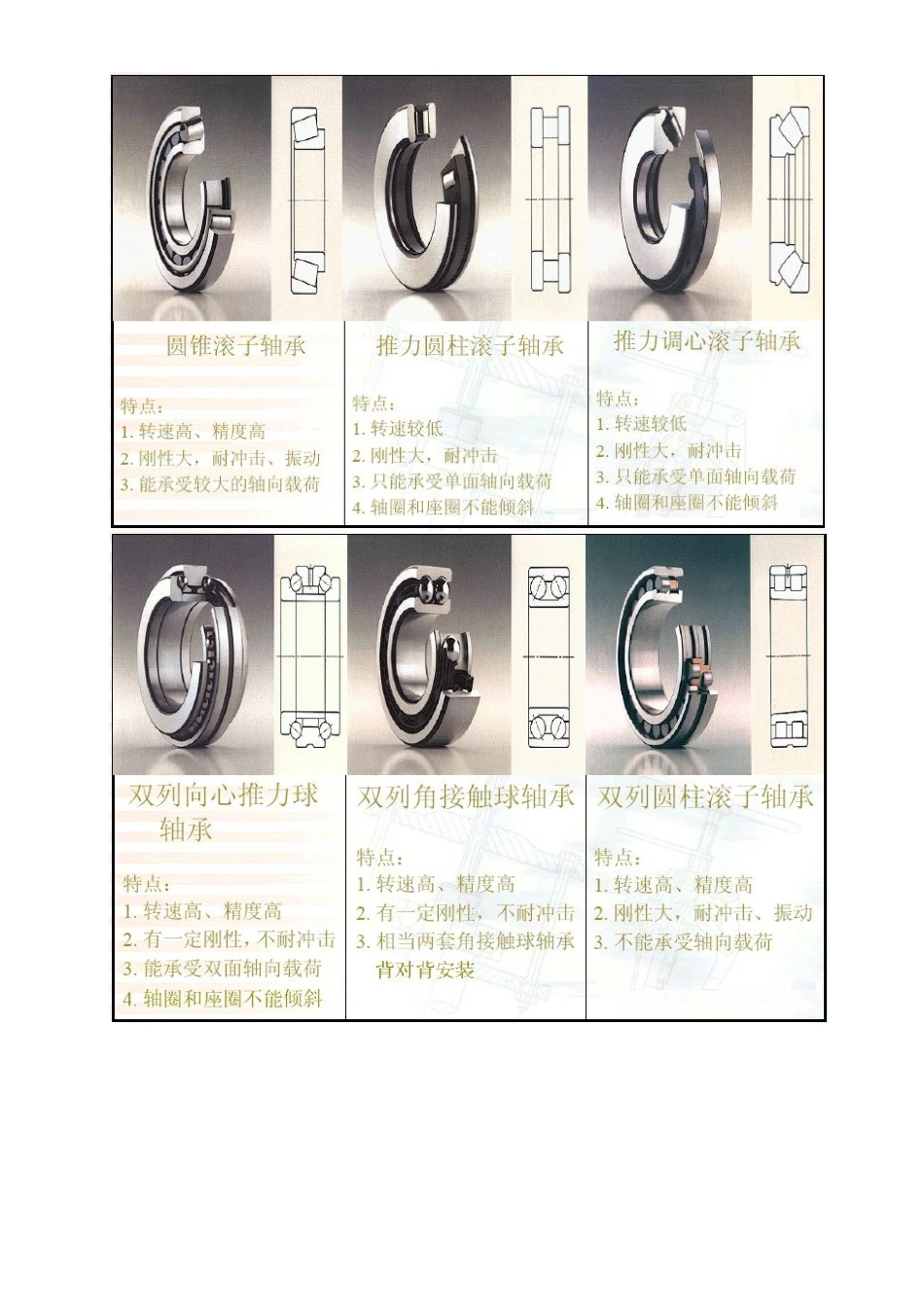

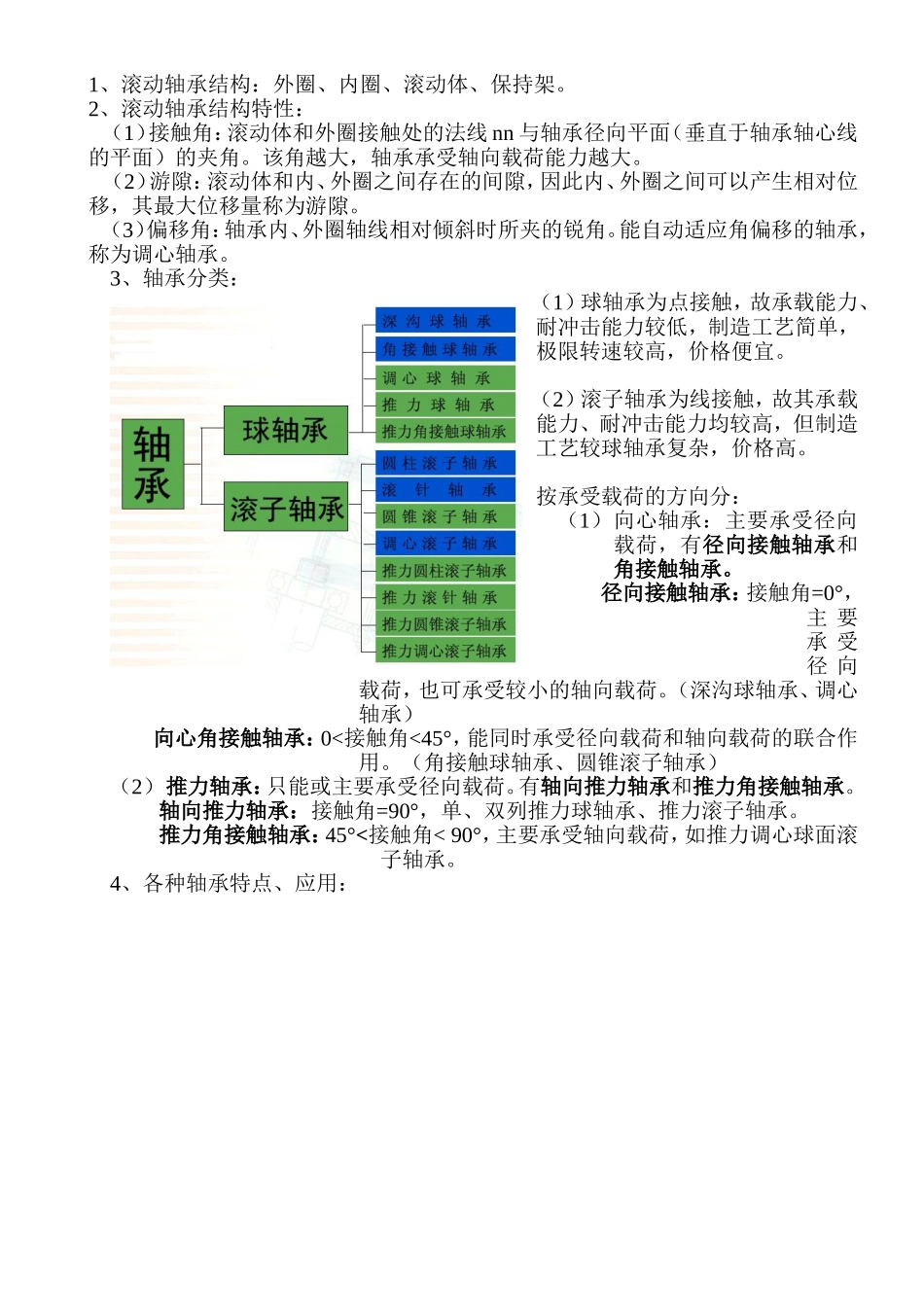

1、滚动轴承结构:外圈、内圈、滚动体、保持架。2、滚动轴承结构特性:(1)接触角:滚动体和外圈接触处的法线nn与轴承径向平面(垂直于轴承轴心线的平面)的夹角。该角越大,轴承承受轴向载荷能力越大。(2)游隙:滚动体和内、外圈之间存在的间隙,因此内、外圈之间可以产生相对位移,其最大位移量称为游隙。(3)偏移角:轴承内、外圈轴线相对倾斜时所夹的锐角。能自动适应角偏移的轴承,称为调心轴承。3、轴承分类:(1)球轴承为点接触,故承载能力、耐冲击能力较低,制造工艺简单,极限转速较高,价格便宜。(2)滚子轴承为线接触,故其承载能力、耐冲击能力均较高,但制造工艺较球轴承复杂,价格高。按承受载荷的方向分:(1)向心轴承:主要承受径向载荷,有径向接触轴承和角接触轴承。径向接触轴承:接触角=0°,主要承受径向载荷,也可承受较小的轴向载荷。(深沟球轴承、调心轴承)向心角接触轴承:0<接触角<45°,能同时承受径向载荷和轴向载荷的联合作用。(角接触球轴承、圆锥滚子轴承)(2)推力轴承:只能或主要承受径向载荷。有轴向推力轴承和推力角接触轴承。轴向推力轴承:接触角=90°,单、双列推力球轴承、推力滚子轴承。推力角接触轴承:45°<接触角<90°,主要承受轴向载荷,如推力调心球面滚子轴承。4、各种轴承特点、应用:5、滚动轴承代号:(1)类型代号:(2)尺寸系列代号:宽(高)度系列代号+直径系列代号(3)内径代号:6、基本代号编制规则:7、举例:8、前置、后置代号:(1)前置代号:(2)后置代号:后置代号用字母(或加数字)表示。(2-1)后置代号的编制规则:(2-2)后置代号及含义:a:内部结构代号:b:密封、防尘与外部形状变化代号:c:保持架结构、材料改变的代号:d:轴承零件材料改变代号:e:公差等级代号:f:游隙代号:g:配置代号:h:其它特征代号:9、滚针轴承基本代号:10、非标准轴承代号:11、英制轴承代号:12、带附件轴承代号:
