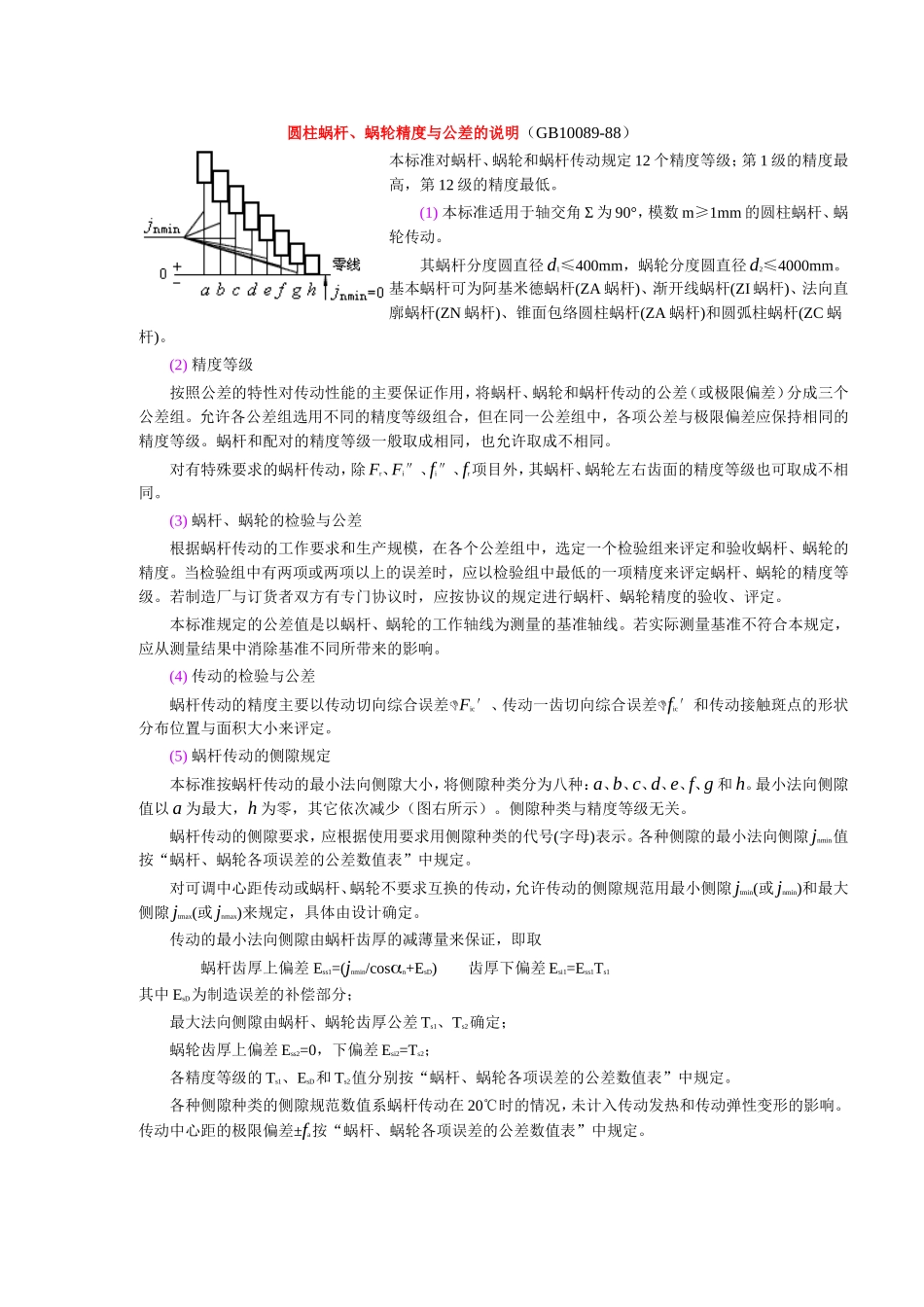

圆柱蜗杆、蜗轮精度与公差的说明（GB10089-88）本标准对蜗杆、蜗轮和蜗杆传动规定12个精度等级；第1级的精度最高，第12级的精度最低。(1)本标准适用于轴交角Σ为90°，模数m≥1mm的圆柱蜗杆、蜗轮传动。其蜗杆分度圆直径d1≤400mm，蜗轮分度圆直径d2≤4000mm。基本蜗杆可为阿基米德蜗杆(ZA蜗杆)、渐开线蜗杆(ZI蜗杆)、法向直廓蜗杆(ZN蜗杆)、锥面包络圆柱蜗杆(ZA蜗杆)和圆弧柱蜗杆(ZC蜗杆)。(2)精度等级按照公差的特性对传动性能的主要保证作用，将蜗杆、蜗轮和蜗杆传动的公差（或极限偏差）分成三个公差组。允许各公差组选用不同的精度等级组合，但在同一公差组中，各项公差与极限偏差应保持相同的精度等级。蜗杆和配对的精度等级一般取成相同，也允许取成不相同。对有特殊要求的蜗杆传动，除Fr、Fi″、fi″、fr项目外，其蜗杆、蜗轮左右齿面的精度等级也可取成不相同。(3)蜗杆、蜗轮的检验与公差根据蜗杆传动的工作要求和生产规模，在各个公差组中，选定一个检验组来评定和验收蜗杆、蜗轮的精度。当检验组中有两项或两项以上的误差时，应以检验组中最低的一项精度来评定蜗杆、蜗轮的精度等级。若制造厂与订货者双方有专门协议时，应按协议的规定进行蜗杆、蜗轮精度的验收、评定。本标准规定的公差值是以蜗杆、蜗轮的工作轴线为测量的基准轴线。若实际测量基准不符合本规定，应从测量结果中消除基准不同所带来的影响。(4)传动的检验与公差蜗杆传动的精度主要以传动切向综合误差Fic′、传动一齿切向综合误差fic′和传动接触斑点的形状分布位置与面积大小来评定。(5)蜗杆传动的侧隙规定本标准按蜗杆传动的最小法向侧隙大小，将侧隙种类分为八种：a、b、c、d、e、f、g和h。最小法向侧隙值以a为最大，h为零，其它依次减少（图右所示）。侧隙种类与精度等级无关。蜗杆传动的侧隙要求，应根据使用要求用侧隙种类的代号(字母)表示。各种侧隙的最小法向侧隙jnmin值按“蜗杆、蜗轮各项误差的公差数值表”中规定。对可调中心距传动或蜗杆、蜗轮不要求互换的传动，允许传动的侧隙规范用最小侧隙jtmin(或jnmin)和最大侧隙jtmax(或jnmax)来规定，具体由设计确定。传动的最小法向侧隙由蜗杆齿厚的减薄量来保证，即取蜗杆齿厚上偏差Ess1=(jnmin/cosn+EsD)齿厚下偏差Esi1=Ess1Ts1其中EsD为制造误差的补偿部分；最大法向侧隙由蜗杆、蜗轮齿厚公差Ts1、Ts2确定；蜗轮齿厚上偏差Ess2=0，下偏差Esi2=Ts2；各精度等级的Ts1、EsD和Ts2值分别按“蜗杆、蜗轮各项误差...
