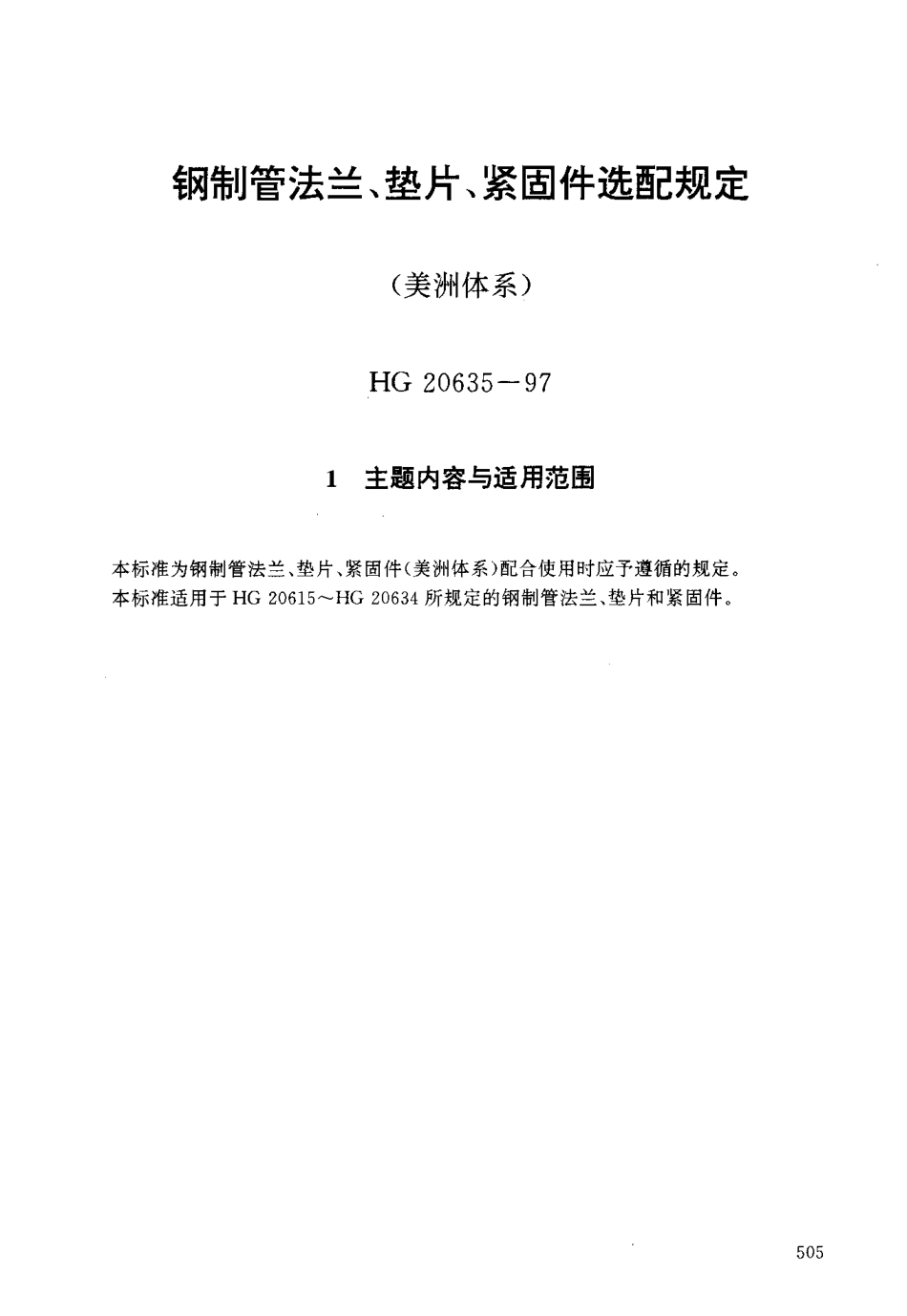

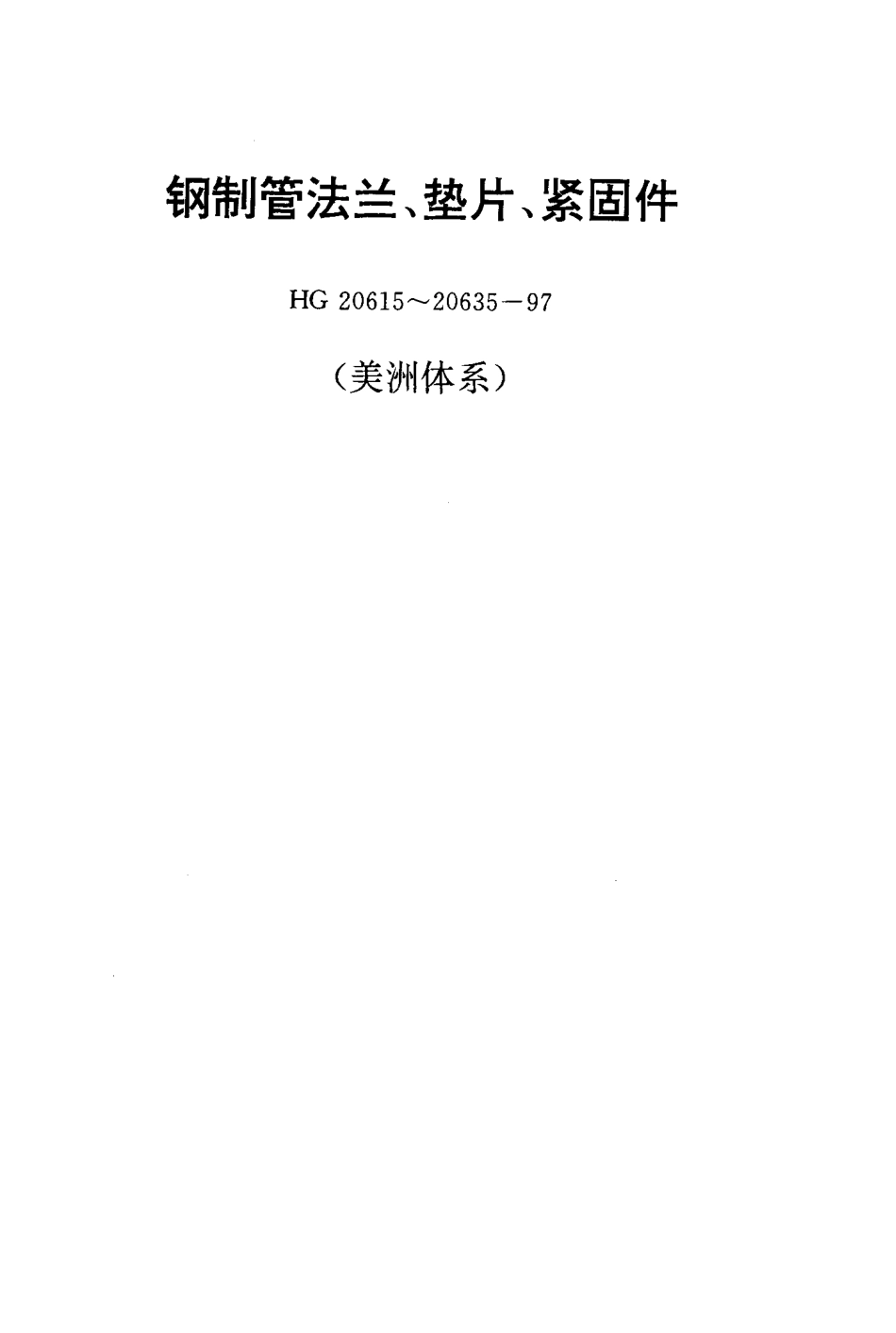

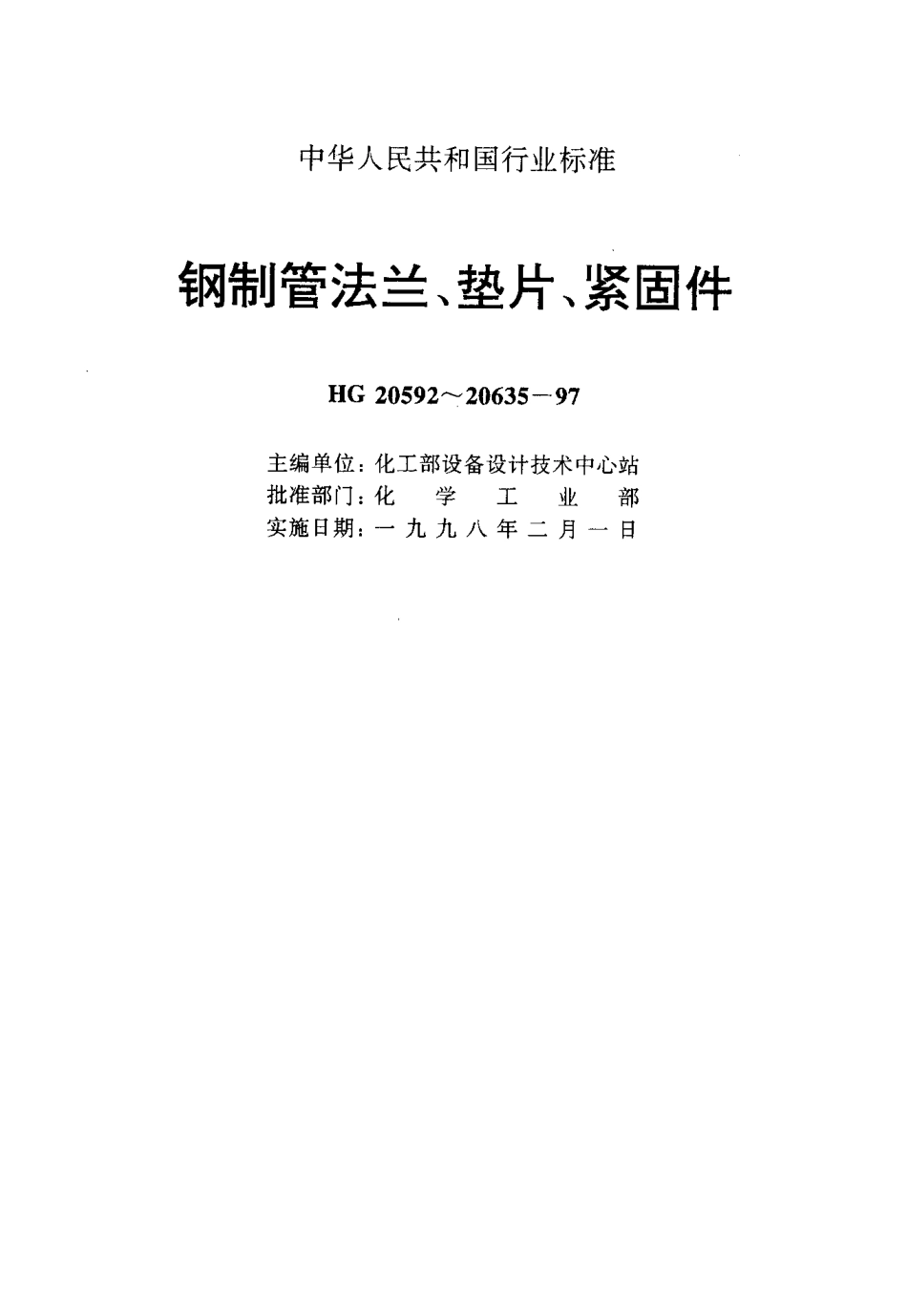

中华人民共和国行业标准钢制管法兰、垫片、紧固件HG20592^20635一97主编单位:化工部设备设计技术中心站批准部门:化学工业部实施日期:一九九八年二月一日钢制管法兰、垫片、紧固件HG20615^20635一97(美洲体系)钢制管法兰、垫片、紧固件选配规定(美洲体系)HG20635一971主题内容与适用范围本标准为钢制管法兰、垫片、紧固件(美洲体系)配合使用时应予遵循的规定。本标准适用于HG20615^HG20634所规定的钢制管法兰、垫片和紧固件。5052引用标准HG20615HG20624HG20625HG20627.20633HG20634《钢制管法兰型式、参数(美洲体系)}《钢制管法兰技术条件(美洲体系)《钢制管法兰温度一压力等级(美洲体系)》《钢制管法兰用垫片(美洲体系)》《钢制管法兰用紧固件(美洲体系)5063管法兰3.0.1法兰类型应符合HG20615的规定。3.0.2法兰的密封面型式一般按HG20615附录A的规定选用。3.0.3法兰用材料的公称压力和工作温度范围应符合HG20624的规定。3.0.4法兰在不同温度下的最高无冲击工作压力按HG20625的规定。3.0.5对焊环松套法兰不应用于剧烈循环操作条件。3.0.6螺纹法兰的使用限制与配管工程中螺纹接头的使用限制相同。5074垫片4.0.1垫片的适用范围按HG20627^-HG20633的规定。4.0.2根据工作温度、压力、介质的腐蚀性和毒性、易燃性、允许泄漏程度等因素，选用垫片品种。5085紧固件5.0.1紧固件的适用范围按HG20634的规定。5.0.2高温时，紧固件的选用应考虑螺栓载荷和应力松弛对接头密封性能的影响。5096管法兰、垫片、紧固件的配合使用6.0.1铁素体钢制管法兰、垫片、紧固件的配合使用按表6.0.1的规定。法兰安装时，应控制扭矩，防止过紧。6.0.2全平面法兰应采用橡胶、石棉橡胶板、合成纤维橡胶压制板、改性或填充聚四氟乙烯等非金属平垫片。6.0.3采用非金属平垫片、聚四氟乙烯包覆垫、柔性石墨复合垫等软垫片时，突面法兰可车制水线。除此以外，法兰密封面不得车制水线。6.0.4使用奥氏体不锈钢法兰时，应符合下列各条规定。1奥氏体不锈钢法兰用紧固件宜采用具有相近线膨胀系数的材料。2未经冷加工硬化的普通奥氏体不锈钢紧固件仅适用于非金属平垫片以及聚四氟乙烯包覆垫和柔性石墨复合垫。3工作温度不大于230℃时，可使用铁素体钢(碳钢或合金结构钢)紧固件。4.经冷加工硬化的奥氏体不锈钢紧固件，如A2-70.A4-70，可适用于缠绕垫、金属包覆垫、齿形组合垫等半金属垫。6.0.5PNMMPa(Clasa150)的钢法兰和铸铁法兰配合时，密封面应为全平面，垫片材料仅限于非金属平垫片。PN5.OM...
