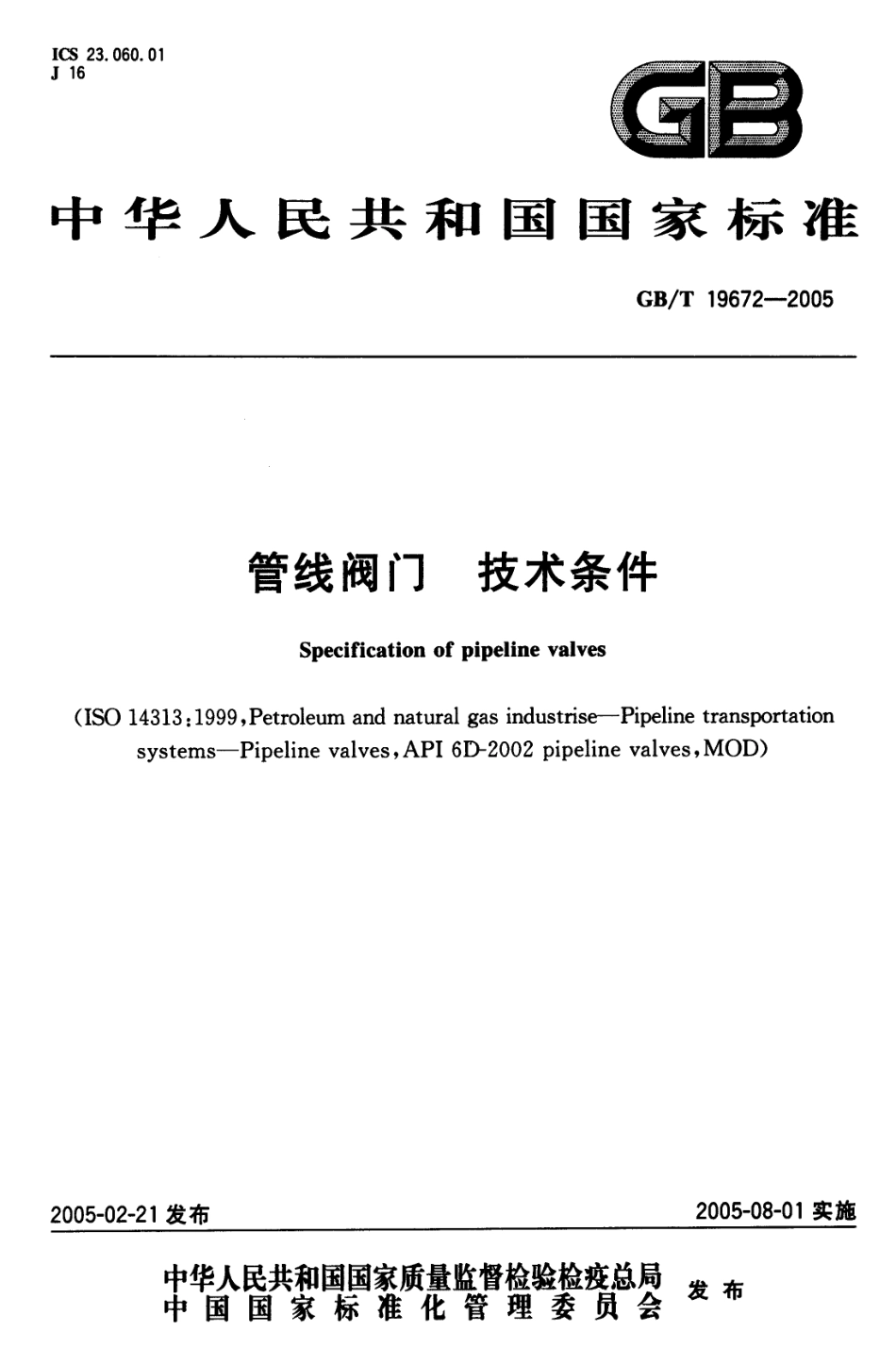

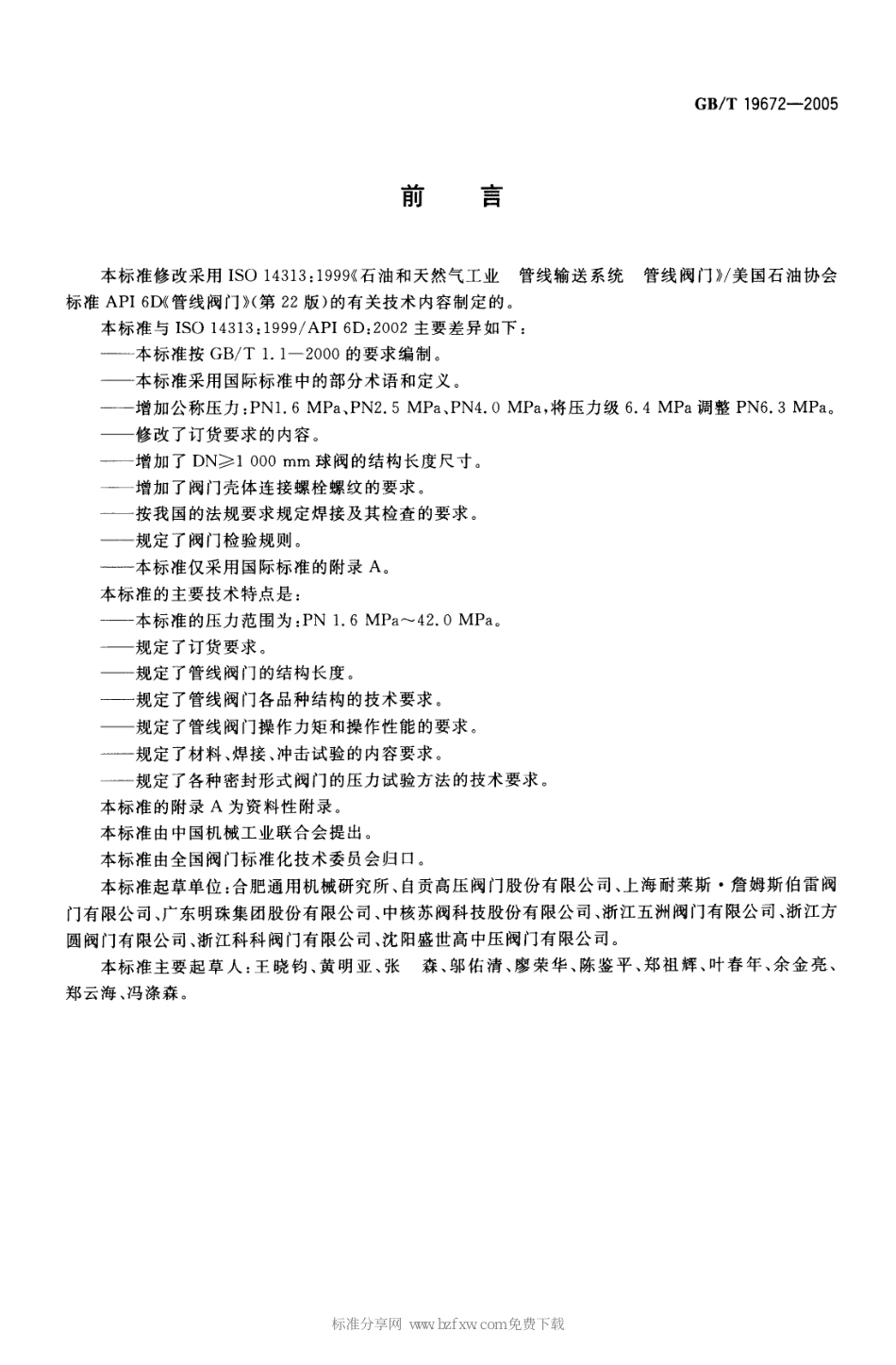

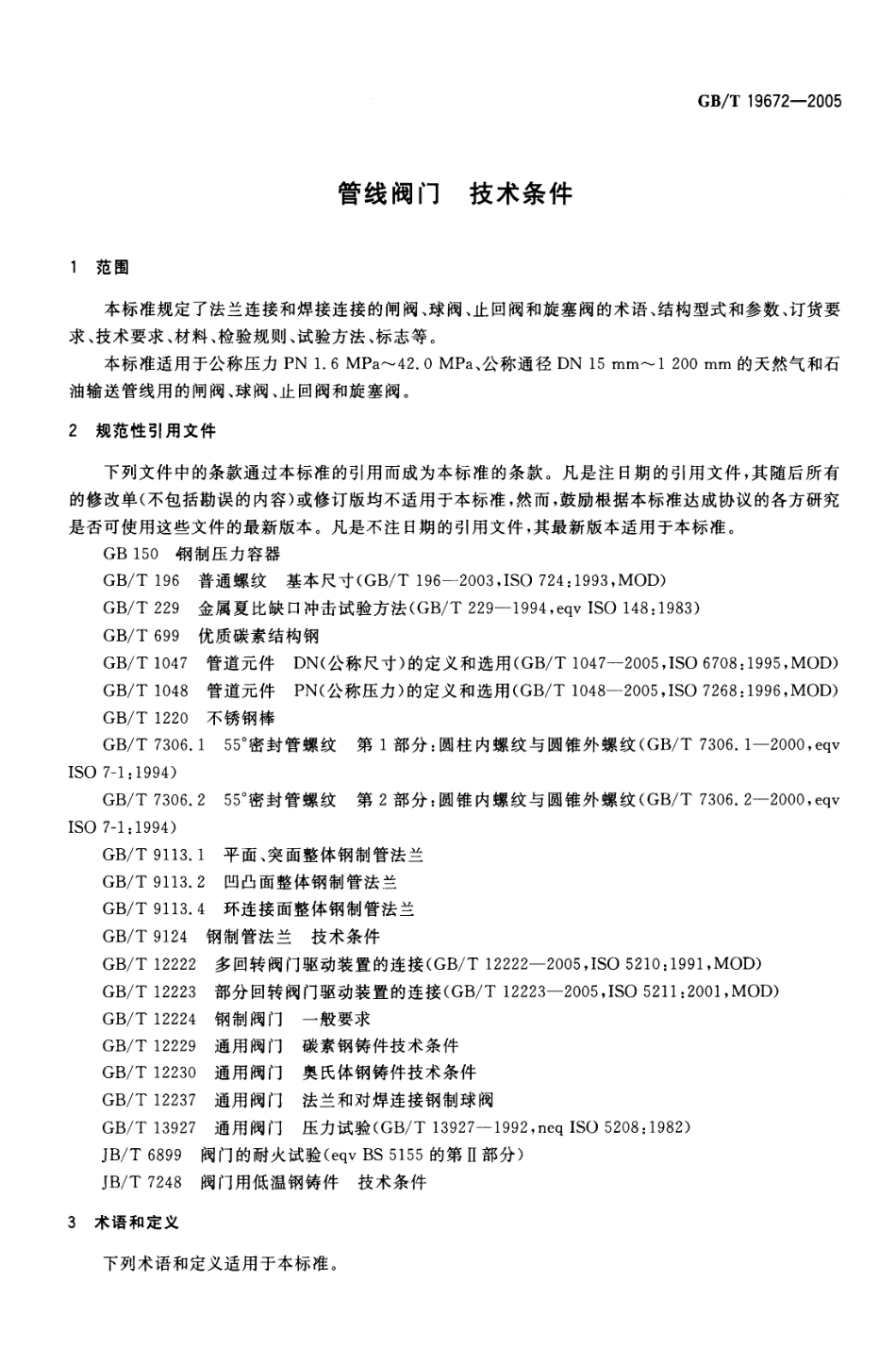

ICS23.060.01＿－－－－－一－－－－－－－－－－－一J16中华人民共和国国家标准Gs/T19672--2005管线阀门技术条件Specificationofpipelinevalves(ISO14313：1999，Petroleumandnaturalgasindustrise-Pipelinetransportationsystems-Pipelinevalves，API6D-2002pipelinevalves，MOD)2005-02-21发布2005-0s-01实施中华人民共和国国家质量监督检验检痊总局．，中一国一国家标准化管理委员会‘I,,GB/T19672-2005．山沼‘．日‘．1711青本标准修改采用ISO14313:1999《石油和天然气工业管线输送系统管线阀fl;／美国石油协会标准API6D(管线阀门》（第22版）的有关技术内容制定的。本标准与ISO14313:1999/API6D:2002主要差异如下：—本标准按GB/T1.1-2000的要求编制。—本标准采用国际标准中的部分术语和定义。—增加公称压力：PN1.6MPa,PN2.5MPa,PN4.0MPa，将压力级6.4MPa调整PN6.3MPa.—修改了订货要求的内容。—增加了DN>l000mm球阀的结构长度尺寸。—增加了阀门壳体连接螺栓螺纹的要求。—按我国的法规要求规定焊接及其检查的要求。—规定了阀门检验规则。—本标准仅采用国际标准的附录Ao本标准的主要技术特点是：—本标准的压力范围为：PN1.6MPa^-42.0MPa.—规定了订货要求。—规定了管线阀门的结构长度。—规定了管线阀门各品种结构的技术要求。—规定了管线阀门操作力矩和操作性能的要求。—规定了材料、焊接、冲击试验的内容要求。—规定了各种密封形式阀门的压力试验方法的技术要求。本标准的附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会归口。本标准起草单位：合肥通用机械研究所、自贡高压阀门股份有限公司、上海耐莱斯·詹姆斯伯雷阀门有限公司、广东明珠集团股份有限公司、中核苏阀科技股份有限公司、浙江五洲阀门有限公司、浙江方圆阀门有限公司、浙江科科阀门有限公司、沈阳盛世高中压阀门有限公司。本标准主要起草人：王晓钧、黄明亚、张森、邻佑清、廖荣华、陈鉴平、郑祖辉、叶春年、余金亮、郑云海、冯涤森。标准分享网www.bzfxw.com免费下载GB/T19672-2005管线阀门技术条件1范围本标准规定了法兰连接和焊接连接的闸阀、球阀、止回阀和旋塞阀的术语、结构型式和参数、订货要求、技术要求、材料、检验规则、试验方法、标志等。本标准适用于公称压力PN1.6MPa-42.0MPa、公称通径DN15mm-1200mm的天然气和石油输送管线用的闸阀、球阀、止回阀和旋塞阀。2规范性引用文件下列文件中的条款通过本标准的...
