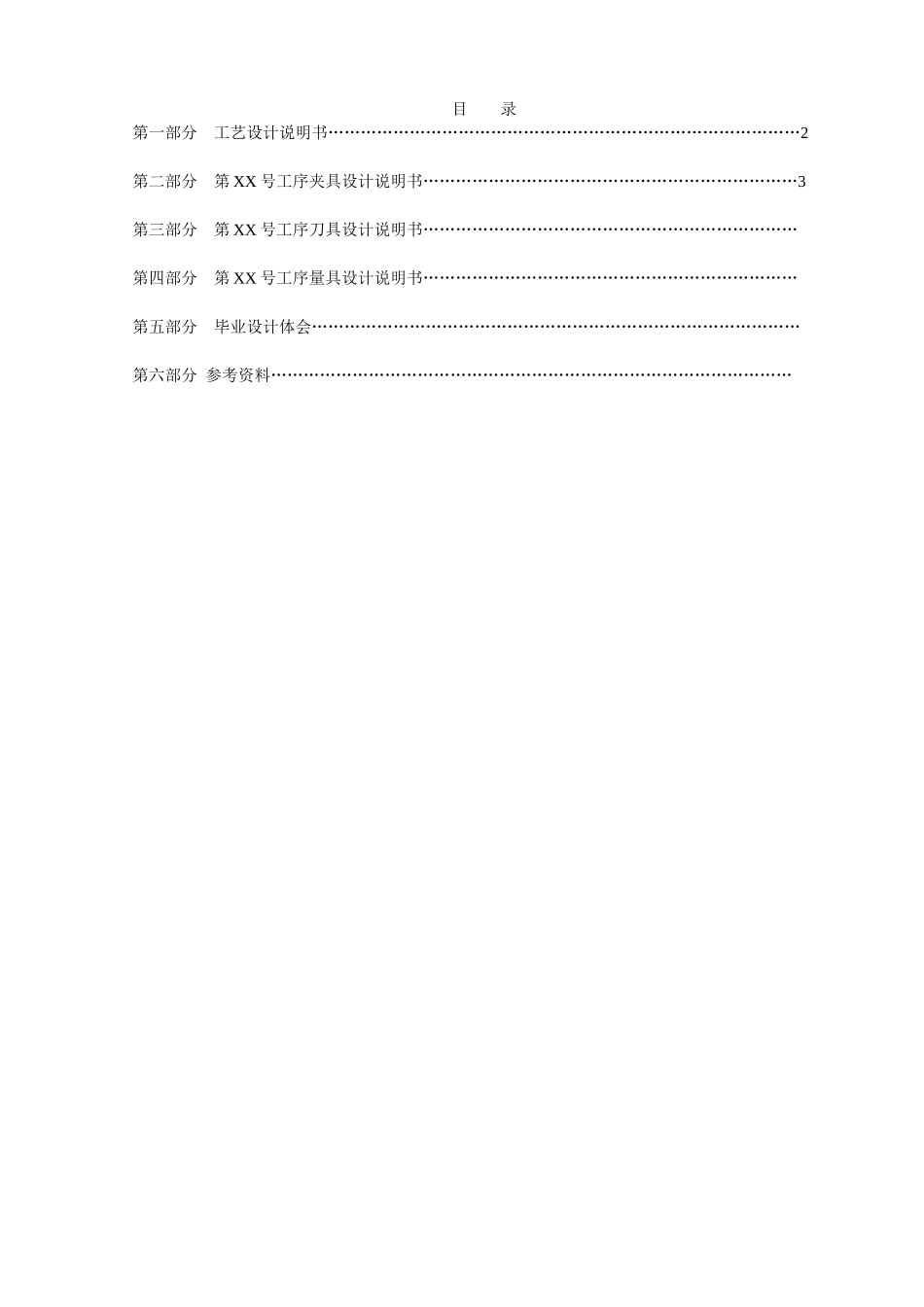

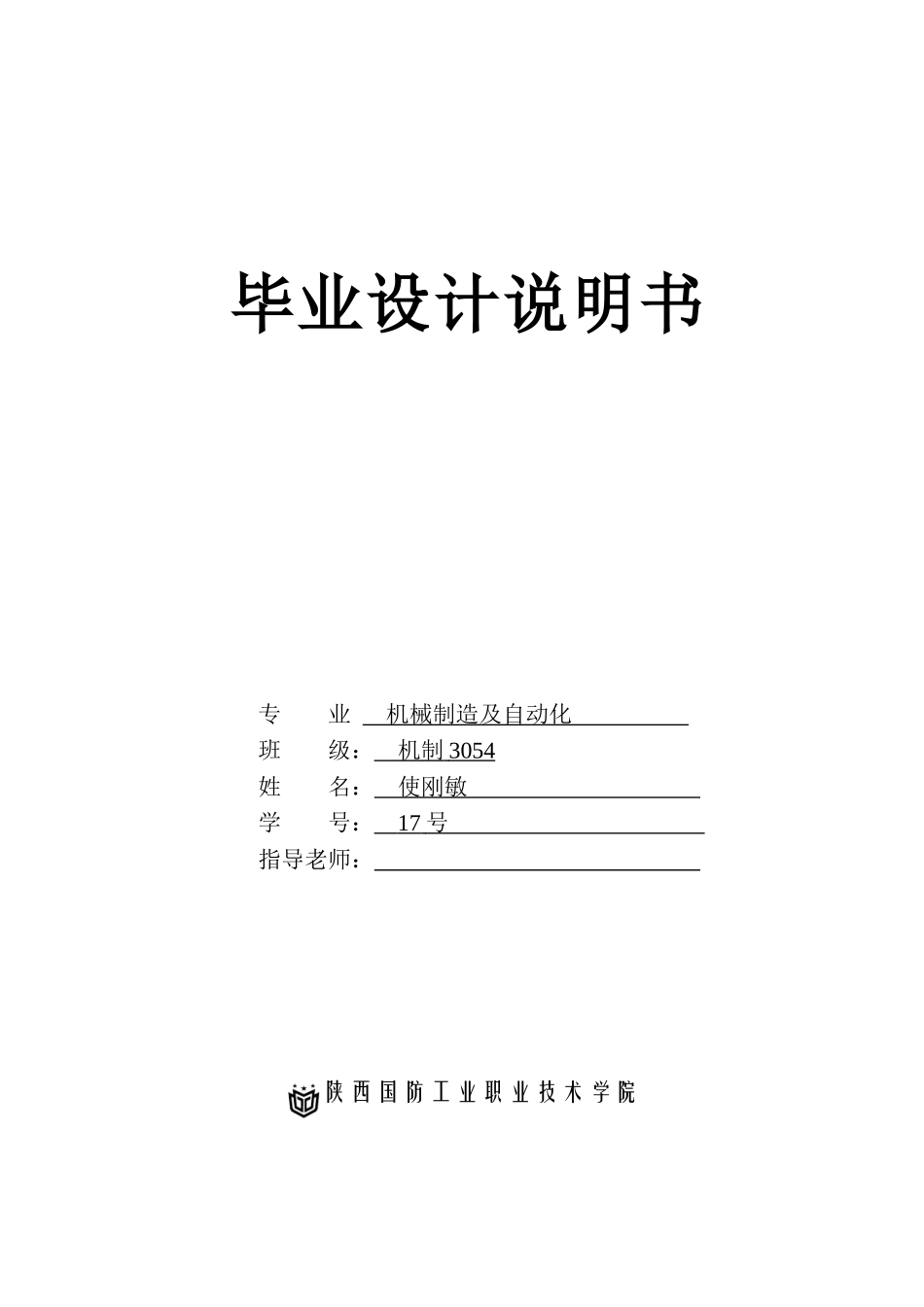

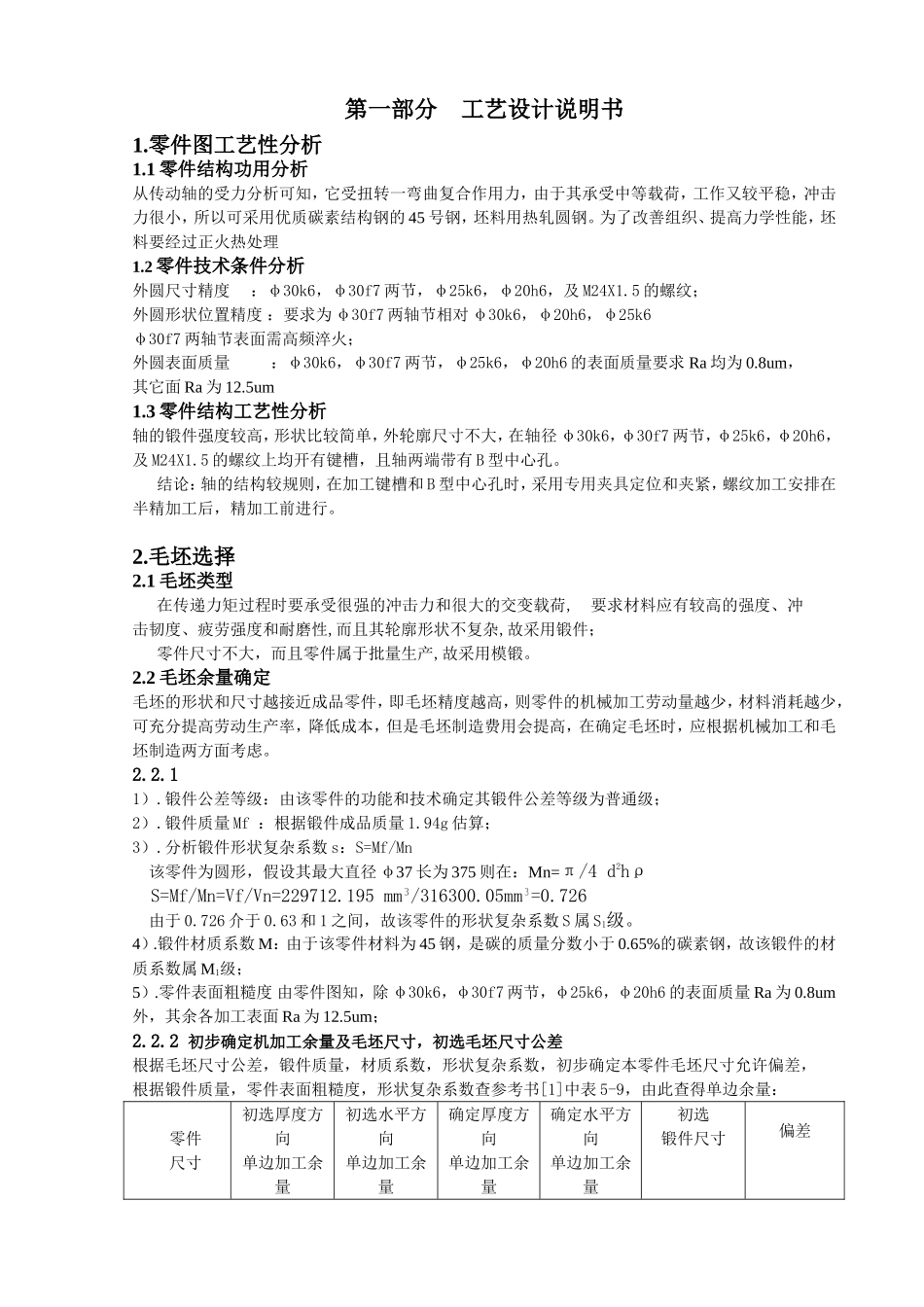

毕业设计说明书专业机械制造及自动化班级：机制3054姓名：使刚敏学号：17号指导老师：陕西国防工业职业技术学院目录第一部分工艺设计说明书……………………………………………………………………………2第二部分第XX号工序夹具设计说明书……………………………………………………………3第三部分第XX号工序刀具设计说明书……………………………………………………………第四部分第XX号工序量具设计说明书……………………………………………………………第五部分毕业设计体会………………………………………………………………………………第六部分参考资料……………………………………………………………………………………第一部分工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析从传动轴的受力分析可知，它受扭转一弯曲复合作用力，由于其承受中等载荷，工作又较平稳，冲击力很小，所以可采用优质碳素结构钢的45号钢，坯料用热轧圆钢。为了改善组织、提高力学性能，坯料要经过正火热处理1.2零件技术条件分析外圆尺寸精度：φ30k6，φ30f7两节，φ25k6，φ20h6，及M24X1.5的螺纹；外圆形状位置精度：要求为φ30f7两轴节相对φ30k6，φ20h6，φ25k6φ30f7两轴节表面需高频淬火；外圆表面质量：φ30k6，φ30f7两节，φ25k6，φ20h6的表面质量要求Ra均为0.8um，其它面Ra为12.5um1.3零件结构工艺性分析轴的锻件强度较高，形状比较简单，外轮廓尺寸不大，在轴径φ30k6，φ30f7两节，φ25k6，φ20h6，及M24X1.5的螺纹上均开有键槽，且轴两端带有B型中心孔。结论：轴的结构较规则，在加工键槽和B型中心孔时，采用专用夹具定位和夹紧，螺纹加工安排在半精加工后，精加工前进行。2.毛坯选择2.1毛坯类型在传递力矩过程时要承受很强的冲击力和很大的交变载荷,要求材料应有较高的强度、冲击韧度、疲劳强度和耐磨性,而且其轮廓形状不复杂,故采用锻件；零件尺寸不大，而且零件属于批量生产,故采用模锻。2.2毛坯余量确定毛坯的形状和尺寸越接近成品零件，即毛坯精度越高，则零件的机械加工劳动量越少，材料消耗越少，可充分提高劳动生产率，降低成本，但是毛坯制造费用会提高，在确定毛坯时，应根据机械加工和毛坯制造两方面考虑。2.2.11）.锻件公差等级：由该零件的功能和技术确定其锻件公差等级为普通级；2）.锻件质量Mf：根据锻件成品质量1.94g估算；3）.分析锻件形状复杂系数s：S=Mf/Mn该零件为圆形，假设其最大直径φ37长为375则在：Mn=π/4d2hρ...
