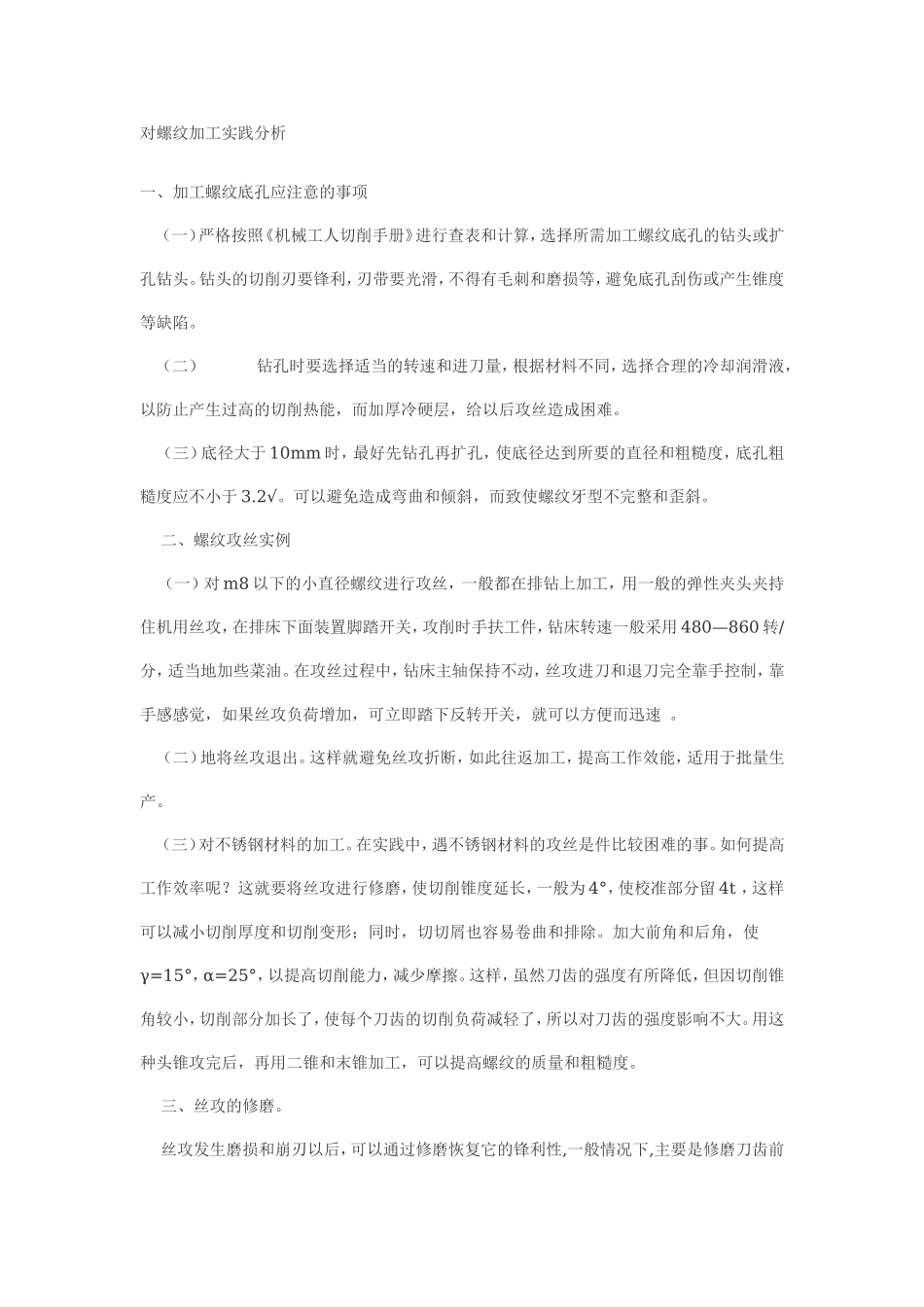

对螺纹加工实践分析一、加工螺纹底孔应注意的事项（一）严格按照《机械工人切削手册》进行查表和计算，选择所需加工螺纹底孔的钻头或扩孔钻头。钻头的切削刃要锋利，刃带要光滑，不得有毛刺和磨损等，避免底孔刮伤或产生锥度等缺陷。（二）钻孔时要选择适当的转速和进刀量，根据材料不同，选择合理的冷却润滑液，以防止产生过高的切削热能，而加厚冷硬层，给以后攻丝造成困难。（三）底径大于10mm时，最好先钻孔再扩孔，使底径达到所要的直径和粗糙度，底孔粗糙度应不小于3.2√。可以避免造成弯曲和倾斜，而致使螺纹牙型不完整和歪斜。二、螺纹攻丝实例（一）对m8以下的小直径螺纹进行攻丝，一般都在排钻上加工，用一般的弹性夹头夹持住机用丝攻，在排床下面装置脚踏开关，攻削时手扶工件，钻床转速一般采用480—860转/分，适当地加些菜油。在攻丝过程中，钻床主轴保持不动，丝攻进刀和退刀完全靠手控制，靠手感感觉，如果丝攻负荷增加，可立即踏下反转开关，就可以方便而迅速。（二）地将丝攻退出。这样就避免丝攻折断，如此往返加工，提高工作效能，适用于批量生产。（三）对不锈钢材料的加工。在实践中，遇不锈钢材料的攻丝是件比较困难的事。如何提高工作效率呢？这就要将丝攻进行修磨，使切削锥度延长，一般为4°，使校准部分留4t，这样可以减小切削厚度和切削变形；同时，切切屑也容易卷曲和排除。加大前角和后角，使γ=15°，α=25°，以提高切削能力，减少摩擦。这样，虽然刀齿的强度有所降低，但因切削锥角较小，切削部分加长了，使每个刀齿的切削负荷减轻了，所以对刀齿的强度影响不大。用这种头锥攻完后，再用二锥和末锥加工，可以提高螺纹的质量和粗糙度。三、丝攻的修磨。丝攻发生磨损和崩刃以后，可以通过修磨恢复它的锋利性,一般情况下,主要是修磨刀齿前后角。(一)切削刃前面的修磨。当丝攻的切削刃经钝化或粘屑，因而降低其锋利性时，可以用柱形油石研磨切削刃的前面。研磨时，在油石上涂一些机油，油石掌握平稳，注意不要将刀齿的小园角。研磨后将丝锥清洗干净。当丝攻的刀齿磨损到极限成崩刀齿时，可在刀磨上用片状砂轮修磨刀齿的前面。修磨好后，用柱形油石进行研磨，提高刀齿前面和容屑槽的粗糙度。六剑客职教园（最大的免费职教教学资源网站）(二)切削刃的后角的修磨。当丝攻的切削刃损坏时，可在一般砂轮上修切削刃后角。修磨时要注意切削锥的一致性。转动丝攻时，下一条刃齿的刃尖不要接触砂轮，以免将刀齿的刃尖磨掉。四、...
