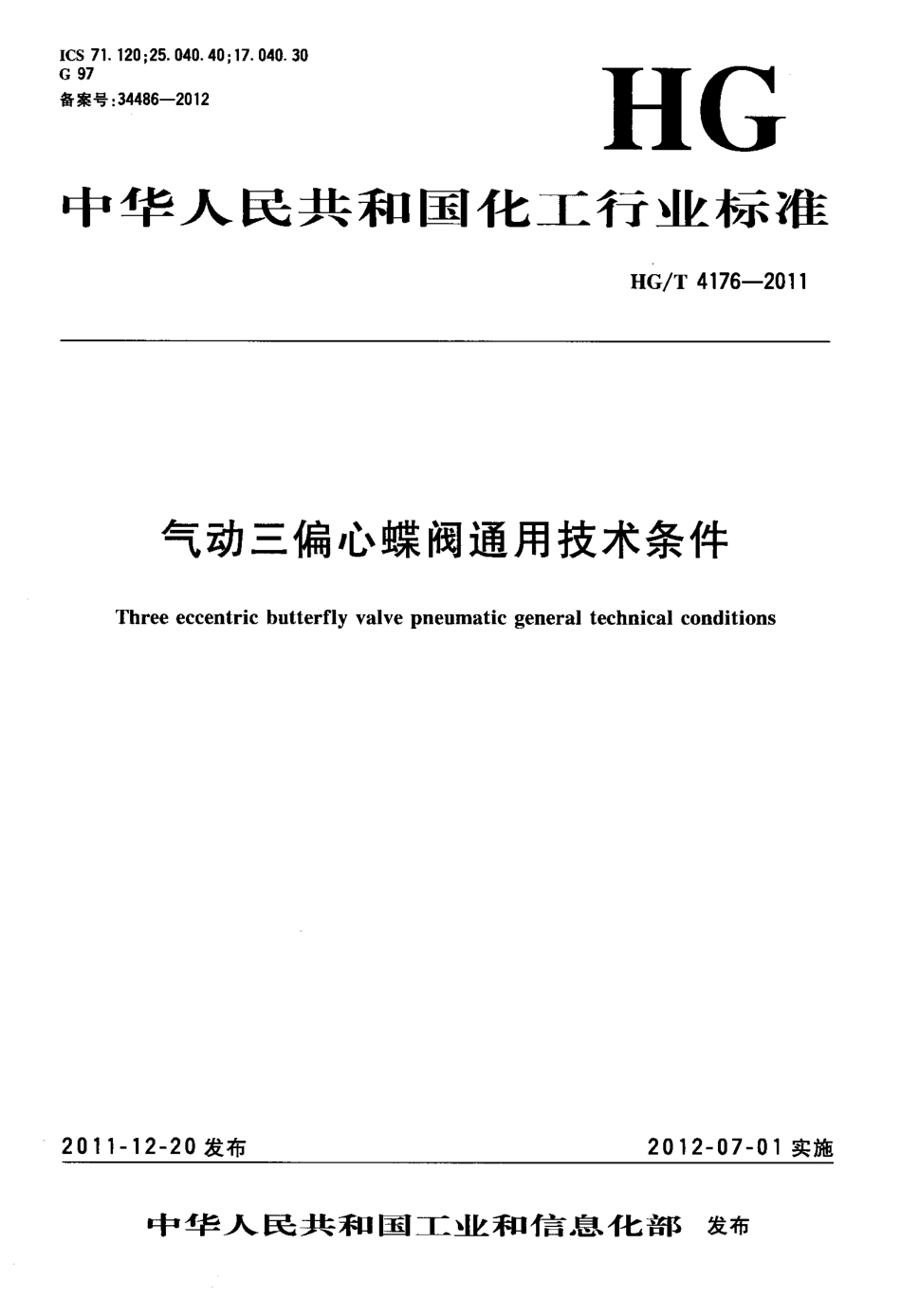

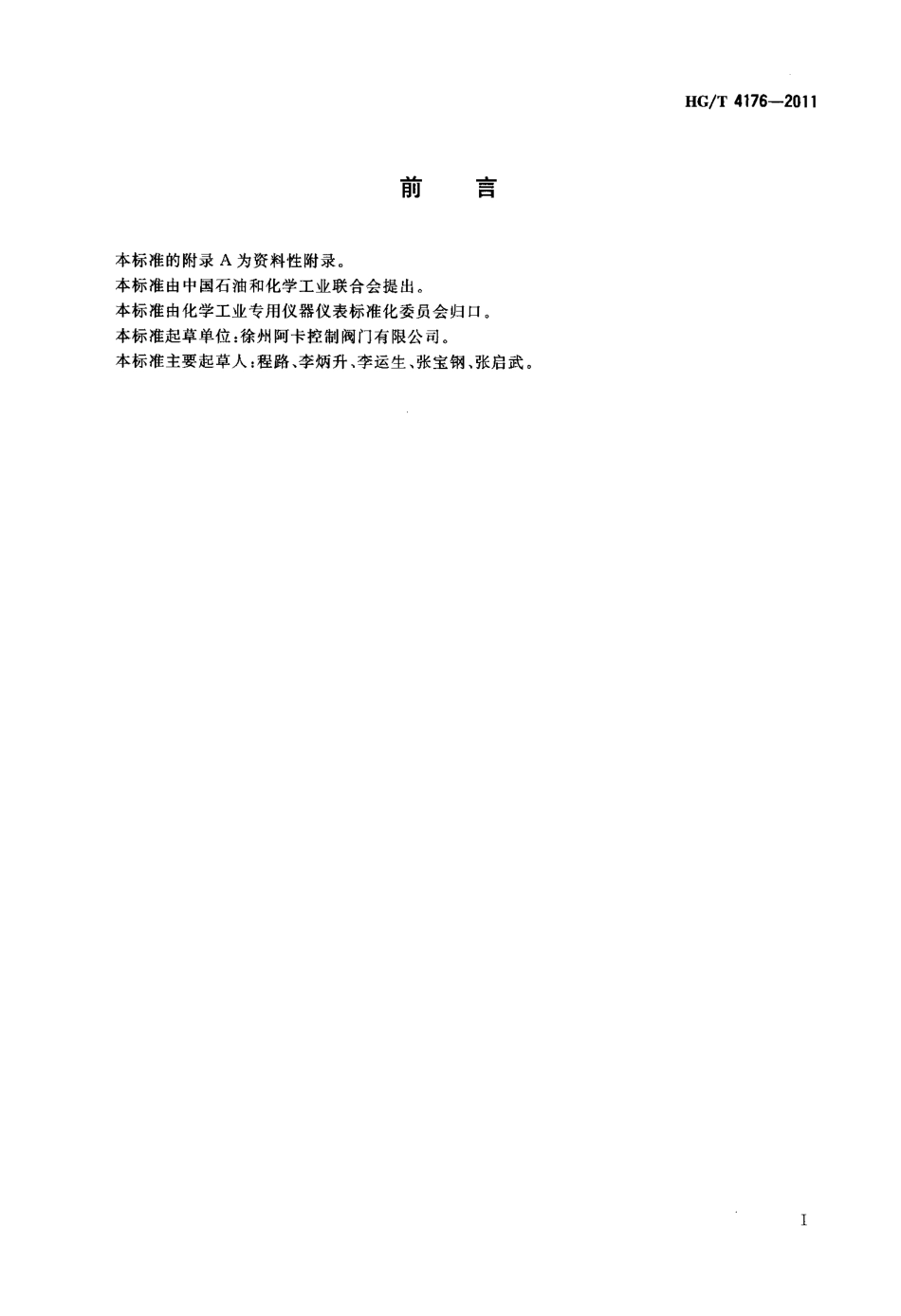

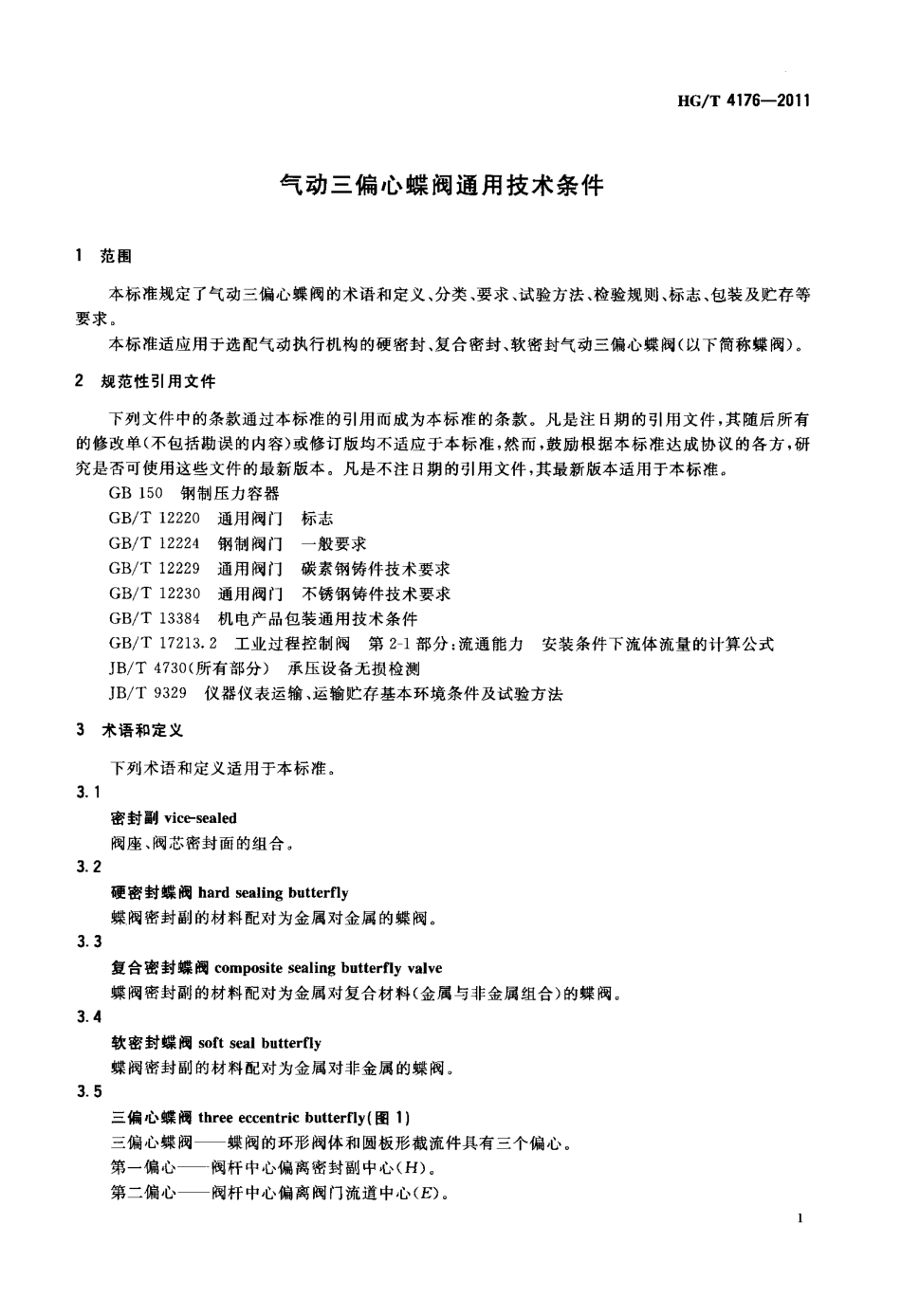

ICS71．120；25．040．40；17．040．30G97备案号：34486--2012HG中华人民共和国化工行业标准HG／T4176—2011气动三偏心蝶阀通用技术条件Threeeccentricbutterflyvalvepneumaticgeneraltechnicalconditions2011—12—20发布2012—07—01实施中华人民共和国工业和信息化部发布刖昂本标准的附录A为资料性附录。本标准由中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化委员会归口。本标准起草单位：徐州阿卡控制阀门有限公司。本标准主要起草人：程路、李炳升、李运生、张宝钢、张启武。HG／T4176—2011I气动三偏心蝶阀通用技术条件HG／T4176—20111范围本标准规定了气动三偏心蝶阀的术语和定义、分类、要求、试验方法、检验规则、标志、包装及贮存等要求。本标准适应用于选配气动执行机构的硬密封、复合密封、软密封气动三偏心蝶阀(以下简称蝶阀)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB／T12220通用阀门标志GB／T12224钢制阀门一般要求GB／T12229通用阀门碳素钢铸件技术要求GB／T12230通用阀门不锈钢铸件技术要求GB／T13384机电产品包装通用技术条件GB／T17213．2工业过程控制阀第21部分：流通能力安装条件下流体流量的计算公式JB／T4730(所有部分)承压设备无损检测JB／T9329仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义下列术语和定义适用于本标准。3．1密封削vice-sealed阀座、阀芯密封面的组合。3．2硬密封蝶阀hardsealingbutterfly蝶阀密封副的材料配对为金属对金属的蝶阀。3．3复合密封蝶阀compositesealingbutterflyvalve蝶阀密封副的材料配对为金属对复合材料(金属与非金属组合)的蝶阀。3．4软密封蝶阀softsealbutterfly蝶阀密封副的材料配对为金属对非金属的蝶阀。3．5三偏心蝶阀threeeccentricbutterfly(图1)三偏心蝶阀蝶阀的环形阀体和圆板形截流件具有三个偏心。第一偏心——阀杆中心偏离密封副中心(H)。第二偏心——阀杆中心偏离阀门流道中心(E)。1HG／T4176—20”第三偏心圆锥角为2n的圆锥形密封的轴线偏离阀门流道中心一定角度(y)。4分类41按蝶阀的安装连接方式分类：a)对夹式连接蝶阀，见图2；b)法兰式连接蝶阀，见图3。图1三偏...
